结构评审

l6067066 · 发表于 2009-3-18 20:45:39

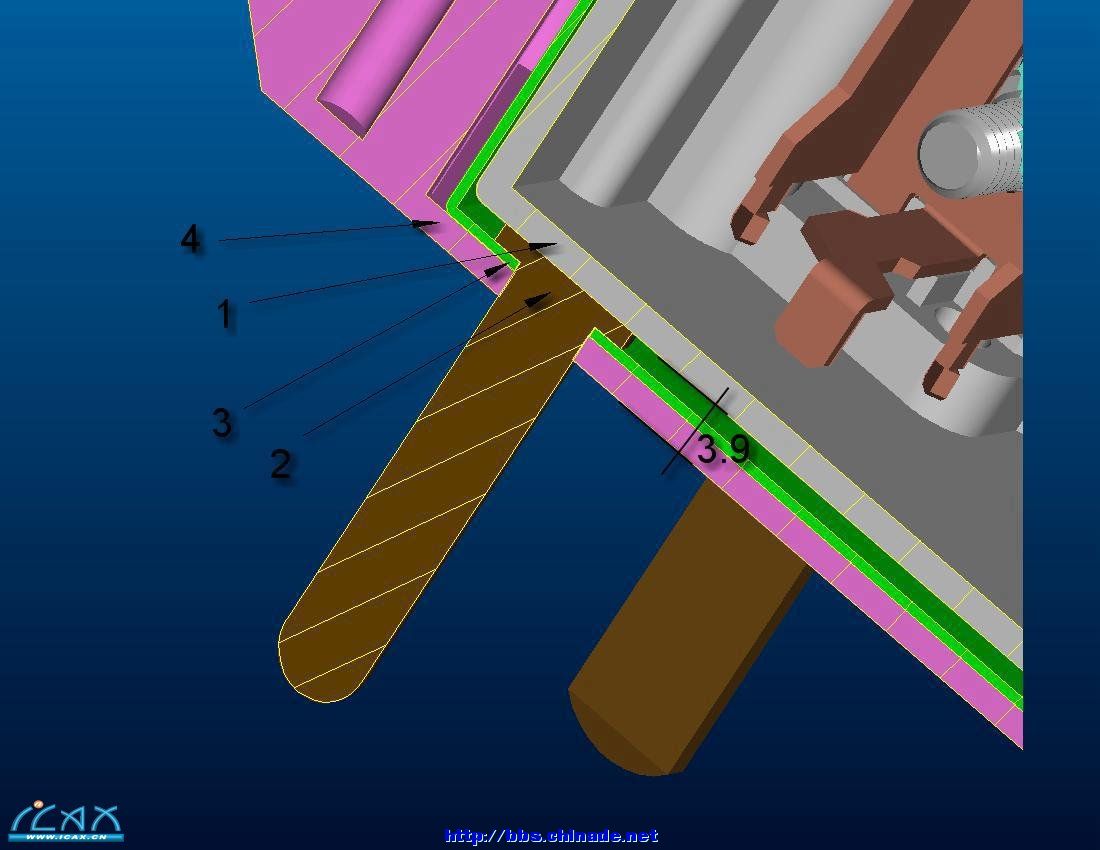

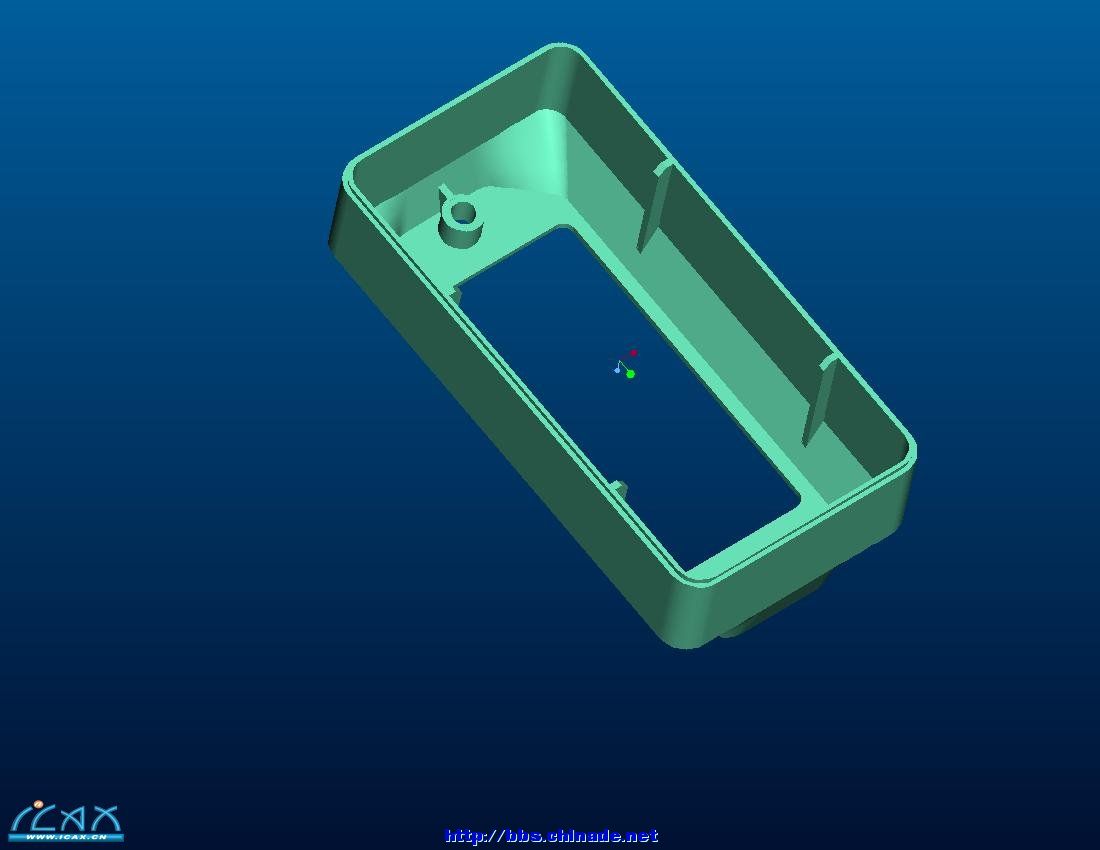

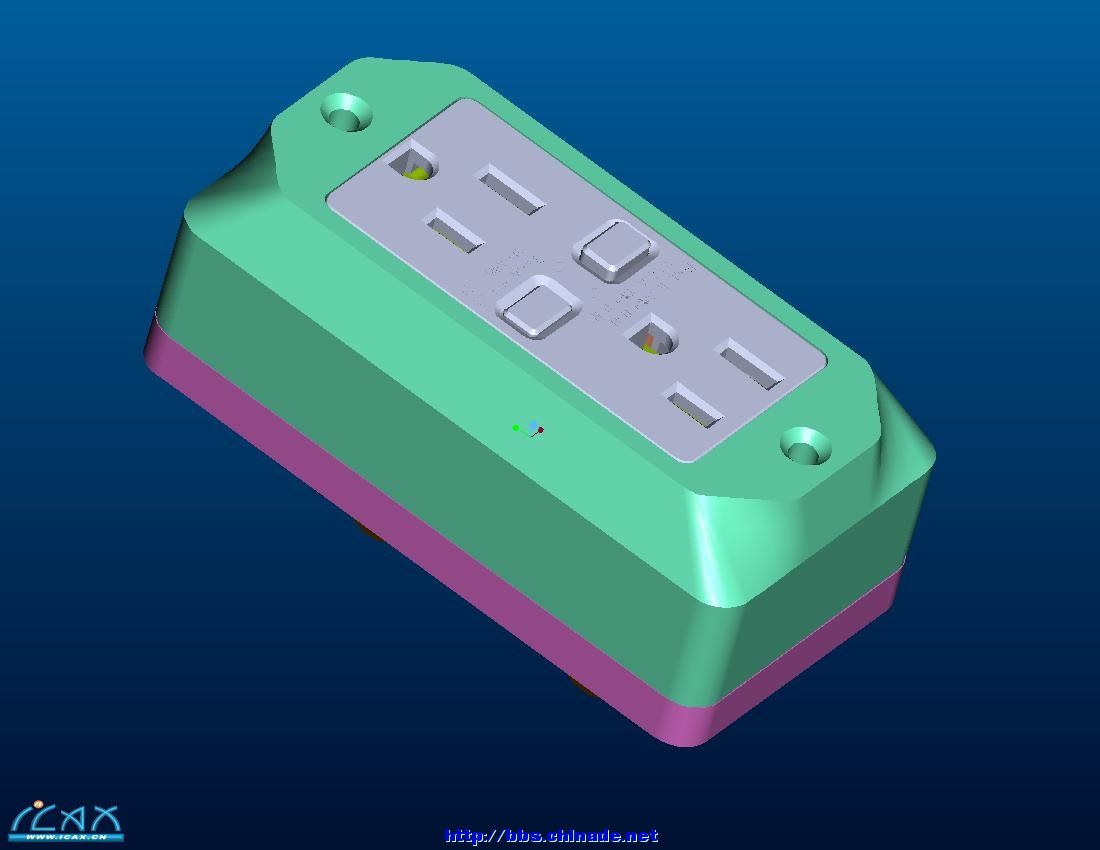

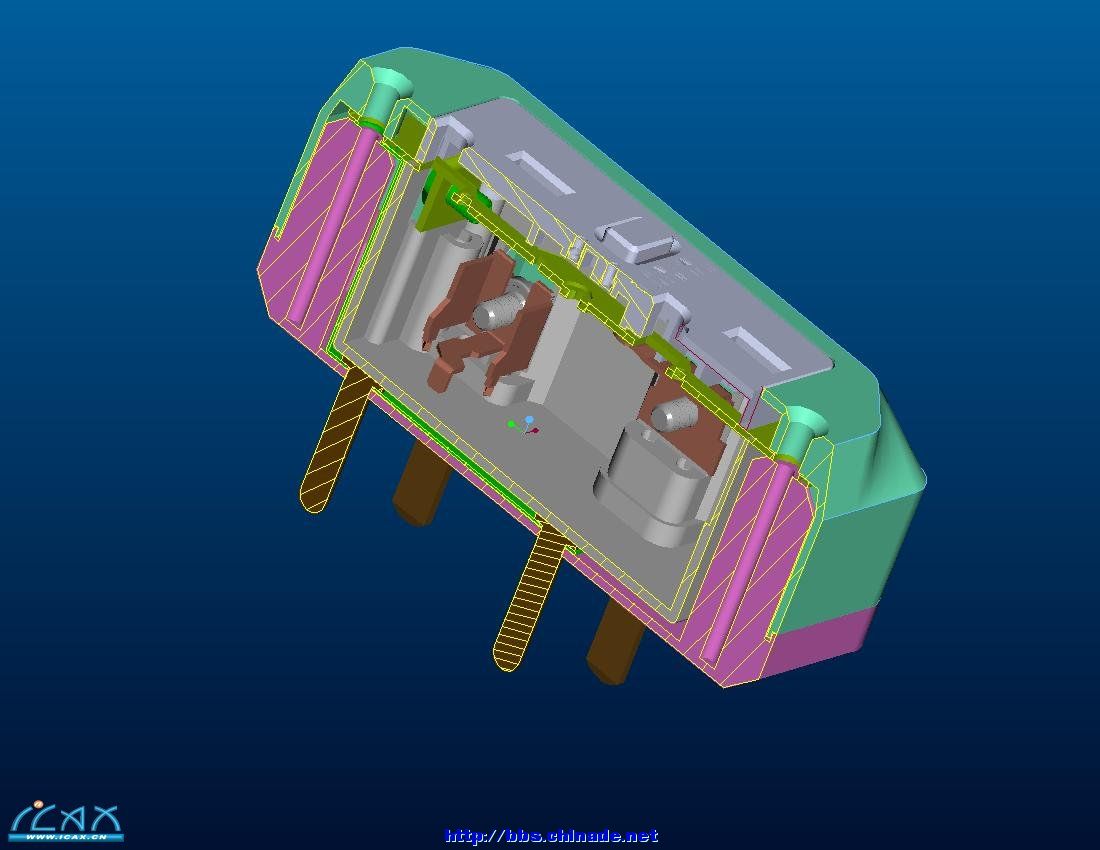

1.2.3.4之间无间隙，现在问题是由于他们之间距离太短（如图3.9mm)，使用过程中元件2圆头那端是否会摇晃? 上下盖壳体加强筋布置是否有问题？截面止口宽度0.68，高1.5，是否可靠？

G9527 · 发表于 2009-3-18 21:50:42

看了一下，没结果出来

yyxin · 发表于 2009-3-19 08:21:00

还行。

techanic · 发表于 2009-3-19 09:14:55

壁厚多少？　　止口深1.5MM　　小心沿面距不够。要是加深0.68的厚，觉得有些薄

kafei · 发表于 2009-3-19 09:30:59

感谢斑竹分享

l6067066 · 发表于 2009-3-19 11:18:28

3# yyxin

壁厚1.4
所以止口宽度无法再加宽

l6067066 · 发表于 2009-3-19 11:20:15

壁厚多少？　　止口深1.5MM　　小心沿面距不够。要是加深0.68的厚，觉得有些薄
techanic 发表于 2009-3-19 09:14

壁厚1.4，止口宽度无法再加宽

bazzm · 发表于 2009-3-19 13:08:42

1# l6067066

bazzm · 发表于 2009-3-19 13:10:18

1# l6067066

wdr24 · 发表于 2009-3-21 13:00:46

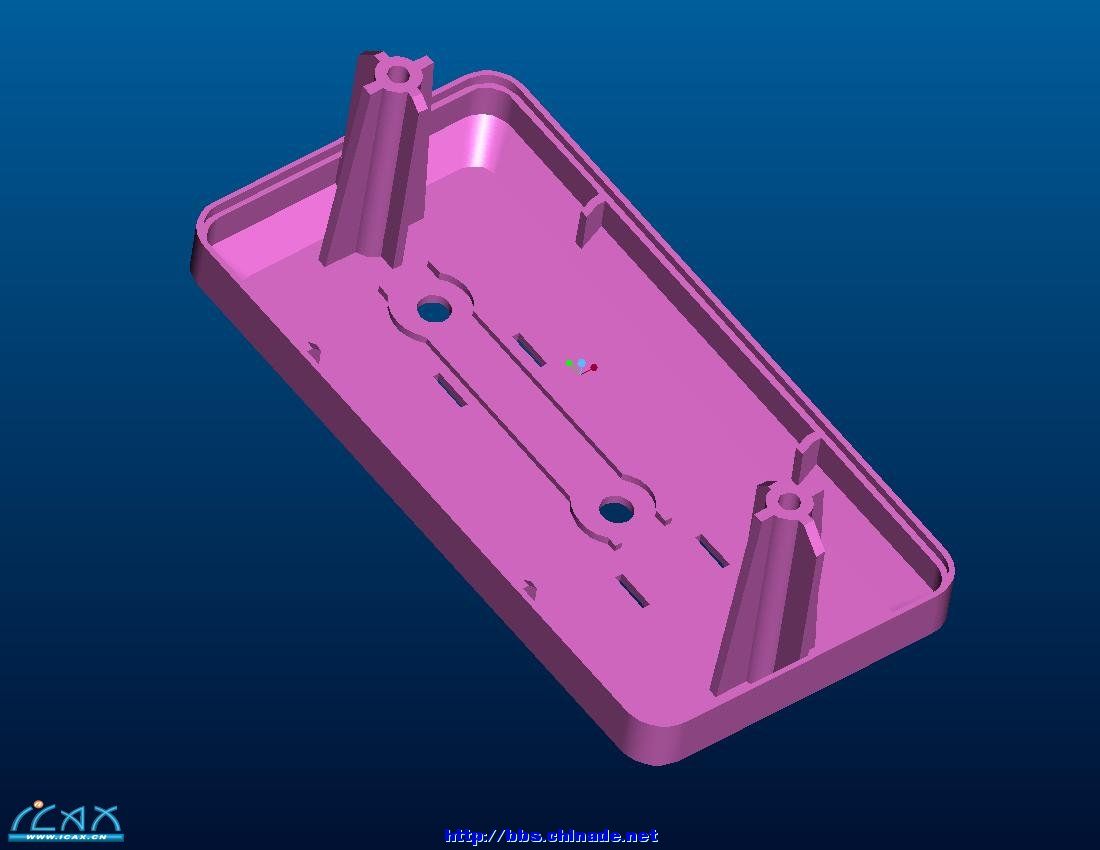

上下壳缩紧结构极不合理，boss应长在上壳上（比较深的一边），从下壳那面锁螺钉！！！！！！！
