小珠珠关系式尺寸阵列详解

飞龙 · 发表于 2009-3-8 21:58:13

题目地址：http://bbs.chinade.cc/thread-59084-1-1.html

今天我们来通过这一道题目，了解和掌握一下关系式尺寸阵列的用法

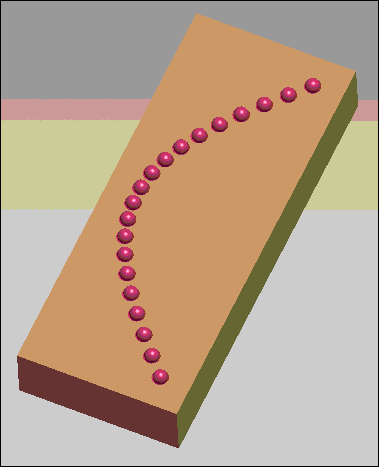

我们将通过关系式尺寸阵列的方法，做出能够随意更改变阵列的数量，并且在更改后能够自动生成均匀间距的小珠珠，见下图所示：

飞龙 · 发表于 2009-3-8 22:03:24

下面咱们开始讲一讲做法

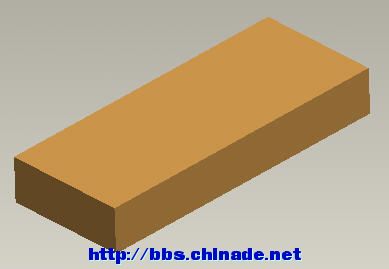

1、首先拉伸一个长方体

飞龙 · 发表于 2009-3-8 22:05:31

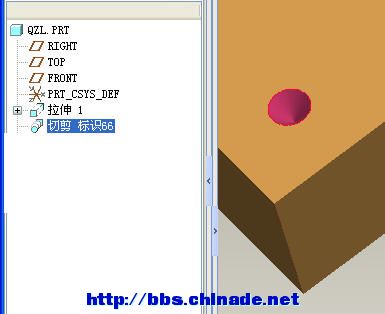

2、使用混合切出一个锥形坑

飞龙 · 发表于 2009-3-8 22:06:10

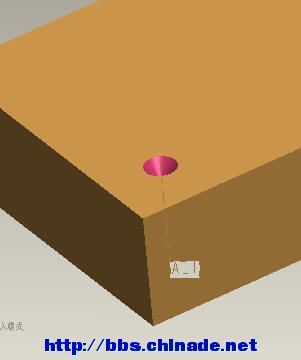

3、创建一基准轴

飞龙 · 发表于 2009-3-8 22:08:03

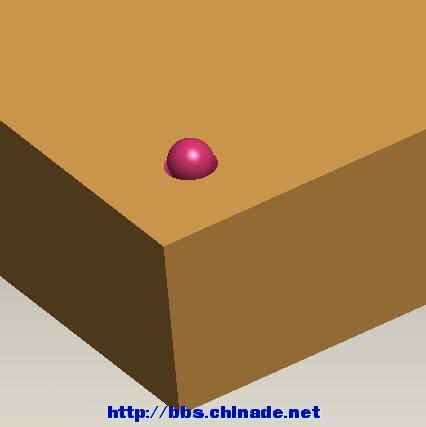

4、在锥形坑上旋转出小珠珠，到这里我们的阵列元素就做好了，后面就是本题的关键——要开始阵列了

飞龙 · 发表于 2009-3-8 22:10:11

5、先把刚才这三步特征组合起来，如下图所示：

组合完成后

飞龙 · 发表于 2009-3-8 22:12:50

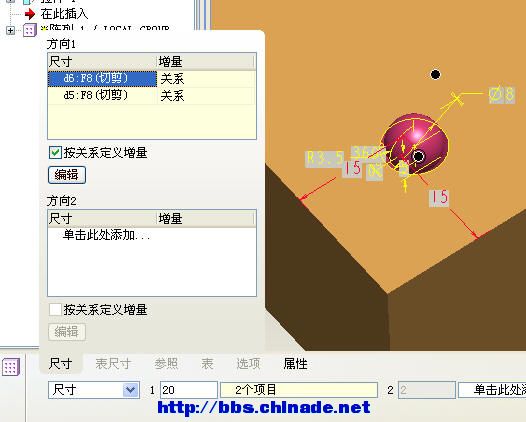

6、开始阵列，选取这两个方面的定位尺寸作为阵列驱动尺寸

飞龙 · 发表于 2009-3-8 22:20:19

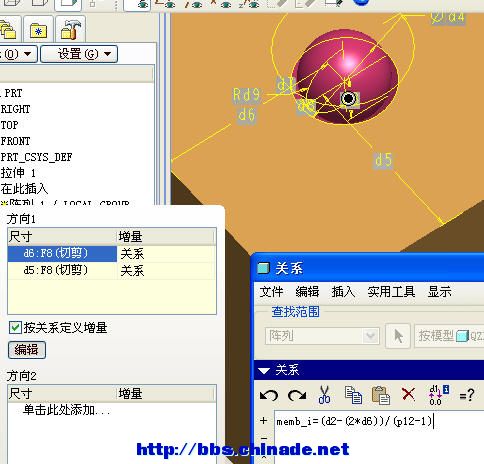

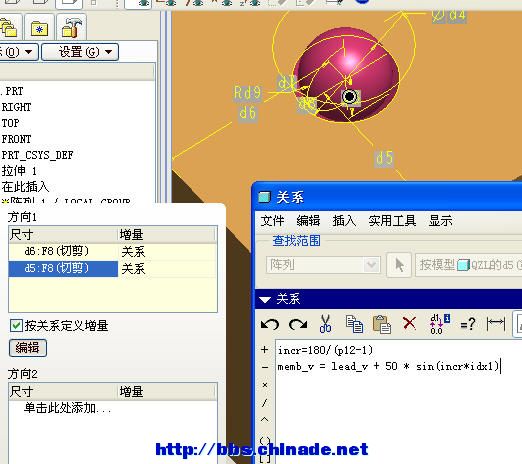

7、两个驱动尺寸的关系式见下图

飞龙 · 发表于 2009-3-8 22:22:32

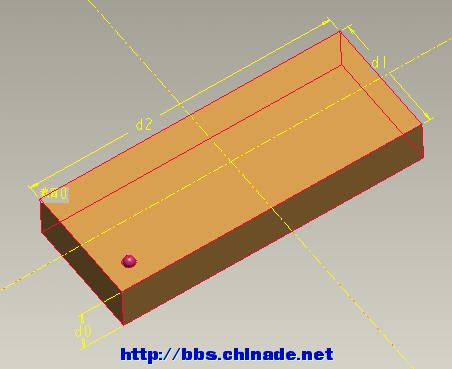

附注说明：其中尺寸d6关系式中的d2这个尺寸是长方体的长度尺寸，见下图

飞龙 · 发表于 2009-3-8 22:25:35

把PRT放上来供需要的朋友下载参考使用

PRT版本：PROE4.0 M030
