两个零件间的布尔运算

yushiyush · 发表于 2009-2-27 16:43:48

本帖最后由 yushiyush 于 2009-2-27 16:44 编辑

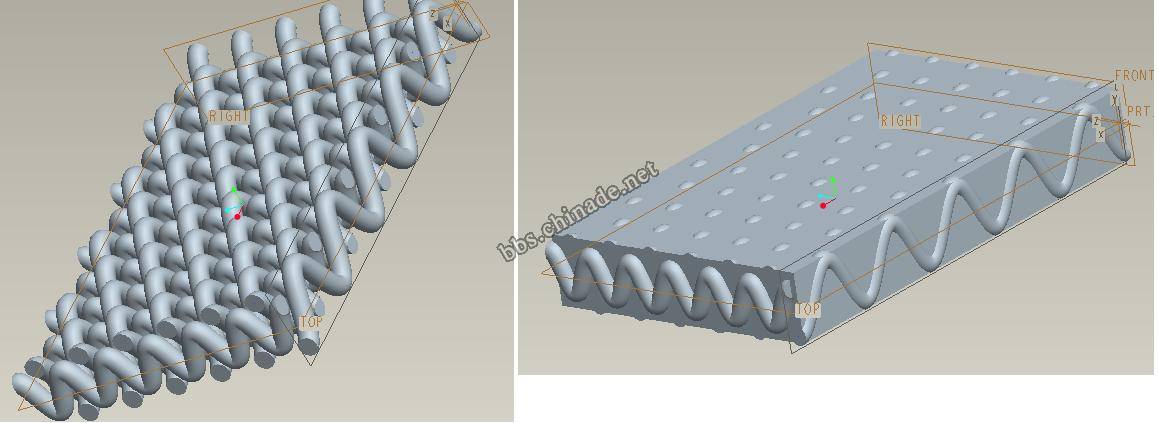

我想由一个长方体中去除一个零件，就是象下面图中左面的零件，怎么把它由右边的长方体中去除出来

wzc1010 · 发表于 2009-2-27 18:03:42

等待高手

r040bk20033015 · 发表于 2009-2-27 20:53:31

长方体隐藏或是外部复制几何将它复制出来

r040bk20033015 · 发表于 2009-2-27 20:55:01

本帖最后由 r040bk20033015 于 2009-2-28 09:10 编辑

这个我们模具设计中经常用顺便问一下你这个是实体还是曲面啊如果两个都是实体我就不会了

yyxin · 发表于 2009-2-27 21:01:36

路过学习了

yushiyush · 发表于 2009-2-28 12:17:14

我这两个都是实体的没法做吗

神谕天下 · 发表于 2010-3-13 10:41:25

在装配模式下编辑菜-元件操作可以使用切除命令操作相当与是布尔操作

terry · 发表于 2010-3-22 10:45:17

在装配模式下作,比较方便!

feige992319 · 发表于 2011-8-23 10:34:44

在装配体下操作-编辑-元件操作-就能实现，和UG的布尔运算差不多。

lqlm2002 · 发表于 2011-9-3 12:11:53

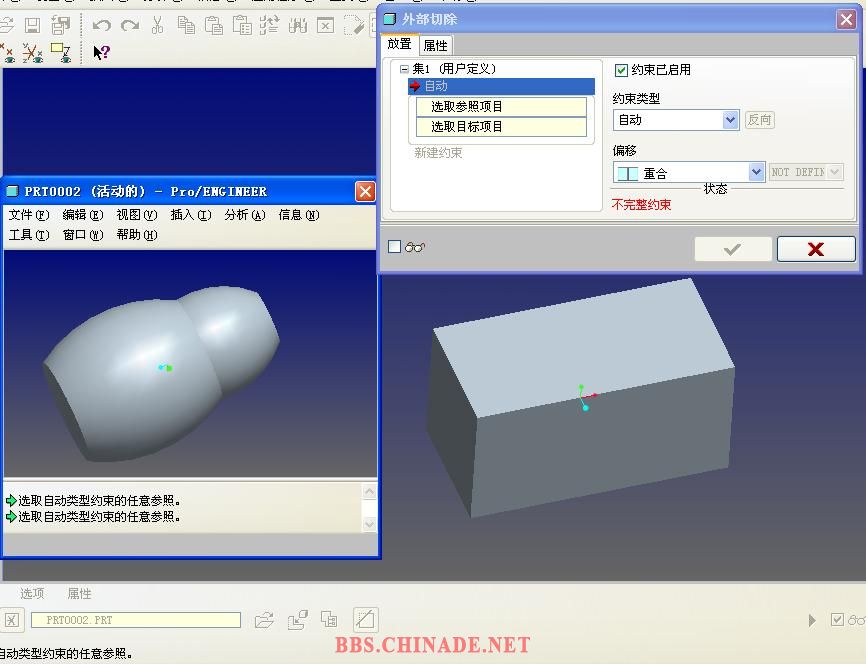

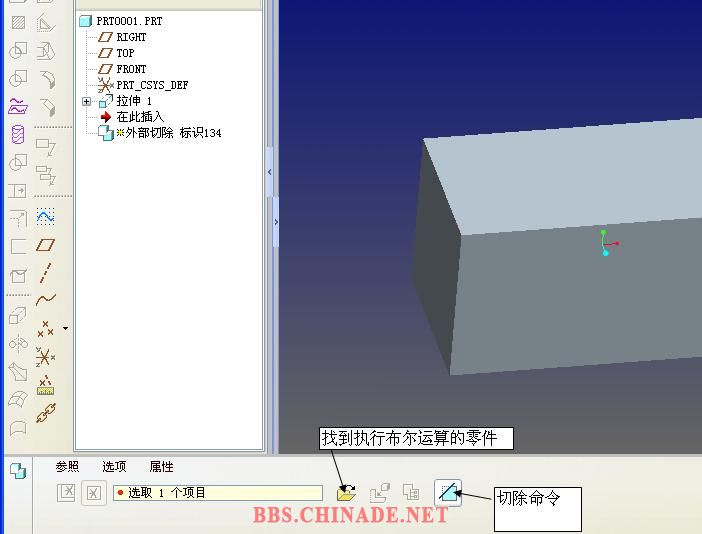

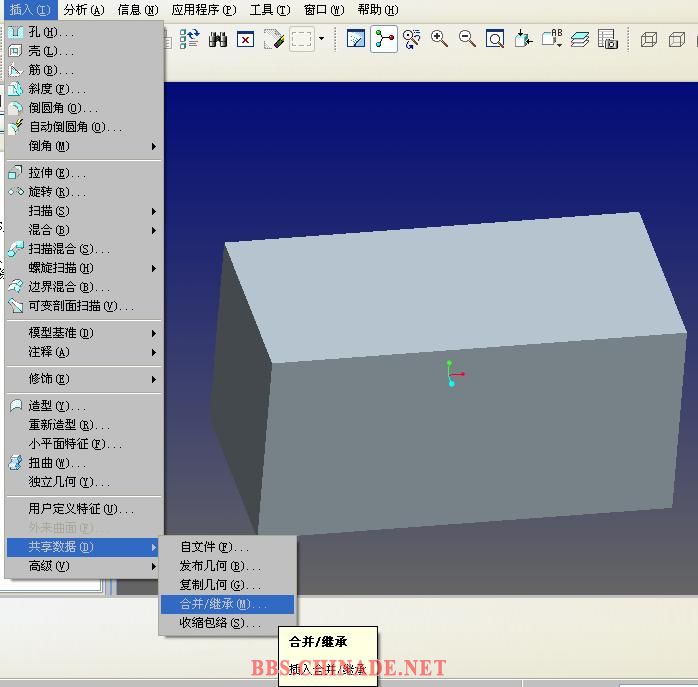

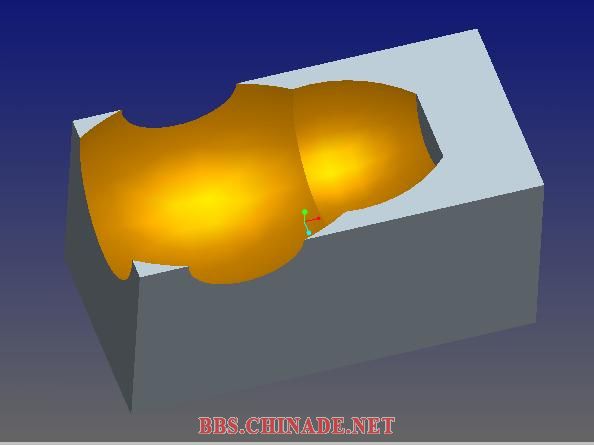

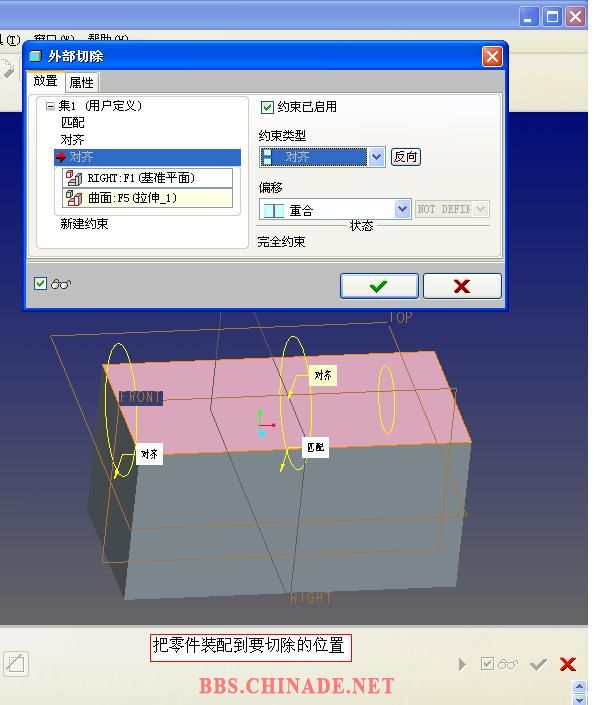

在零件模式下用外部切除命令做的
