[建议] 我怎么才能控制这里相切呢?

发表于 2009-2-9 13:56:45 | 显示全部楼层 |阅读模式

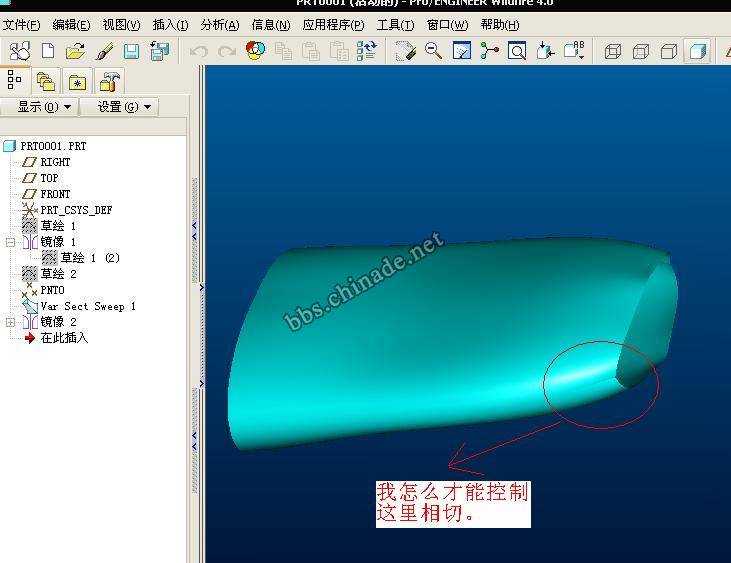

如图所示.


prt0001.prt.rar

270.12 KB, 下载次数: 16, 下载积分: 华币 -1

回复

使用道具举报

楼主| 发表于 2009-2-9 14:57:55 | 显示全部楼层

没人能告诉我吗?

回复支持反对

使用道具举报

发表于 2009-2-9 15:59:32 | 显示全部楼层

先做个记号，等会在看！

回复支持反对

使用道具举报

发表于 2009-2-9 17:12:50 | 显示全部楼层

我来帮你

回复支持反对

使用道具举报

楼主| 发表于 2009-2-9 17:21:20 | 显示全部楼层

4# jingugug

谢谢.怎么做呢?麻烦说下.

回复支持反对

使用道具举报

发表于 2009-2-9 17:36:28 | 显示全部楼层

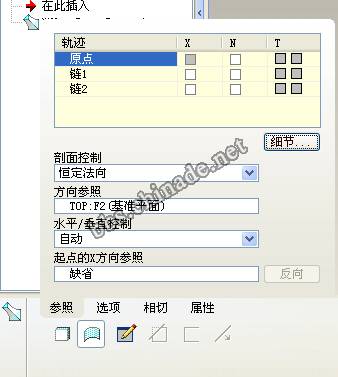

剖面控制选择：恒定法向
方向参照选择：TOP基准平面

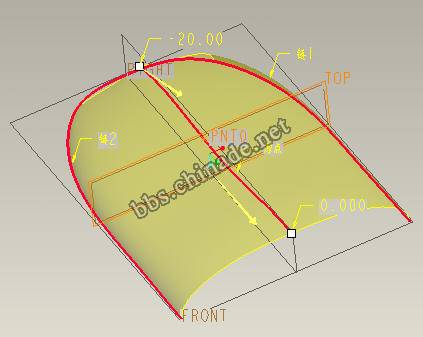

见下图所示

PRT附上 PROE4.0 M030版本

prt0001.prt.rar

43.64 KB, 下载次数: 9, 下载积分: 华币 -1

回复支持反对

使用道具举报

楼主| 发表于 2009-2-9 17:51:54 | 显示全部楼层

6# 中华设计在线

谢谢.除了种方法,还有其他的吗?...

回复支持反对

使用道具举报

发表于 2009-2-9 17:56:50 | 显示全部楼层

7# selangyun

方法不止一种，比如用混合构面也可以，自己多钻研钻研吧

回复支持反对

使用道具举报

发表于 2009-2-10 06:25:20 | 显示全部楼层

学习,

回复支持反对

使用道具举报

发表于 2009-3-19 20:33:15 | 显示全部楼层

回复支持反对

使用道具举报
