五角星3D曲面等距阵列教程,PDF教程在16楼下载

飞龙 · 发表于 2009-1-13 21:09:15

这个题目结束有段时间了，因为回家了一段时间，回来之后一直也比较忙，感谢破浪超版帮助评分！
原题地址（同为PRT下载地址）：http://bbs.chinade.cc/thread-57981-1-1.html

今晚和大家说说我的做法，仅供大家参考学习使用，如有不妥之处，敬请指正，谢谢！

PDF教程在16楼下载

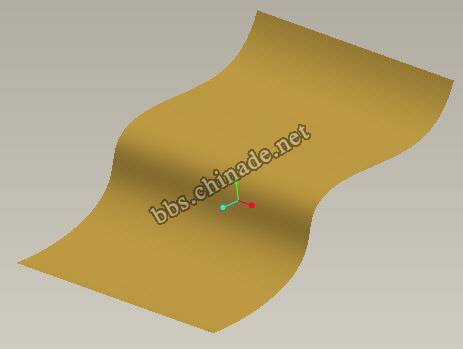

在这样的不规则曲面上做五角星等距阵列

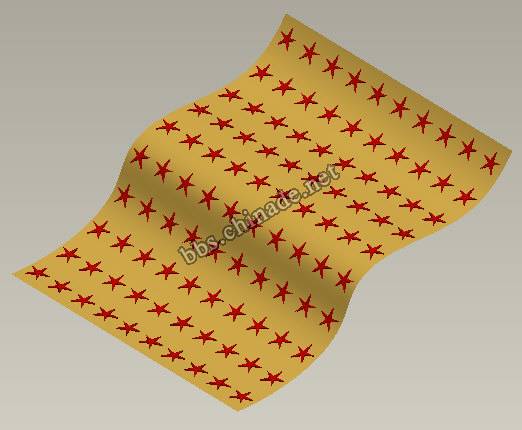

以下是完成后的效果

飞龙 · 发表于 2009-1-13 21:12:40

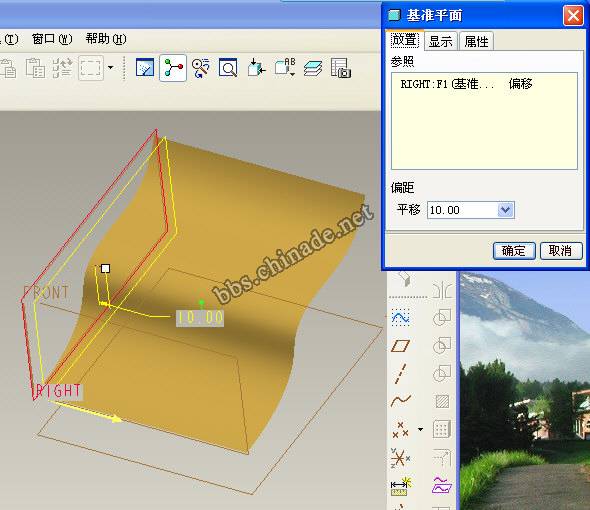

1、创建一基准平面

飞龙 · 发表于 2009-1-13 21:14:08

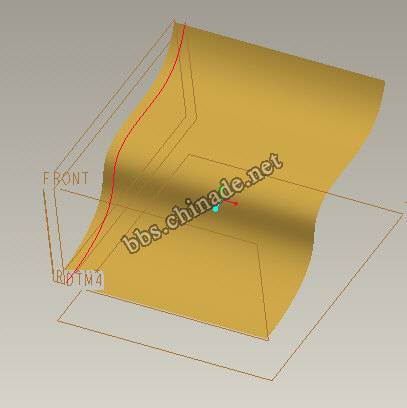

2、使用第一步新建的基准平面与曲面相交生成如图曲线

飞龙 · 发表于 2009-1-13 21:15:37

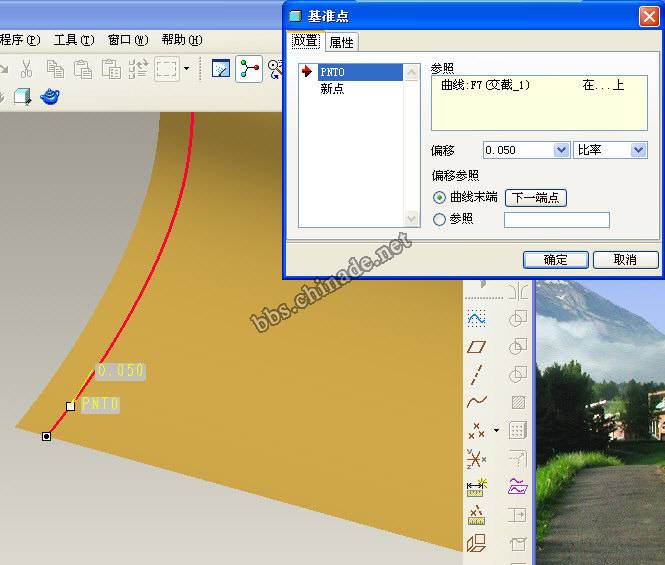

3、创建如下图的基准点，比例0.050将是阵列的Y方向驱动尺寸

飞龙 · 发表于 2009-1-13 21:17:06

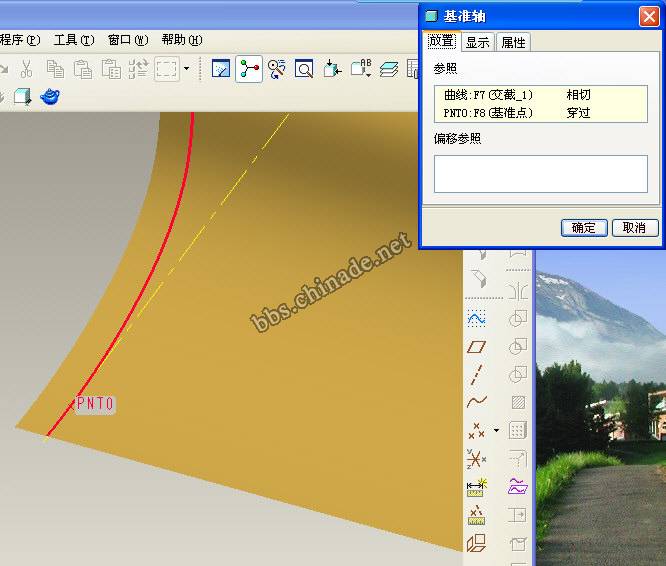

4、创建一基准轴，此基准轴经过PNT0，且相切于曲线

飞龙 · 发表于 2009-1-13 21:18:47

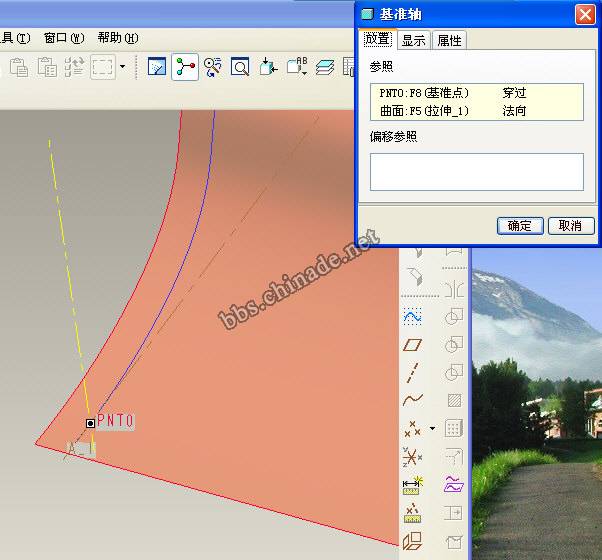

5、创建下一基准轴，同样经过PNT0，法向垂直于曲面

飞龙 · 发表于 2009-1-13 21:21:11

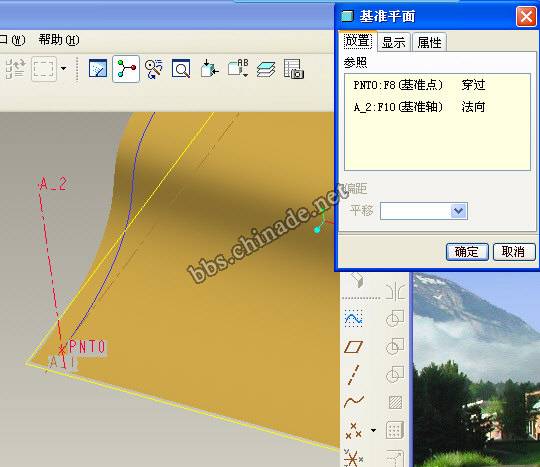

6、创建黄色的基准面，穿过PNT0，法向垂直于基准轴A_2

飞龙 · 发表于 2009-1-13 21:22:08

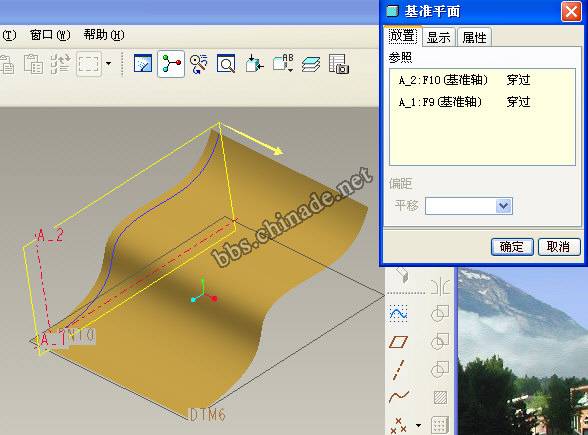

7、创建下一基准面，经过两条基准轴

飞龙 · 发表于 2009-1-13 21:23:51

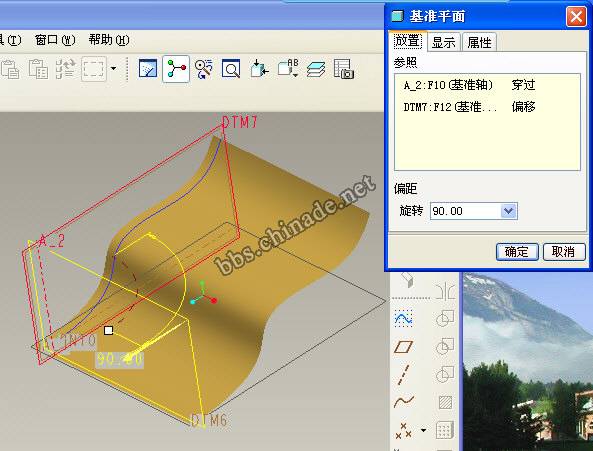

8、创建最后一基准平面，经过基准轴A_2，垂直于基准面DTM7

飞龙 · 发表于 2009-1-13 21:28:39

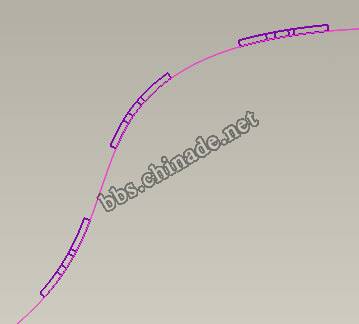

9、使用偏距命令创建五角星

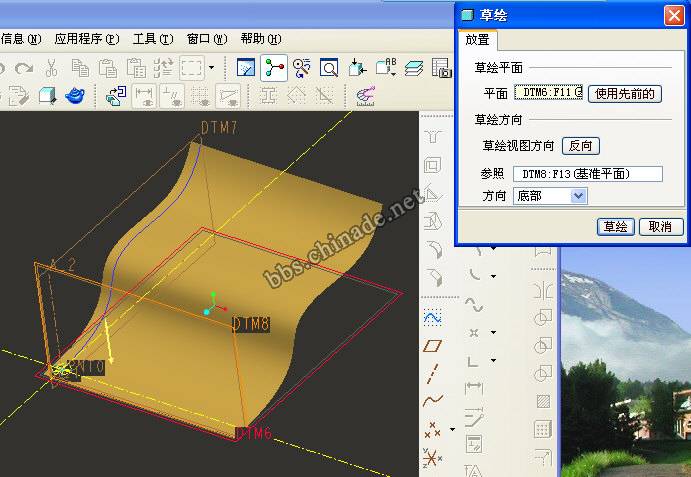

a 选用DTM6为草绘平面

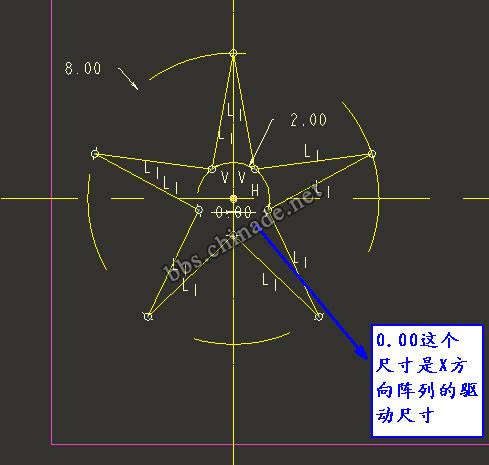

b 绘制五角星，我这个一角星是在草绘器中直接调用的

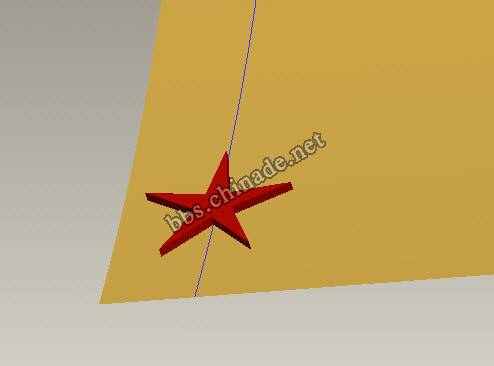

c 偏移完成的效果
