vss灯罩教程

老段

原题地址：
vss灯罩+4分题已结束
http://bbs.chinade.cc/thread-57870-1-1.html

本题做得好的有以下几位：
                         无忧 （特别推荐）34楼有3.0的版本
                        CLZY
                        yczsp
大家可以下载学习





出题时已说过，本题与魔戒差不多，所不同的是轨迹线的齿形较多，因此不能用草绘器中现成的图形，所以本题的难点之一是创建轨迹。
从大家的答题来看有以下三种方法：
    一、用笨办法在草绘中慢慢画出来。
    二、用循环使用的图形控制。
     三、用关系式直接走出。
第一种方法想必不用介绍了，幸亏只有30个齿，如果有更多齿不知道还有谁能有这个耐心画出来
第二种方法是比较实用的方法，尤其是再有其它较为复杂的图形时这种方法应该能常用得到
第三种方法在这个题中应该是最好的方法，是用关系式直接走出的星形轨迹，连图形也不了。在此我们要感谢无忧提供的好方法。

[ 本帖最后由 djg1953 于 2008-12-29 14:33 编辑 ]

老段

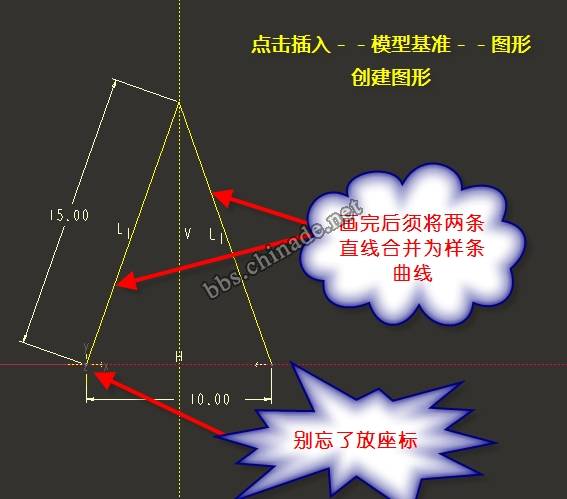

循环使用图形控制的方法首先当然是要创建图形，方法如下：
由于所需曲线必须是连续曲线，所以要将两条直线合并为样条曲线

画完图形后草绘一圆形轨迹。
这一题的另一难点是画截面，由于灯罩的要求并不高所以不必追求什么零交点，所以用单轨迹控制即可。要求高的可以去下其它高手的做法

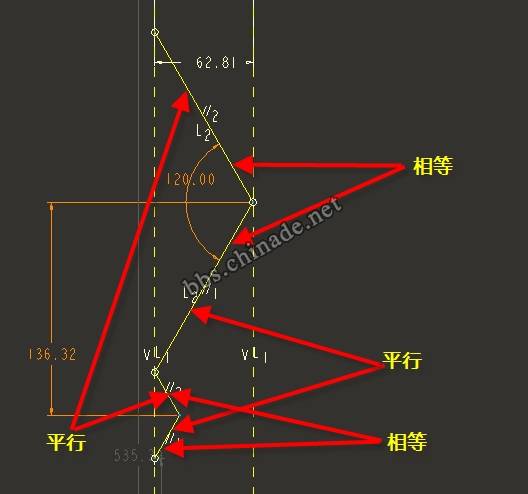

为了便于大家理解，先做一个模拟。见下图，先画两条直线，其后转为构建线，在两线间按下图草绘，尤其要注意标与约束。

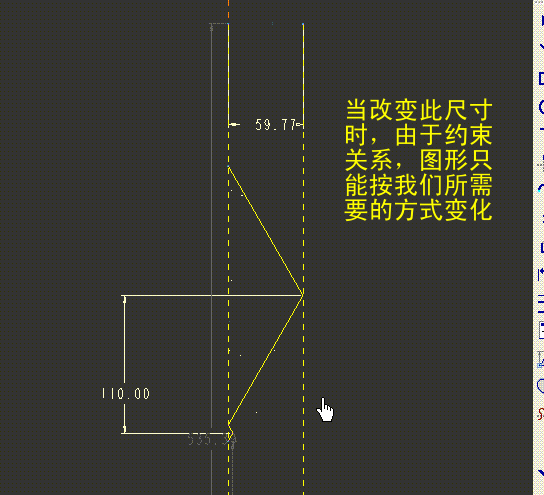

由下面动画可见，由于约束的关系，当改变两线间的距离时，图形只能按我们所需形式变化


下图是这个截面走出的形状



[ 本帖最后由 djg1953 于 2008-12-29 14:12 编辑 ]

老段

至于斜的和直的原理相同，只须将两条平行的构建线画斜过来就行了

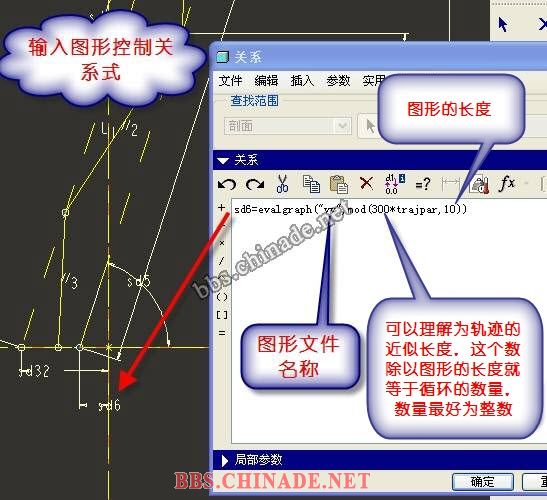

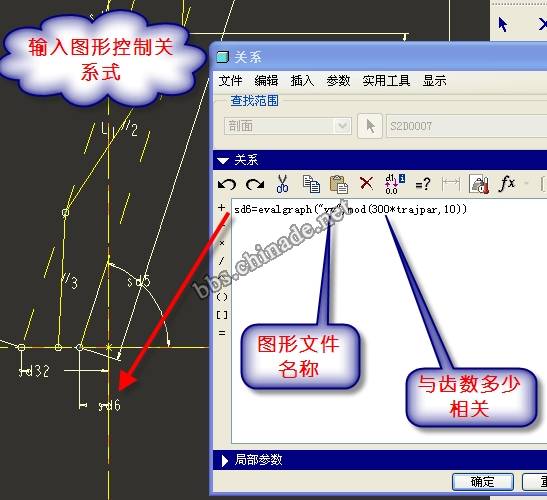

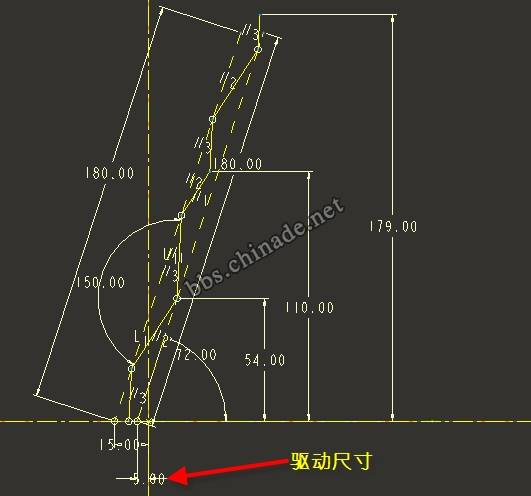

将驱动尺寸用循环使用的关系式控制即可，见下图：

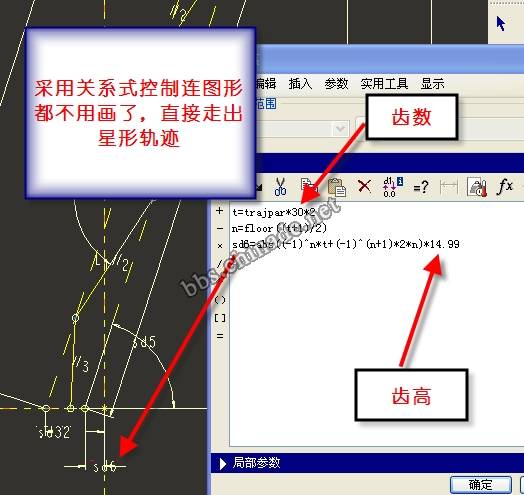

直接用关系式驱动的也同样道理，见下图：






[ 本帖最后由 djg1953 于 2008-12-29 14:24 编辑 ]

老段

以下两个关系式，大家可以保存起来，要用的时候调出来，填上相应的数据就行了，至于原理就不必去研究了

循环使用图形控制：
sd5=evalgraph("vv",mod(300*trajpar,10))

直接走星形轨迹关系式：
t=trajpar*30*2
n=floor((t+1)/2)
sd22=abs((-1)^n*t+(-1)^(n+1)*2*n)*10

提供以下两个prt给大家参考

[ 本帖最后由 djg1953 于 2008-12-29 14:31 编辑 ]

bule-conch

来看博士的鬼火神功！

Seeker

发完了吧,来学习了!

chenxueqing52

終于發完了

浪客_剑心518

终于明白怎么做了.谢谢

zhp023

bang  ding  xia  !

yczsp

循环使用图形的关系式以前没用过，学习了，好方法啊！也再次感谢超版的精彩教程！受益非浅啊！
