[求助] 图中的螺纹线怎么去除

[复制链接]
发表于 2008-12-27 19:40:31 | 显示全部楼层 |阅读模式

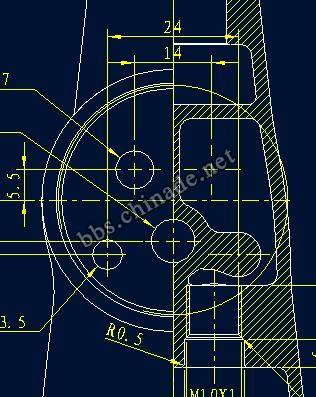

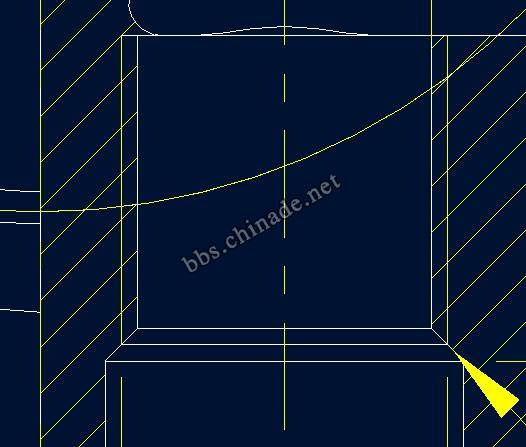

半剖之后,螺纹线还在那里,怎么才能,还有第二个图中的螺纹线的头部会多出一条线在倒角那里,很不好看,请高手帮我解决。谢谢了
 楼主| 发表于 2008-12-28 19:31:42 | 显示全部楼层
不会吧,过了一天没有高手出来解决。
 楼主| 发表于 2008-12-29 15:11:40 | 显示全部楼层
第三天还是没有解决,苦啊。
发表于 2008-12-29 17:10:30 | 显示全部楼层
不知道所谓第一张图的半剖有螺纹线有什么问题,第二张图那条线是螺纹终止的线,我也问过好像没什么办法
发表于 2008-12-30 12:32:07 | 显示全部楼层
调入CAD里面改了,呵~~,俺也没招,,,,等待高手出现,,,
 楼主| 发表于 2008-12-31 10:01:21 | 显示全部楼层
第一个剖视既然还能看到完整的螺纹线,难道PROE就这样了吗
发表于 2008-12-31 11:03:12 | 显示全部楼层
先搜索一下论坛吧,如果没有,孤峰那里有相关的贴子
发表于 2009-1-2 22:26:35 | 显示全部楼层
手高还没有来啊
发表于 2009-1-4 01:03:01 | 显示全部楼层

我来解决你的问题

请将绘图选项里的thread_standard值由std_ansi更改为std_jis,并将绘图显示模式更改到无隐藏线模式,看一下效果吧
发表于 2009-1-5 16:52:32 | 显示全部楼层
楼上的这招你都想得出.高!!
