做按键触点是圆台和十字骨的不同有图

huangfan · 发表于 2008-11-27 16:38:09

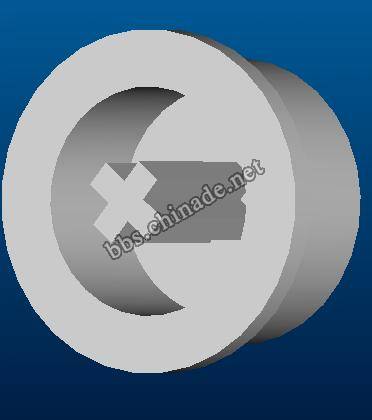

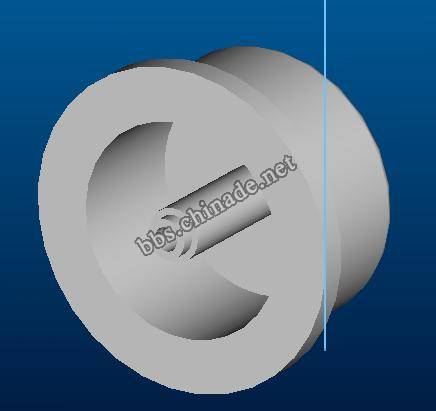

我做按键但触点有人说做圆台比做十字好原因是圆台是后模碰穿容易调整触点高度而十字骨在模具上很难调整不知道为什么望那位大侠解释下为什么圆台可以碰穿而十字骨不行呢?

Seeker · 发表于 2008-11-27 17:57:31

什么按键,应该很小的!模具看似不会很难!

xtchukd · 发表于 2008-11-27 19:06:05

圆筒是不是可以用司筒来搞，调整高度很方便个，十字骨要搞难一点吧，应该是加胶好改，预留出间隙方便改模吧

zhengjieqing · 发表于 2008-11-27 22:16:52

是这样子的：用圆筒的按键在开模中常用丝筒和镶针，而这两个零件是在模仁上线割，铣削等加工出孔位后后绪装配上去的，如果是要对这个骨位进行改模的就只需要进行对这两个零件进行加工更换
而用十字的话，一般在模具上会用放电去进行加工，而这样在后面的变更中会很难（特别是减胶需要进行焊接后进行放电，骨位小的部分还需要线割切掉进行镶块的加工后进行装配，且成本会增加若干）

zj21933 · 发表于 2008-11-28 02:49:01

好看好看！~呵呵！~支持楼主！~

gjb39707730 · 发表于 2008-12-1 08:54:51

原帖由 zhengjieqing 于 2008-11-27 22:16 发表
是这样子的：用圆筒的按键在开模中常用丝筒和镶针，而这两个零件是在模仁上线割，铣削等加工出孔位后后绪装配上去的，如果是要对这个骨位进行改模的就只需要进行对这两个零件进行加工更换
而用十字的话，一般在模 ...

这个回答就对了，不过有点小问题，十字架如果要减胶的话，只能更换掉镶件，不能用焊接。
如果不是用镶件的话（火花电打），那么只能割掉，重新镶一块再电打。这样的话费时费钱。

801215 · 发表于 2008-12-2 23:04:35

关注

seer11 · 发表于 2008-12-9 21:39:22

学习了一招

yyxin · 发表于 2008-12-16 19:53:33

学习了！！！！

xiaodoudou · 发表于 2008-12-17 12:31:37

方便以后设变了，不过套筒的价格也蛮高的，套筒顶出也比较有力
