手柄看图造型+3 原创教程,多多支持!

Seeker · 发表于 2008-11-26 12:14:08

这款手柄很多朋友做的效果差,应该是没调好,我现在将自己的做法与大家分享下,希望得到大家的支持!
觉得好的顶一个,觉得不怎么样的留个言批评指点下,不甚感激!
原题目连接:http://bbs.chinade.cc/thread-56484-1-1.html

游客，如果您要查看本帖隐藏内容请回复

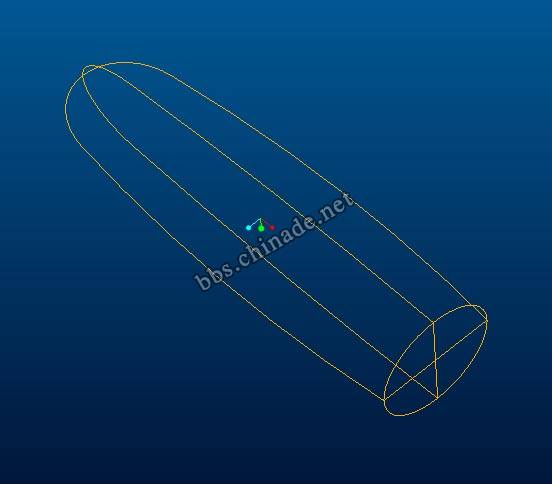

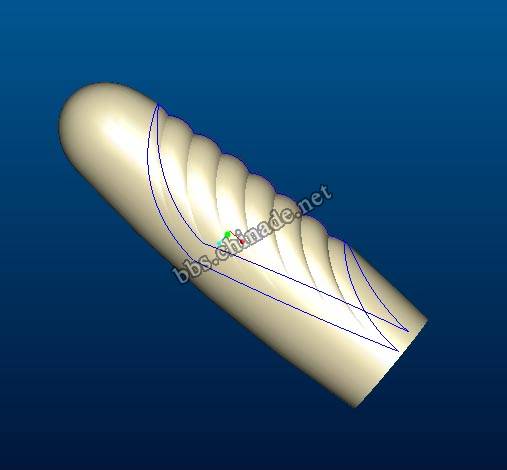

A1:我做了几条线条用与构面的,注意线条的比例,这个直接注定手柄的美观.

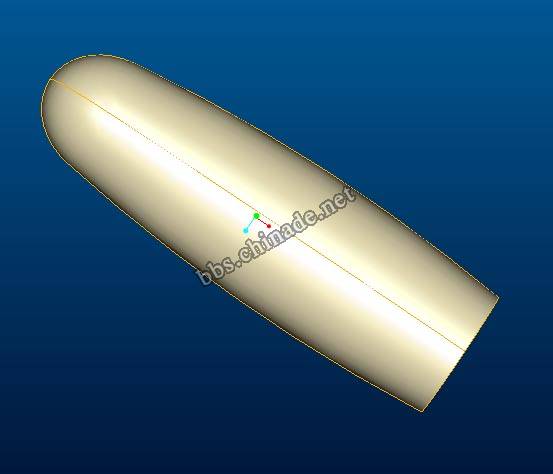

A2 :利用线条将外形的面做好先,面要顺,线条不要太多,对于后面的补面会顺利很多.

[ 本帖最后由 Seeker 于 2008-11-26 14:30 编辑 ]

Seeker · 发表于 2008-11-26 12:14:34

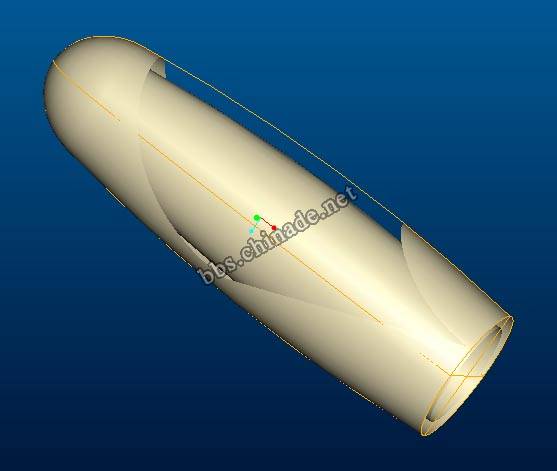

A3:切开消失面的地方,注意切开的位置和比例,切的时候不要用直线,直线容易变形.

A4:做出消失面的线条,线条要是相同的,相接的地方也要相切!

[ 本帖最后由 Seeker 于 2008-11-26 12:33 编辑 ]

Seeker · 发表于 2008-11-26 12:14:58

A5:利用图中的蓝线将消失面建出来,如果不满意可以调整.

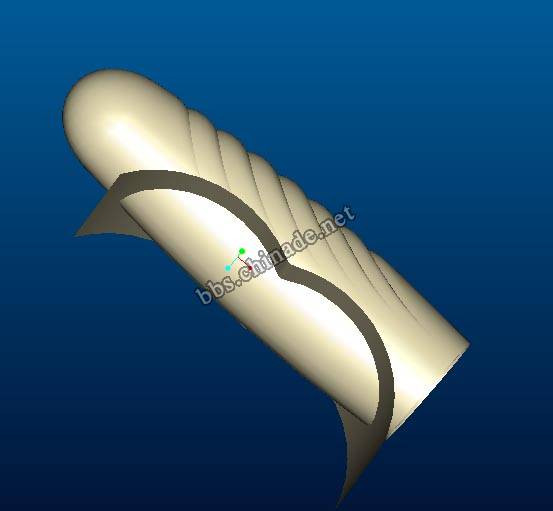

A6:把侧面的切削面做好,这个没什么要求,按大概形状做就是了!

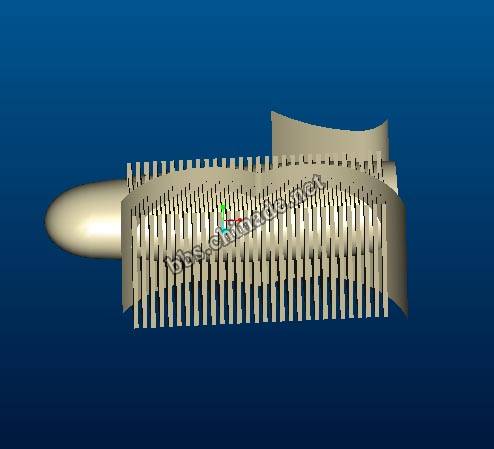

A7:所以的格子我一次性做的,这个面很基本,也就不多说了!

[ 本帖最后由 Seeker 于 2008-11-26 14:11 编辑 ]

Seeker · 发表于 2008-11-26 12:15:28

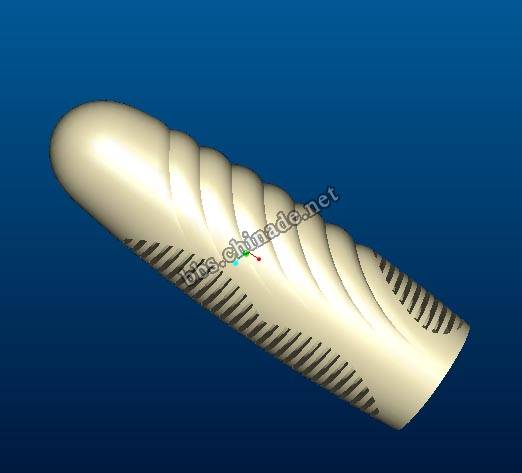

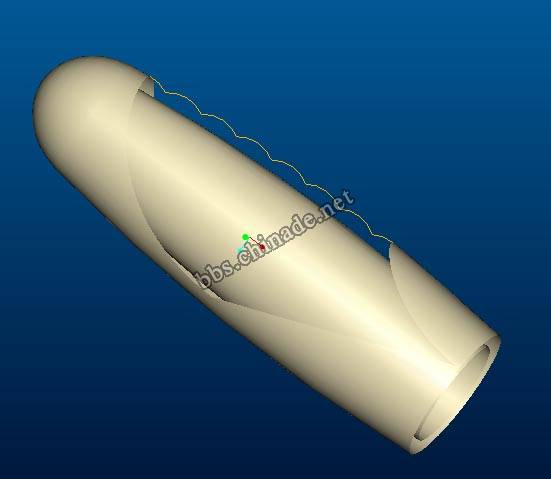

A8:把曲面合并起来就是这样的效果了.不过要注意的是里面不是切穿,所以在里面还要做一个面合并!

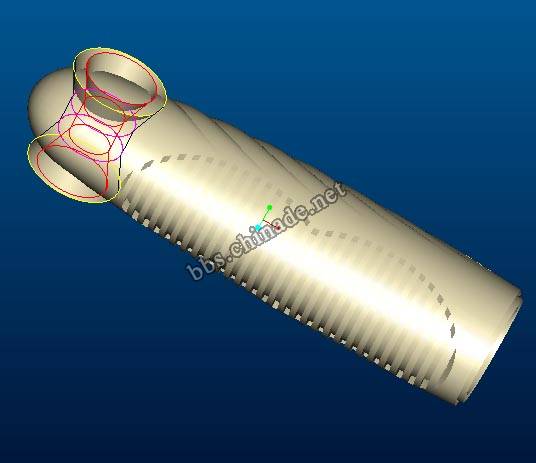

A9:做挂孔部分,这个应该没有难的,旋转一个就可以了!

[ 本帖最后由 Seeker 于 2008-11-26 14:18 编辑 ]

Seeker · 发表于 2008-11-26 12:15:53

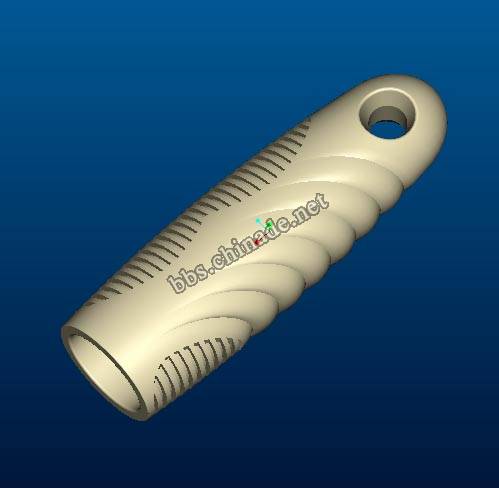

A10:最后全部合并起来,再加肉后就完成了,若是没看明白的就去下个PRT来看看,我上的2001,我想应该没有人会打不开吧!

[ 本帖最后由 Seeker 于 2008-11-26 14:22 编辑 ]

cbyodsgh36 · 发表于 2008-11-26 12:19:10

第一个站位学习

惠州表业 · 发表于 2008-11-26 12:25:52

seeker你好棒!

cbyodsgh36 · 发表于 2008-11-26 13:19:08

等老师，等了半天了，怎么还没来

PRT取消权限，要不怎么。。。。。。。。。

[ 本帖最后由 cbyodsgh36 于 2008-11-26 14:26 编辑 ]

Seeker · 发表于 2008-11-26 14:33:02

来晚了,两点上班,家里笔记本中毒了!PRT这里已经发了,你打开看就可以了!

cbyodsgh36 · 发表于 2008-11-26 14:52:42

呵呵学习完！！！！！看来是切面那步

很重要！！！！
