一部简易听筒抄数曲面造型

lrqanson · 发表于 2008-11-25 22:21:37

一部简易听筒抄数曲面造型

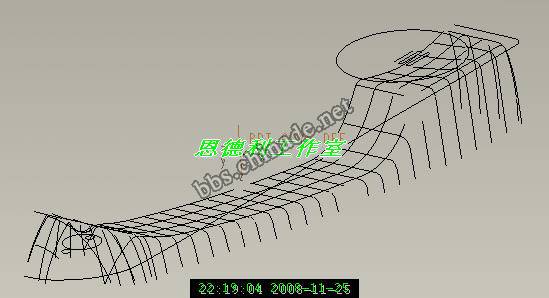

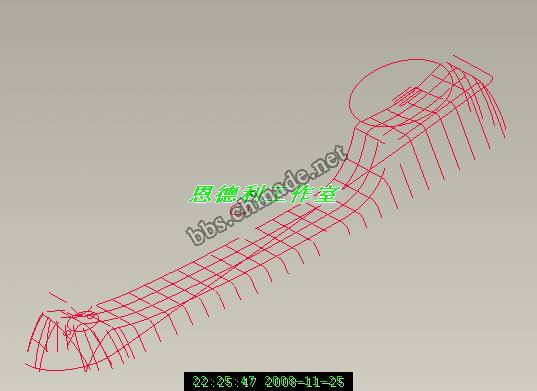

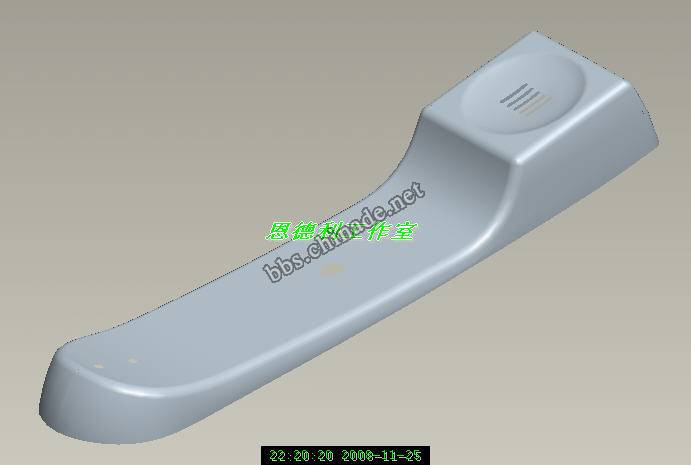

数据线和完成图

lrqanson · 发表于 2008-11-25 22:26:31

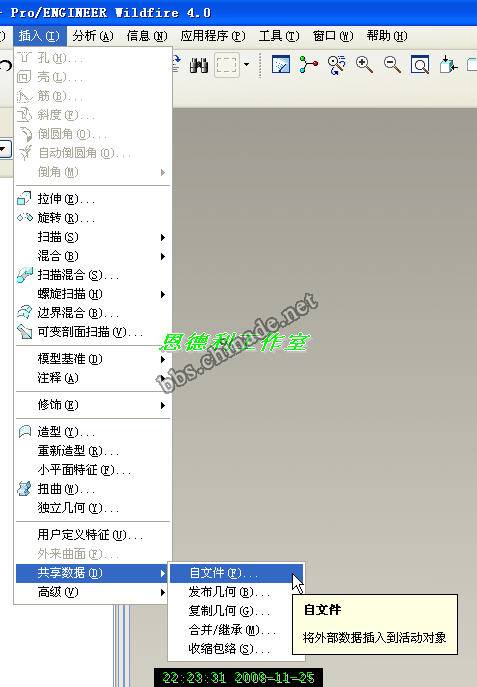

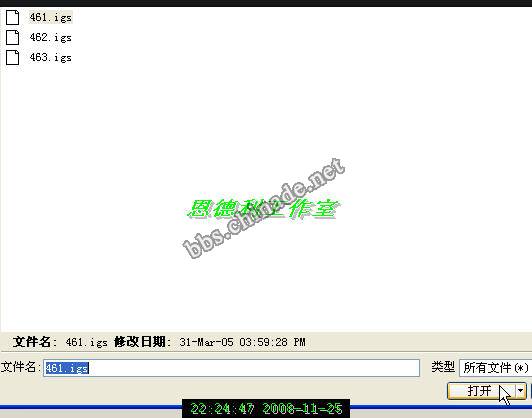

1.插入数据线,选择文件

lrqanson · 发表于 2008-11-25 22:31:16

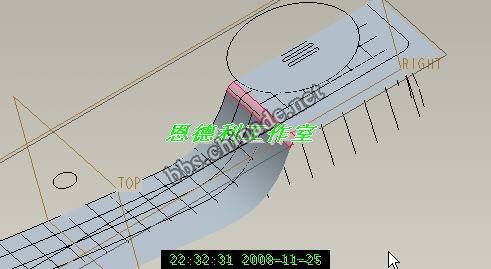

2.拉伸曲面

lrqanson · 发表于 2008-11-25 22:34:21

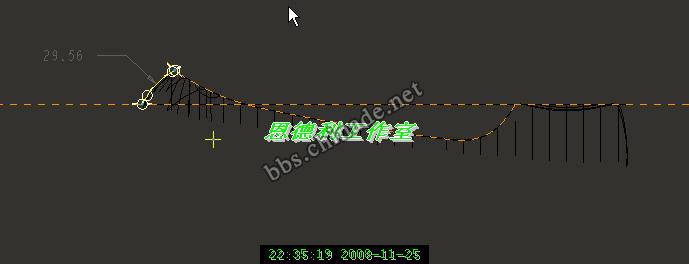

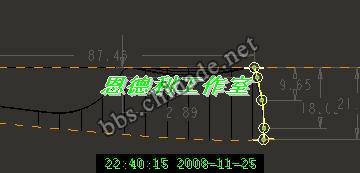

3.倒R角(想想为何此R角没有在上一步草绘时一起绘出?)

lrqanson · 发表于 2008-11-25 22:38:25

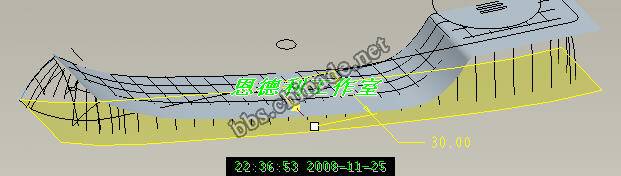

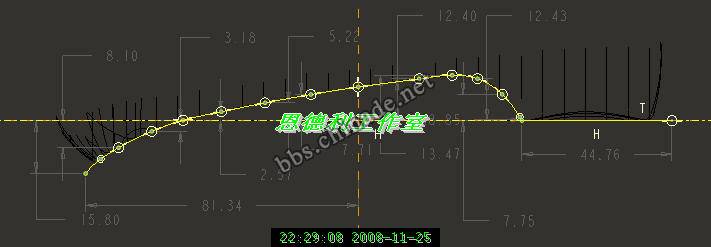

4.绘轮廓曲线(注意参考)

lrqanson · 发表于 2008-11-25 22:39:15

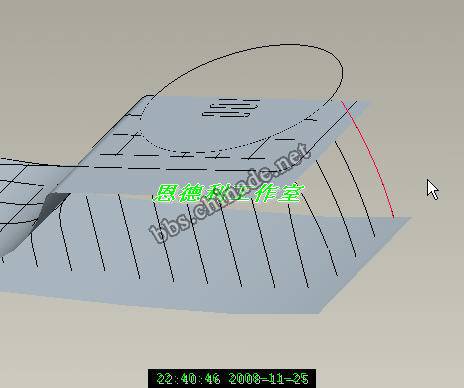

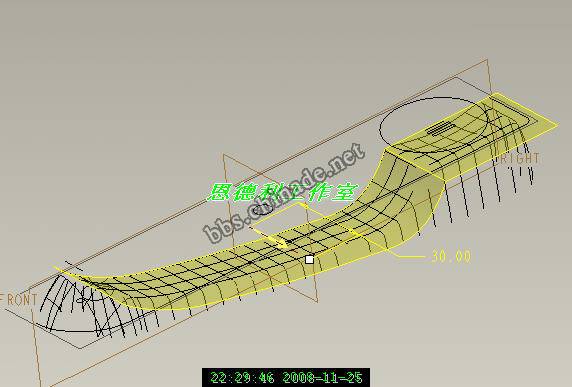

5.拉伸曲面

lrqanson · 发表于 2008-11-25 22:41:15

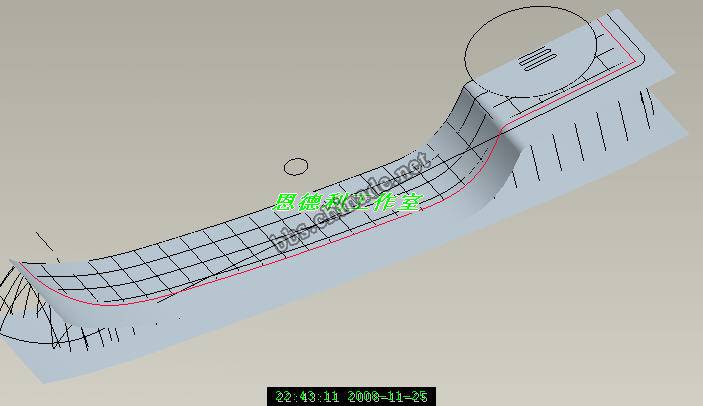

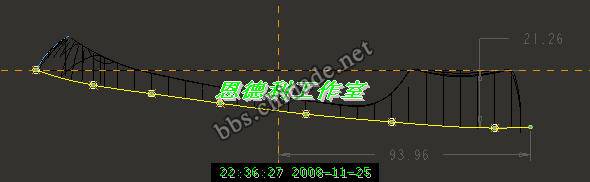

6.绘轮廓曲线(注意参考两拉伸曲面边线)

[ 本帖最后由 lrqanson 于 2008-11-25 22:42 编辑 ]

lrqanson · 发表于 2008-11-25 22:44:43

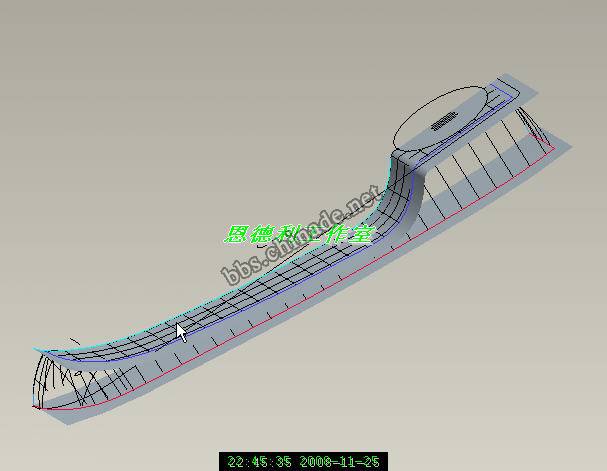

7.根据数据线轮廓创建投影曲线

lrqanson · 发表于 2008-11-25 22:45:58

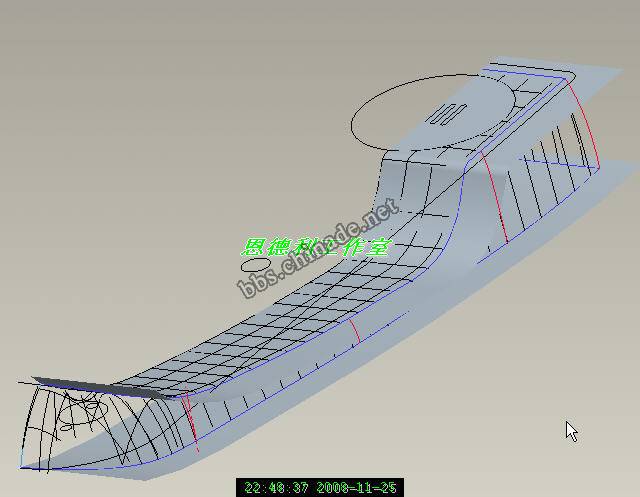

8.根据数据线轮廓创建投影曲线(创建时可将上曲面暂时隐藏,避免干预)

[ 本帖最后由 lrqanson 于 2008-11-25 22:47 编辑 ]

lrqanson · 发表于 2008-11-25 22:49:58

9.以草绘方式创建4条侧面外性曲线
