老太爷靠椅建模教程,附PRT下载

飞龙 · 发表于 2008-11-21 19:42:34

此题目已经结束，公布一下我的做法，欢迎各位兄弟姐妹参与交流讨论，期待不同的方法教程，因时间匆促，本教程如有不妥之处敬请指正！

原题地址：http://bbs.chinade.cc/thread-56246-1-1.html

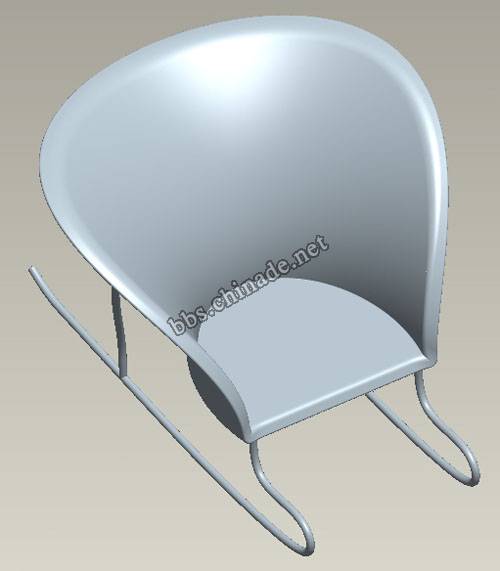

完成效果图：

飞龙 · 发表于 2008-11-21 19:43:03

下面教程开始

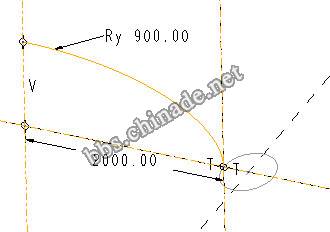

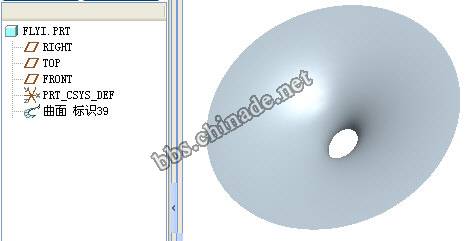

第一步、使用扫描扫出如图曲面，扫描轨迹为350*250的椭圆，扫描截面为一段椭圆弧

飞龙 · 发表于 2008-11-21 19:43:14

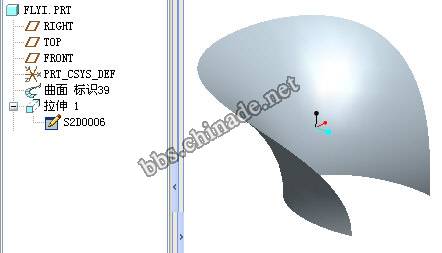

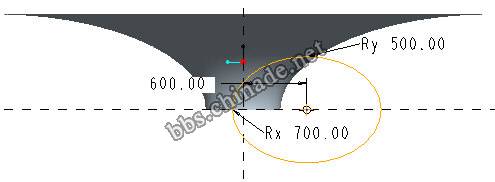

第二步、使用拉伸砍切曲面，如下图所示

飞龙 · 发表于 2008-11-21 19:43:35

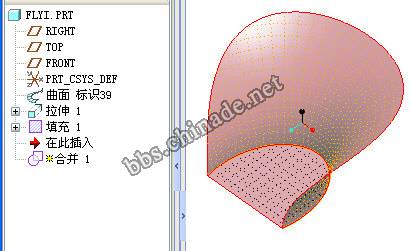

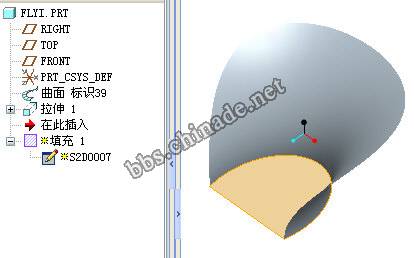

第三步、使用填充命令，绘制出底部平面，然后合并曲面

飞龙 · 发表于 2008-11-21 19:43:54

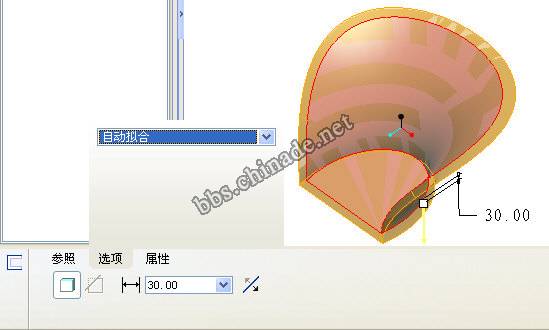

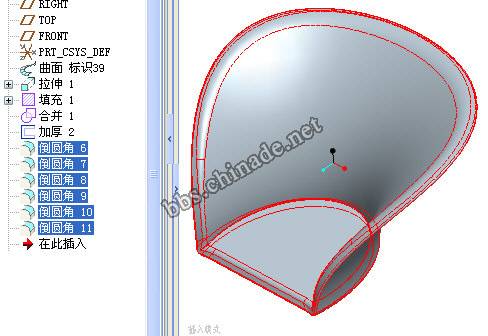

第四步：曲面加厚，注意在选项处选择“自动拟合”，然后边部倒圆角处理，如下图所示

飞龙 · 发表于 2008-11-21 19:44:07

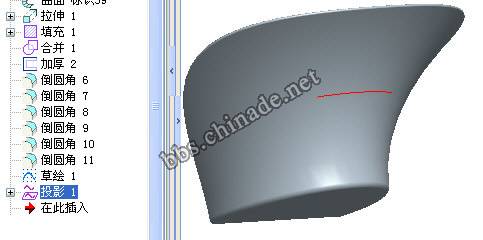

第五步：草绘一条曲线，然后使用投影的方式把曲线投影到后曲面上

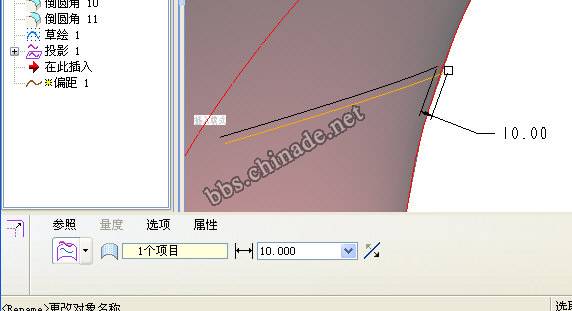

第六步：偏移曲线，在位移样式中选择“垂直于参照曲面偏移曲线”

飞龙 · 发表于 2008-11-21 19:44:21

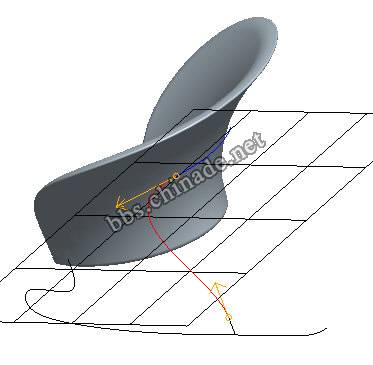

第七步：进入造型构建如图曲线，红色曲线处设置相切于刚才的偏移曲线

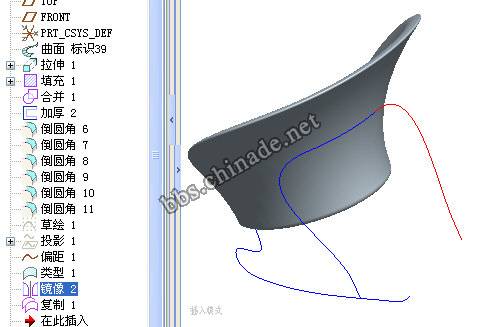

第八步：镜像曲线，然后将曲线复合成为一条曲线

飞龙 · 发表于 2008-11-21 19:44:36

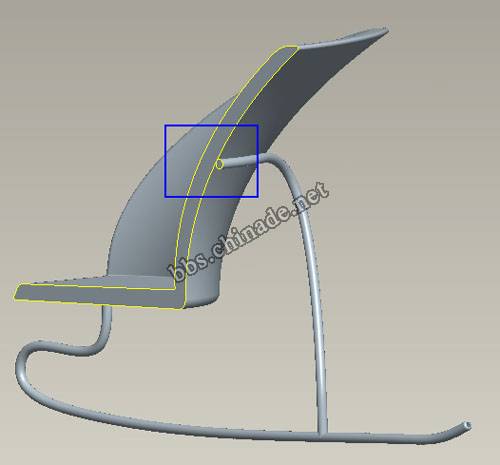

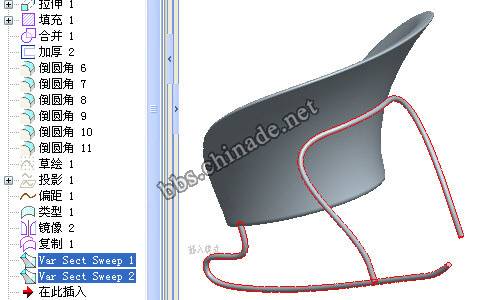

第九步：使用变截面扫描工具扫描出靠椅的支架钢条

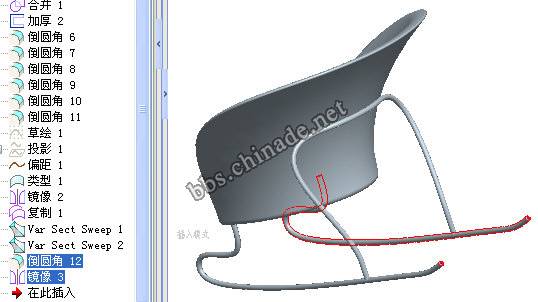

第十步：镜像出另一半，建模完成

PRT提供下载，BY PROE4.0，回复之后才能下载哦

游客，如果您要查看本帖隐藏内容请回复

liuleisx · 发表于 2008-11-21 19:57:59

赶上沙发了
出教程了好好学习

bule-conch · 发表于 2008-11-21 20:09:38

原来可以这样！
