[求助] 工程图中如何添加选项值(TOL_MODE)!

[复制链接]
发表于 2008-11-12 11:46:13 | 显示全部楼层 |阅读模式
我的工程图选项中没有TOL_MODE这个选项,如何添加进去呢?

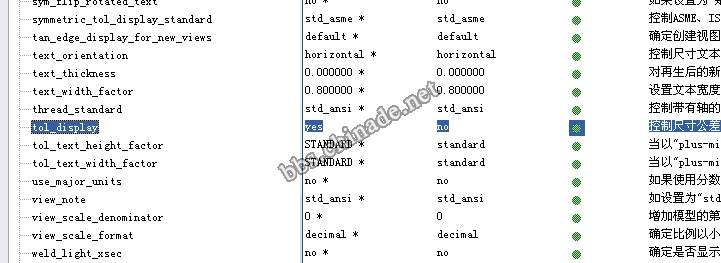

在一张工程图中,我只有几个尺寸需要公差。这个如何设定呢?我设置了TOL_DISPLY值为:YSE,那它所有尺寸都有公差了。
发表于 2008-11-12 12:35:02 | 显示全部楼层
支持一下.感谢分享
发表于 2008-11-12 14:07:32 | 显示全部楼层
原帖由 xtchukd 于 2008-11-12 12:35 发表
支持一下.感谢分享

这也感谢分享?
发表于 2008-11-12 14:15:21 | 显示全部楼层
原帖由 zhong1440 于 2008-11-12 11:46 发表
我的工程图选项中没有TOL_MODE这个选项,如何添加进去呢?

在一张工程图中,我只有几个尺寸需要公差。这个如何设定呢?我设置了TOL_DISPLY值为:YSE,那它所有尺寸都有公差了。

你想要几个数有公差并不难,你输入快捷健(D)--再按(新增)--在(公差)里面设置就可以了,看我的图片指示!
如果你想要几种公差类型就新增几个,在设置好保存在里面,标数的时候用你要的公式就可以了!
发表于 2008-11-12 14:42:24 | 显示全部楼层

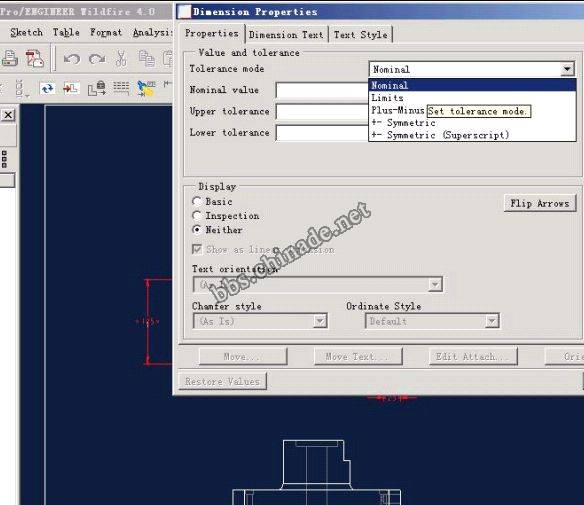

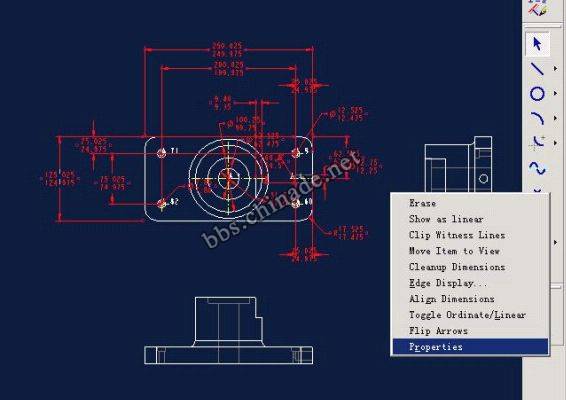

你可以选中你不要公差的尺寸,再属性中改为nomina就可以了。如图
发表于 2008-11-12 17:52:34 | 显示全部楼层
看错了,还以为是CAD,不好意思!
 楼主| 发表于 2008-11-12 19:51:34 | 显示全部楼层
嘿,5#楼的方法还真有用噢,不错,谢了
发表于 2008-12-25 21:15:45 | 显示全部楼层
谢谢..好东西
发表于 2009-4-29 21:01:40 | 显示全部楼层
感谢分享
