请问在工程图怎么样设置线形啊!我转好工程图,也标注好了尺寸,在打印的时候怎么样设置转换图的线的宽度,
   在打印的时候感觉图纸的线形太粗,但不知道怎么设置才能让线变细些啊!谢谢!
发表于 2008-11-8 08:55:33 | 显示全部楼层
在工程图里先将线的宽度设置好,这样打出来就可以了,

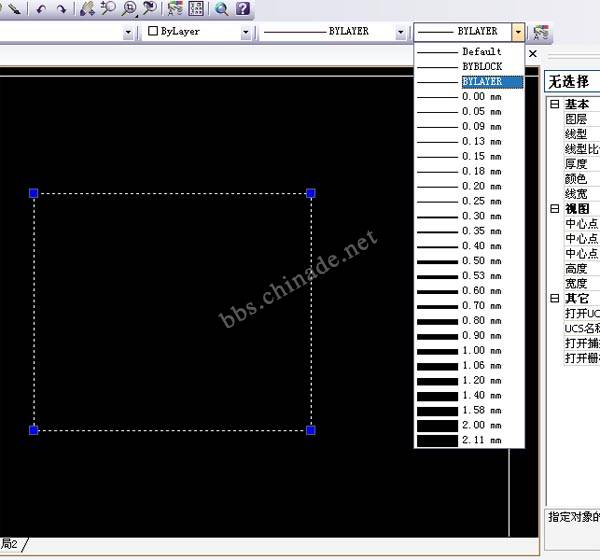

附件里就是简单的设置,如果是复杂的产品装配或零件图你应该建立层,
把一些特殊的线条分层管理,再到层里去修改线条宽度,这样比较方便点!
发表于 2008-11-8 09:53:11 | 显示全部楼层
论坛里有教程,问问题前应该先搜一下,

http://bbs.chinade.cc/viewthread ... hlight=%CF%DF%BF%ED
没试过不知道好不好用
 楼主| 发表于 2008-11-8 11:44:29 | 显示全部楼层
我是要求在pro-e中的工程图直接打印,不是转到cad中,在PRO-E的工程图可以设置线宽吗?
 楼主| 发表于 2008-11-8 11:47:05 | 显示全部楼层
找到了答案,谢谢斑竹
发表于 2008-11-8 20:24:07 | 显示全部楼层
我还嫌它打的不够粗,想加粗呢
发表于 2008-12-25 21:33:29 | 显示全部楼层
发表于 2008-12-28 00:46:34 | 显示全部楼层

设置配置文件即可

设置配置文件即可
