结构缩影问题

huangfan · 发表于 2008-11-1 08:44:51

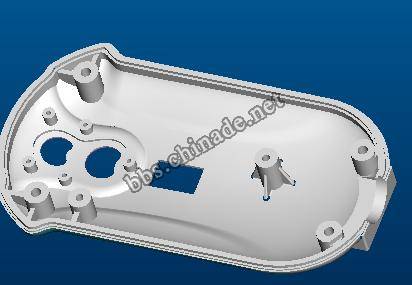

我这个图模具做出来中间这个柱子有缩影不知道怎么回事是不是加强筋不合理啊有那位老大能告诉下也能告诉做加强筋减少缩影的做法是不是有尺寸控制之类的小第万分感谢

PROE4.0YH · 发表于 2008-11-1 09:51:10

兄弟，见你的缩水问题有两个建议

1 .此柱的料位过厚，要和产品设计做出比例：50-60%比例一般都是这样算的，也要看什么料。

2.做产品的时候，要注意下外观，对这个产品如果不需很严格的处理喷油是可以复着的。但柱子要拔模处理，开模时以免受拉。

huangfan · 发表于 2008-11-1 10:33:44

我做的柱子厚度是0.8倍的厚度就是喷油了还是看得出缩影其它几个柱子是没有的我感觉不知道那里有问题

龙骑兵 · 发表于 2008-11-1 11:13:26

缩水一般就是局部厚度过厚，LZ中间那个螺丝柱子做的太粗了，这么粗的螺丝柱没有必要用什么加强筋。

kko · 发表于 2008-11-1 15:41:31

加强筋的高度是柱子高的2/3

801215 · 发表于 2008-11-2 07:23:25

从模温，调机，进胶，这几个方面去分析吧

xiaoyong · 发表于 2008-11-2 10:43:23

huangfan · 发表于 2008-11-3 13:02:37

还是不明白

txp · 发表于 2008-11-3 16:36:23

:lol :lol :lol

qwc5141 · 发表于 2009-3-10 20:06:11

你们说的50-60%比例是指产品壁厚比柱壁厚还要厚吗
