[原创] 水龍頭4分題gramwin版教程之我的補充

  [复制链接]
发表于 2008-10-22 09:37:52 | 显示全部楼层 |阅读模式
今天又把收集的老貼拿出來翻了下,動手跟著gramwin版大的水龍頭教程做了個。

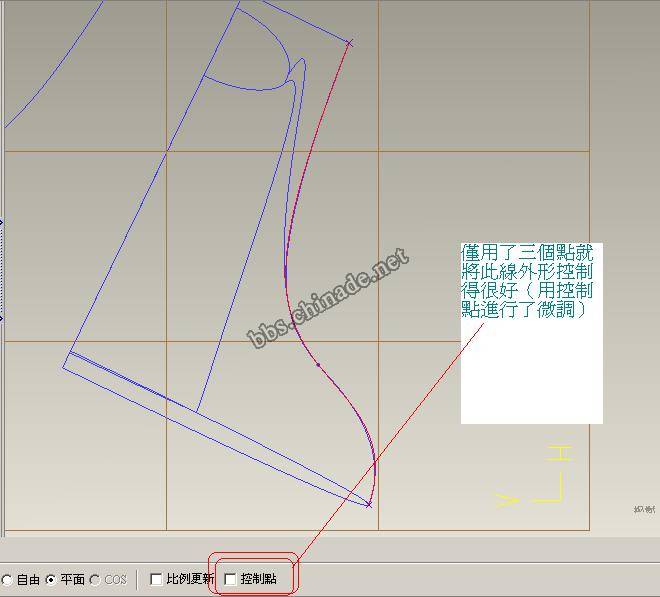

看跟做果然是兩回事,第一個STYLE線就把偶難住了---只用三個點要調到gramwin版的效果太難了!

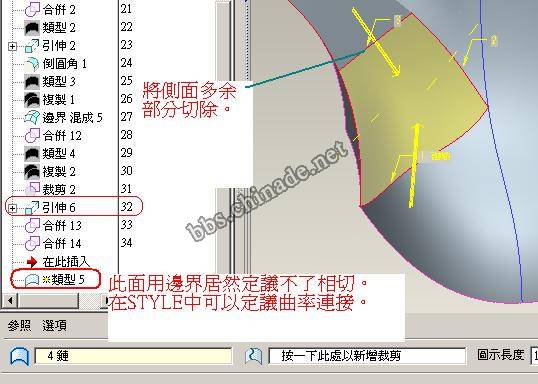

在此處設置曲率又被難住,只設得了相切。



反復揣摩之余,后段做法得到一新的思路,與大伙分享。

原教程地址:
http://bbs.chinade.cc/thread-53362-1-2.html

评分

1

查看全部评分

 楼主| 发表于 2008-10-22 09:52:53 | 显示全部楼层

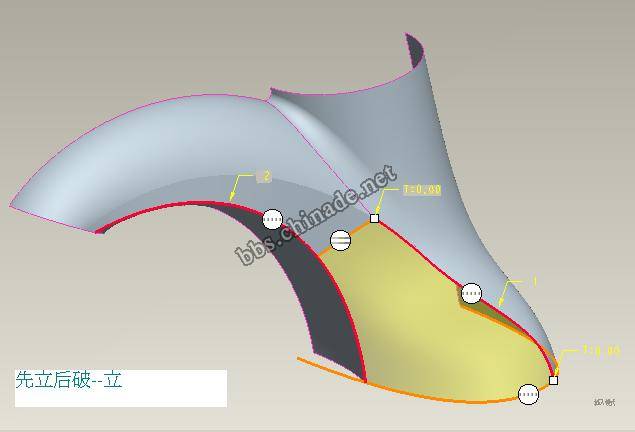

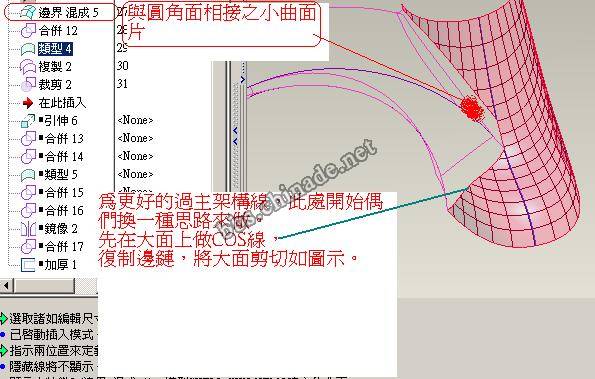

偶這種思路的出發點:讓下段面更好的過主架構線,便於控制外形。

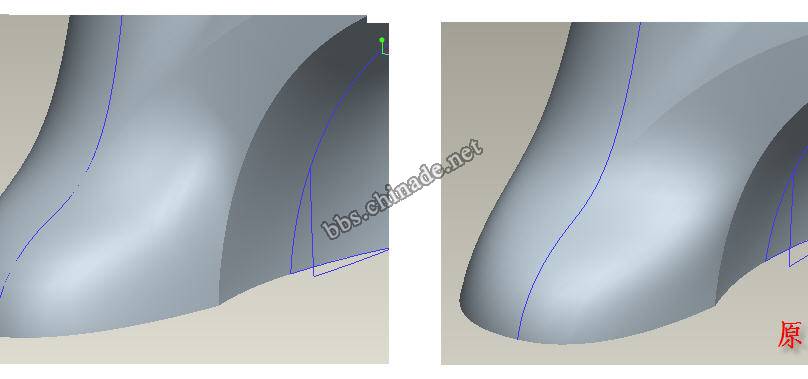

这种做法当初我也有用过,但个人觉得它并不理想,你在造型做这条线的时个就可以看到它并不理想,只要两点而线却直不起来。你细看接起的效果看下面图的比较。by-gramwin

[ 本帖最后由 gramwin 于 2008-10-22 20:31 编辑 ]
 楼主| 发表于 2008-10-22 10:00:02 | 显示全部楼层
29#特征之前均直接引用gramwin版大的原檔。

上個WF3.0的PRT,要的回個貼吧。

游客,如果您要查看本帖隐藏内容请回复
发表于 2008-10-22 10:01:03 | 显示全部楼层
第一个顶你!
发表于 2008-10-22 10:02:33 | 显示全部楼层
gramwin版

不是一般(人)啊!
发表于 2008-10-22 10:06:35 | 显示全部楼层
想了老半天都做不出来!
现在来看看你的 做法!
发表于 2008-10-22 10:12:55 | 显示全部楼层
发表于 2008-10-22 10:20:57 | 显示全部楼层
过来学习学习
发表于 2008-10-22 10:22:59 | 显示全部楼层
支持,
发表于 2008-10-22 10:43:50 | 显示全部楼层
感謝分享!!
