庆国庆-IGS过线补面题之教程一▲

飞龙 · 发表于 2008-10-10 21:36:20

原题地址：http://bbs.chinade.cc/thread-54588-1-1.html

这道题目做的人很多，感谢大家的积极参与，其实这一道题目难度并不大，可是真正做得很好的也没有几个，题目结束，5楼的做得不错，我就用5楼的做法来讲一下这道构面题目的解法，更多方法请开帖发布教程！

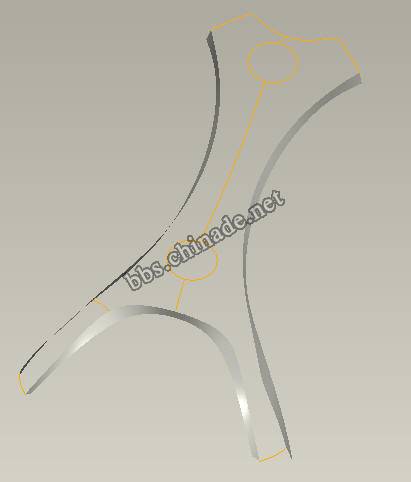

题目提供的线架构如下图：

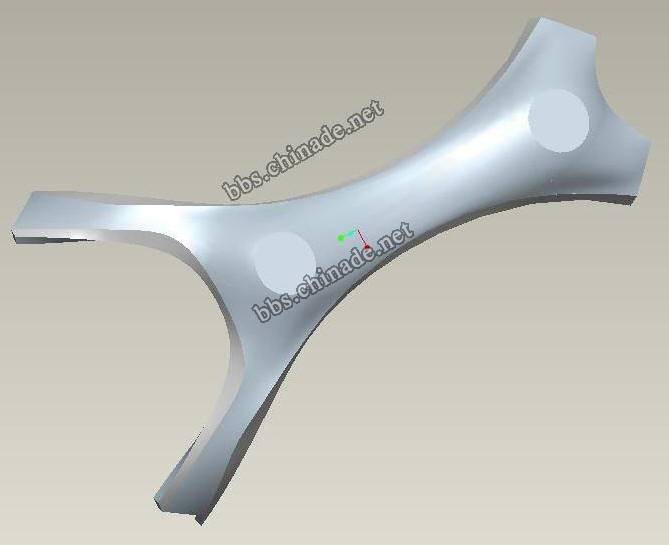

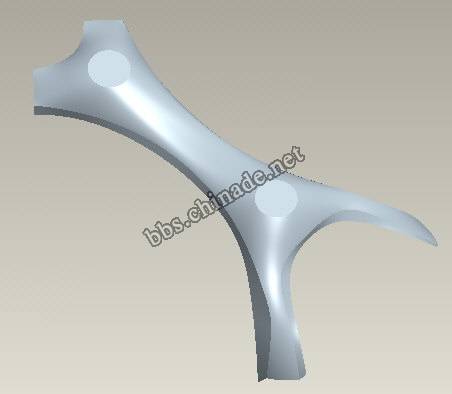

完成后如下图：

飞龙 · 发表于 2008-10-10 21:39:03

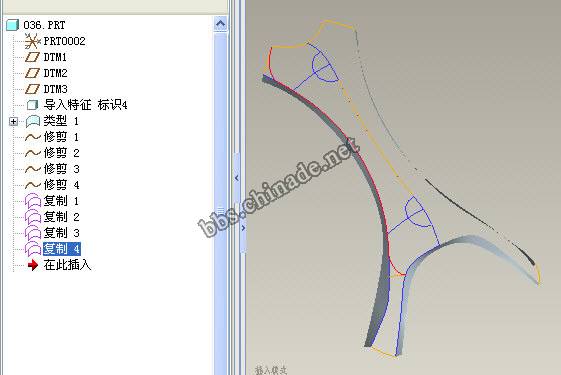

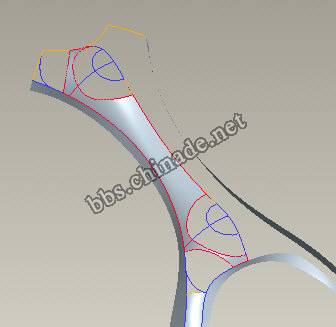

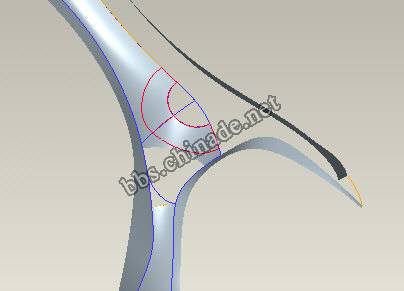

第一步：进入造型创建如图曲线

第二步：对曲线进行修剪复合操作，不清楚者可以下载PRT来参考学习，这里不作细讲

飞龙 · 发表于 2008-10-10 21:40:04

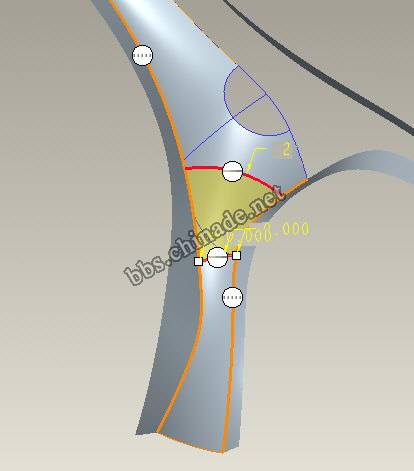

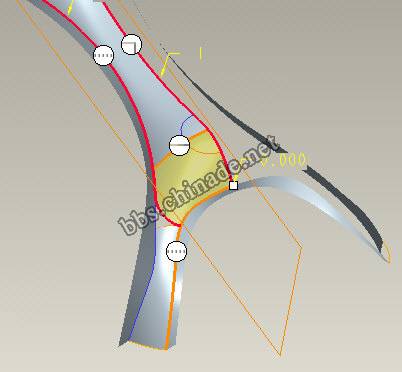

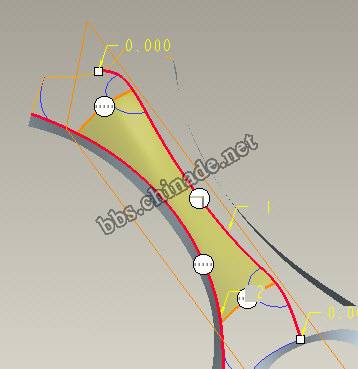

第三步：使用边界混合构建如下图曲面

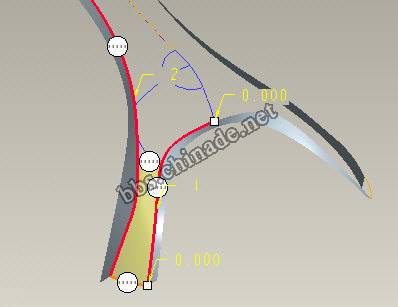

第四步：使用边界混合构建如下图曲面

飞龙 · 发表于 2008-10-10 21:41:04

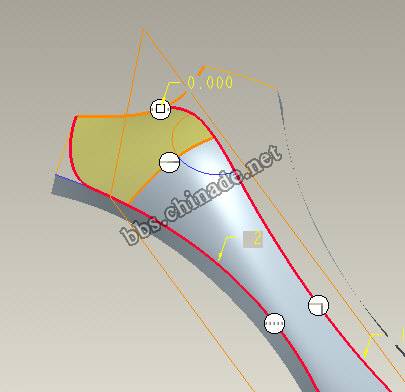

第五步：使用边界混合构建如下图曲面

第六步：使用边界混合构建如下图曲面

飞龙 · 发表于 2008-10-10 21:44:09

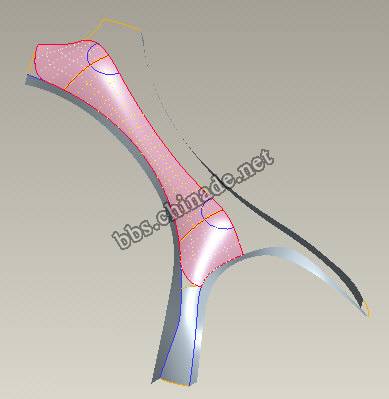

第七步：合并红色部份曲面

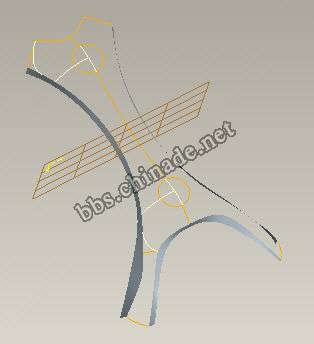

第八步：使用拉伸砍切曲面，见下图

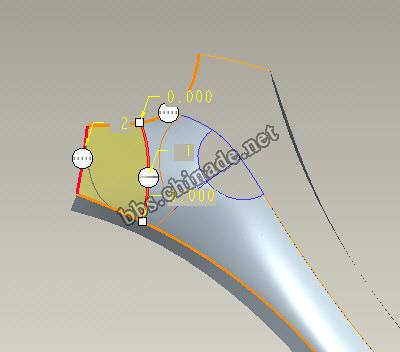

第九步：使用边界混合构建如下图曲面

第十步：使用边界混合构建如下图曲面

飞龙 · 发表于 2008-10-10 21:45:06

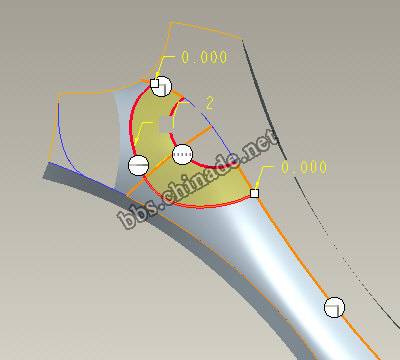

第十一步：使用边界混合构建如下图曲面

第十二步：使用边界混合构建如下图曲面

飞龙 · 发表于 2008-10-10 21:47:07

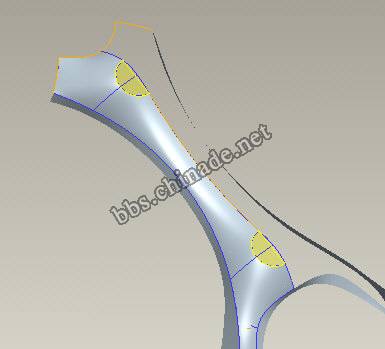

第十三步：使用填充曲面做出两半圆形曲面

第十四步：合并曲面然后镜像，再合并曲面，得到如下图效果

飞龙 · 发表于 2008-10-10 21:48:51

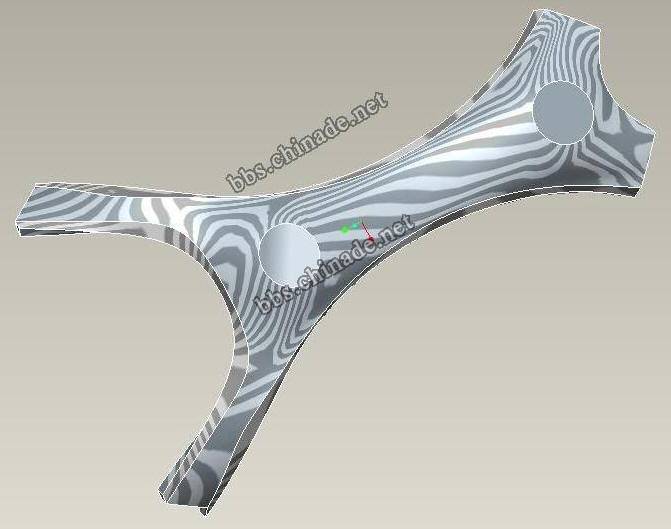

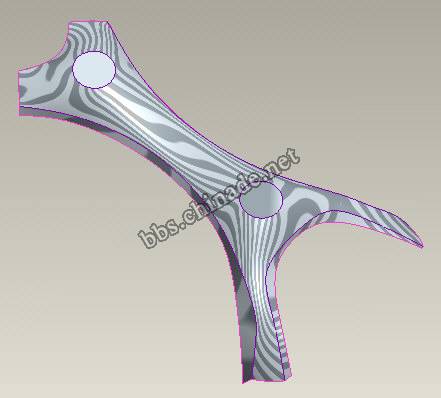

斑马纹分析效果

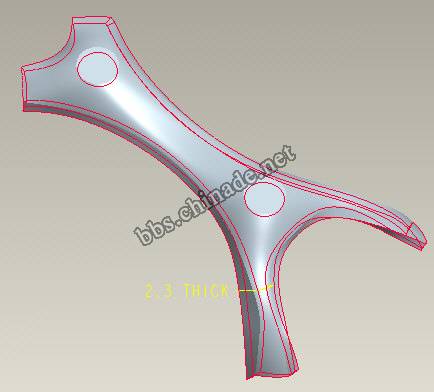

曲面垂直向内加厚2.3

飞龙 · 发表于 2008-10-10 21:50:14

教程结束，希望能够看到更多不同的方法教程公布

个别细节地方不明白的请到这里的5楼下载PRT参考学习吧： http://bbs.chinade.cc/thread-54588-1-1.html

xtchukd · 发表于 2008-10-10 22:07:21

厉害,这样也可以啊
