[求助] 装配图的局部剖

[复制链接]
发表于 2008-10-9 10:31:50 | 显示全部楼层 |阅读模式

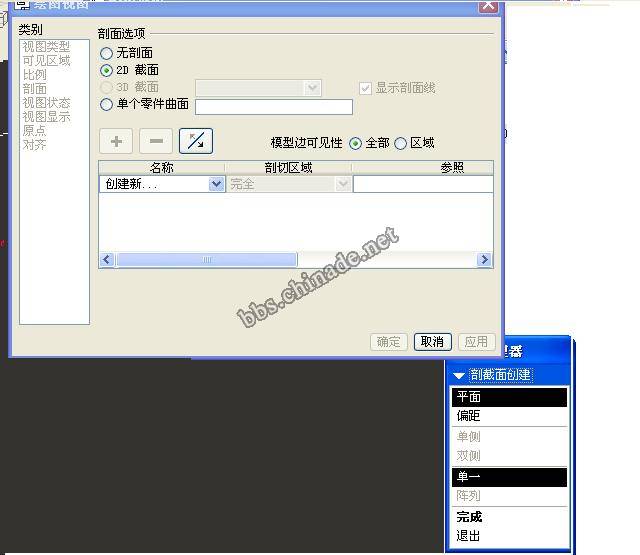

在装配图中做局部剖,参照怎么选择?希望高手指点一下。

[ 本帖最后由 0212201971 于 2008-10-9 10:43 编辑 ]
发表于 2008-10-10 13:09:44 | 显示全部楼层
局部剖就画个剖截面啊。点选完成就会进入选择画线阶段。


对楼主照片很不以为然,,,,90后??
发表于 2008-10-10 13:20:02 | 显示全部楼层

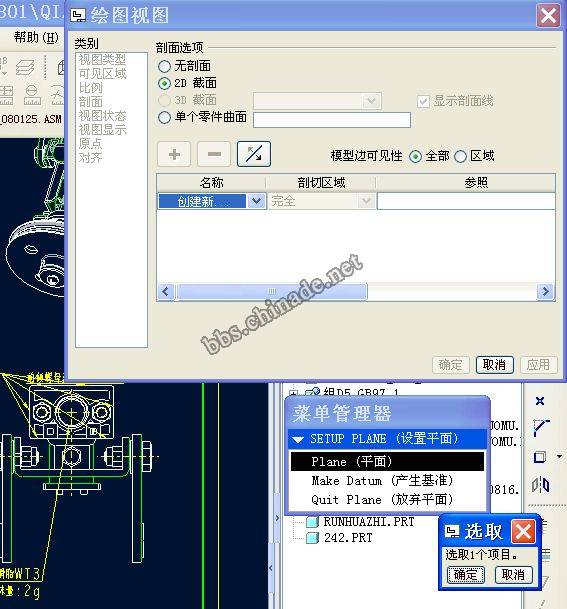

接下来需要输入截面名称,之后选择平面或者重新创建平面。
[attachimg]

[ 本帖最后由 ktlhh 于 2008-10-10 13:30 编辑 ]
发表于 2008-10-11 15:15:58 | 显示全部楼层
 楼主| 发表于 2008-10-13 08:17:36 | 显示全部楼层
当时不知道怎么回事 默认全剖的 现在又好了
