圆环阵列教程

bule-conch · 发表于 2008-10-4 12:44:40

放假回来了，想学习着做一个小小的教程。
做这个圆环阵列的方法是从前辈身上学习到的，感觉比较特别，拿出来跟论坛的朋友们分享一下！
第一次做教程，如有不当之处还请大伙提出，多多包涵！谢谢！
开始吧：
大多情况下，阵列的关键是需要我们做出一个（一组）驱动尺寸（角度）作为驱动来完成的！而像这题的，我们往往会利用基准点，轴或者基准面来配合做出驱动尺寸的。这里我们尝试用别的方法来替代做出。

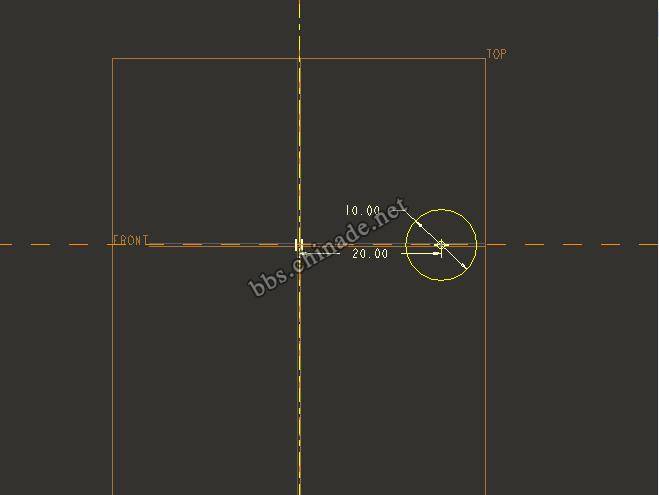

1.首先以top为草绘平面使用旋转方式建立一个圆环。

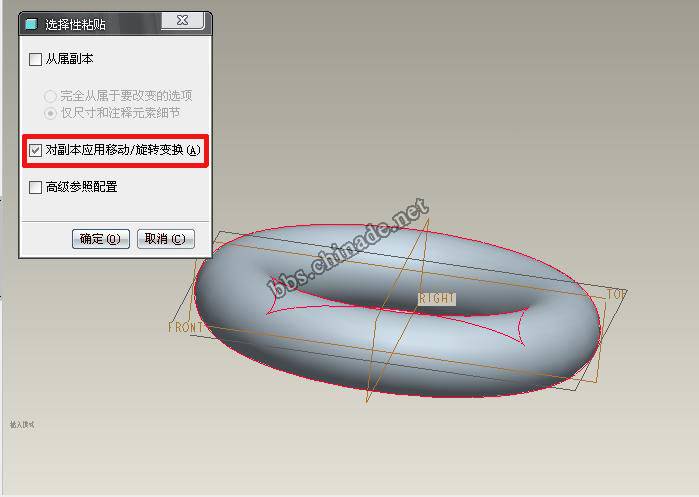

2.复制圆环--选择性粘贴（只选择如图所示“对副本应用移动/旋转变换”）

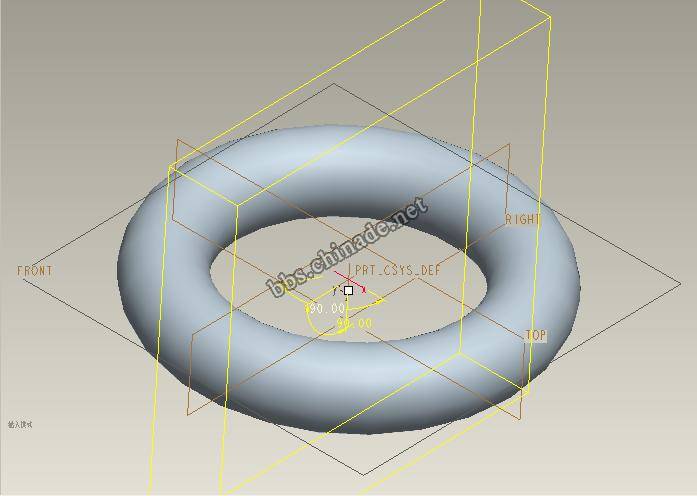

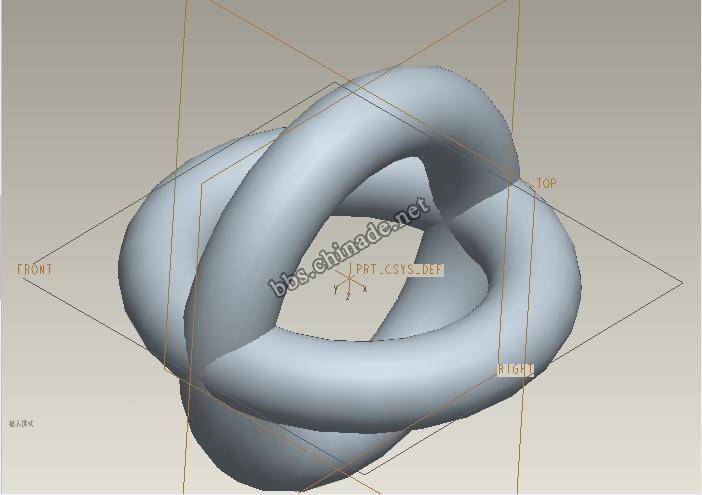

将圆环分别绕x轴和z轴各旋转90°，生成特征如下。

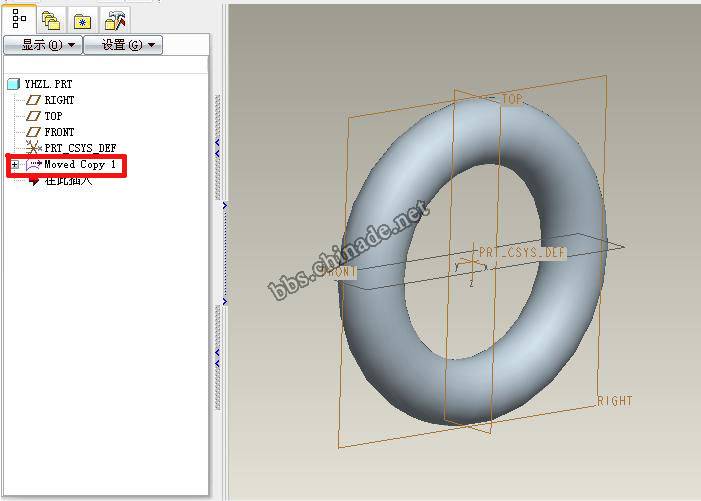

3.把原始的圆环隐藏，甚至可以把它彻底删除（这时你会发现，删除原始特征后，它所附属的特征并没有跟随删除）

[ 本帖最后由 bule-conch 于 2008-10-4 13:49 编辑 ]

飞龙 · 发表于 2008-10-4 12:48:16

图片怎么一张都看不到,请重新编辑你的帖子,把图片重新传上来,上传图片的时候要注意图片不能过大,然后就是一次不要传超过五张以上的图片,图片较多的时候就分多几次上传吧!

bule-conch · 发表于 2008-10-4 12:56:12

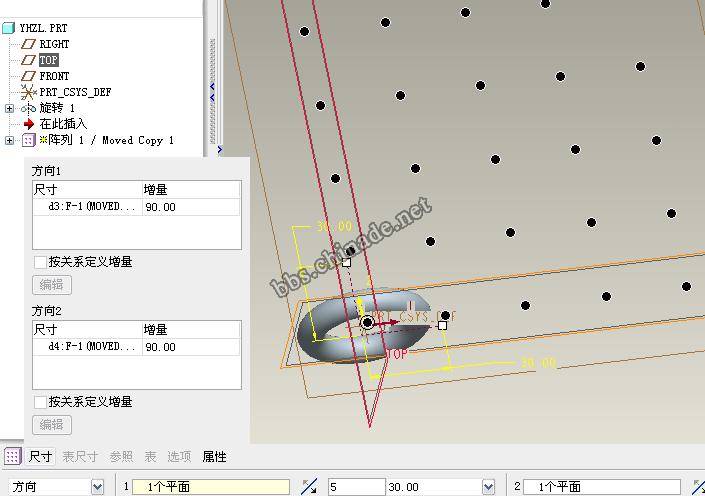

4.进行阵列，选取“方向”方式，以front和right平面作为阵列方向，阵列个数可随意设定，而阵列间距则要根据前面旋转草绘时所设数据来设定（来保证环环相扣）我这里分别设了5和30.

分别为第一和第二方向添加一个驱动尺寸（前面生成的两个90°），要注意那个方向对应那个角度，否则不能做出所要的结果！

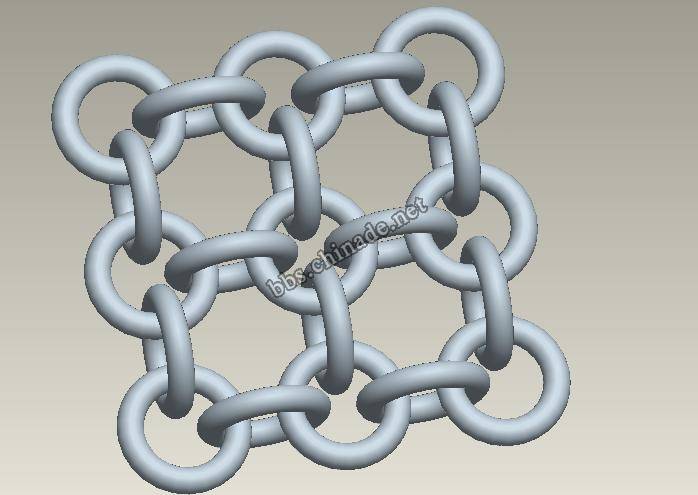

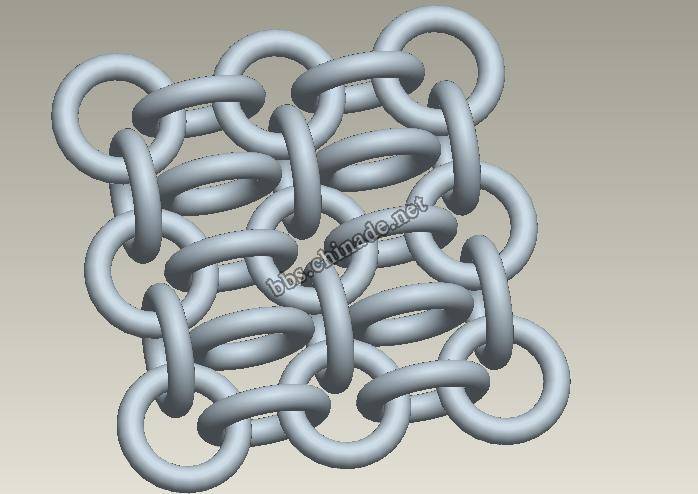

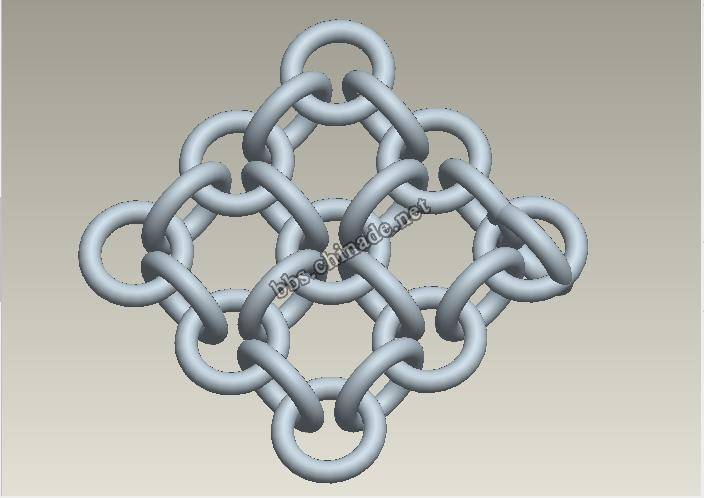

5.钩选确定后得出结果如下

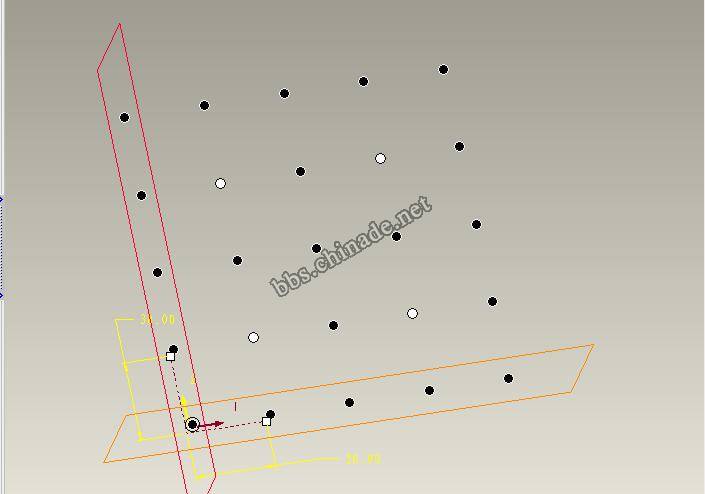

发现有不需要的圆环,回头编辑定义阵列，点击黑点把不要的隐藏掉...

......................................................................................................................................................End

[ 本帖最后由 bule-conch 于 2008-10-4 13:40 编辑 ]

bule-conch · 发表于 2008-10-4 12:59:57

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 bule-conch 于 2008-10-4 13:01 编辑 ]

bule-conch · 发表于 2008-10-4 13:02:29

OK了！应看到图片了！

眼过无痕 · 发表于 2008-10-4 13:34:11

好教程

miggceyang · 发表于 2008-10-4 13:54:49

看看....

凉廷 · 发表于 2008-10-4 15:41:40

好教程，前几天放假论坛有点冷清，现在热起来了！

WBDCY · 发表于 2008-10-4 15:44:37

教程不错.谢谢分享

r040bk20033015 · 发表于 2008-10-4 16:26:11

不错
