一個簡單的3D標注

任我游nemo · 发表于 2008-9-12 14:15:37

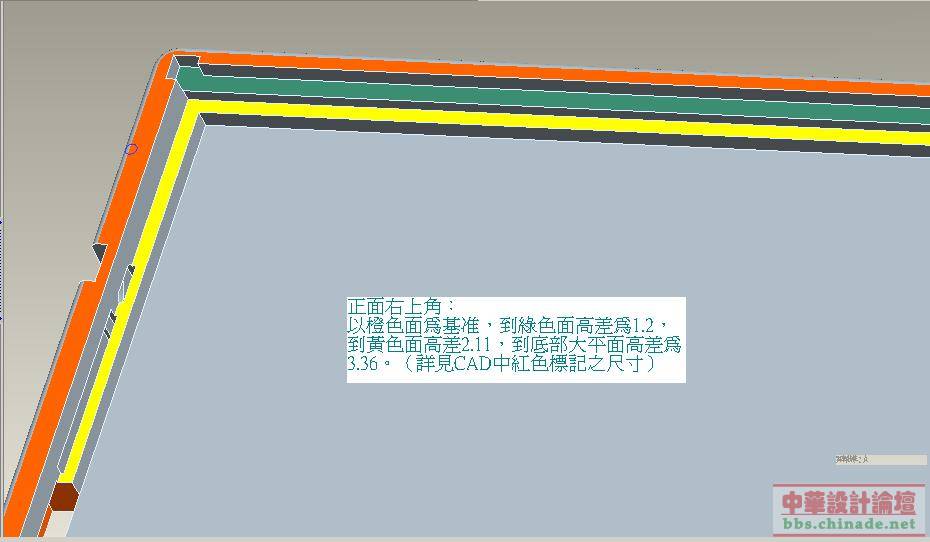

如附圖示之三個尺寸，偶試過用插入注釋--參照尺寸的方法，但出來的尺寸全跑到角落里去了。

想要的效果，尺寸出現在剖面附件的合理位置。

會的朋友教一下

[ 本帖最后由任我游nemo 于 2008-9-25 13:35 编辑 ]

任我游nemo · 发表于 2008-9-12 14:20:11

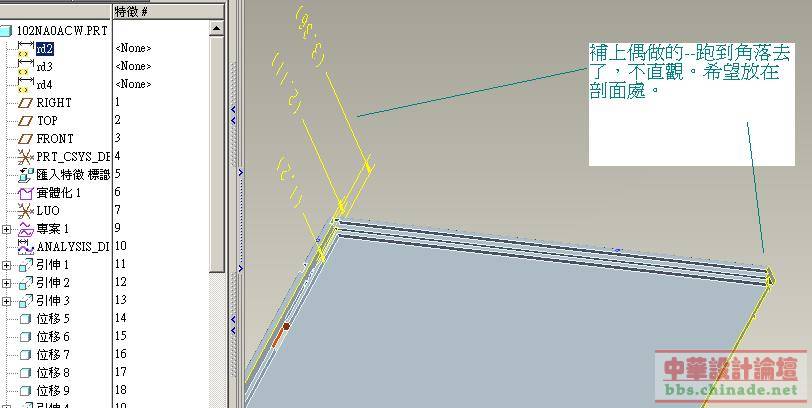

上一張自已沒做好的圖。

惠州表业 · 发表于 2008-9-12 14:52:00

标尺寸我是一窍不通呀!

任我游nemo · 发表于 2008-9-12 15:23:39

表哥做結構的也很少用3D標注啊

飞龙 · 发表于 2008-9-12 15:31:11

这个3D标注我都没有用过，帮不上忙

残剑 · 发表于 2008-9-12 15:48:32

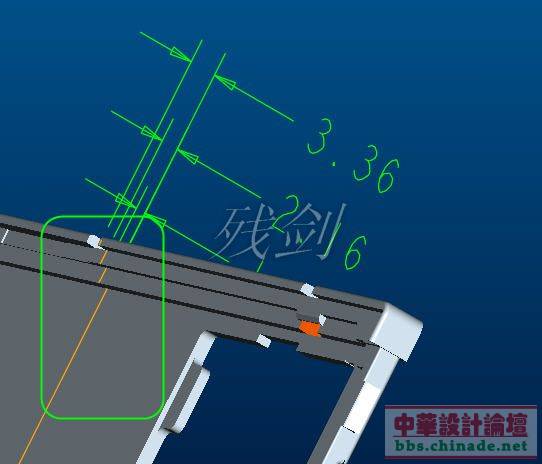

主要是参照的问题。
这样行不？？

残剑 · 发表于 2008-9-12 15:51:22

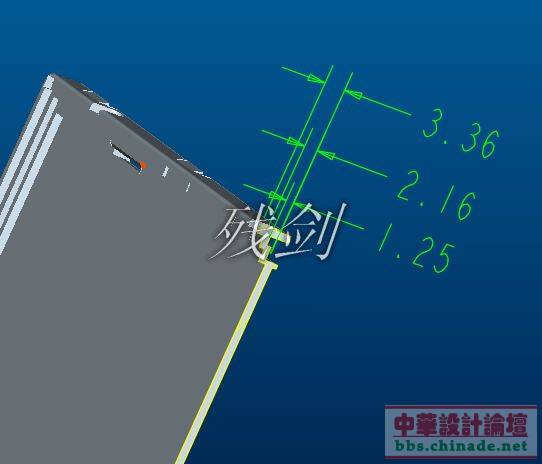

从截面处加曲线作标注参照。

任我游nemo · 发表于 2008-9-12 16:00:06

原帖由残剑于 2008-9-12 15:51 发表
从截面处加曲线作标注参照。
154854

這一招相當不錯，（還可將輔助線條隱去）

是做給BOSS看的，2D圖上線條太多了，說看不懂。

任我游nemo · 发表于 2008-9-12 16:03:48

用6#及10樓的方法均可解決此問題

[ 本帖最后由任我游nemo 于 2008-9-25 13:31 编辑 ]

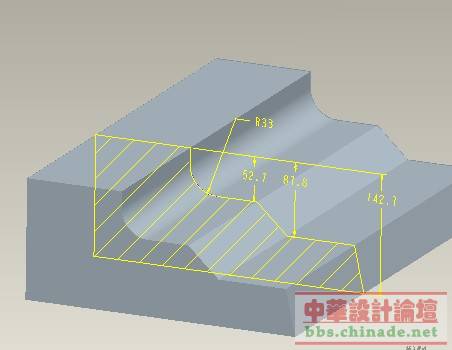

biger · 发表于 2008-9-15 09:42:29

常用.
