在工程图的视图中如何有局部视图又有断视图呢?

wjt276 · 发表于 2008-9-12 10:39:28

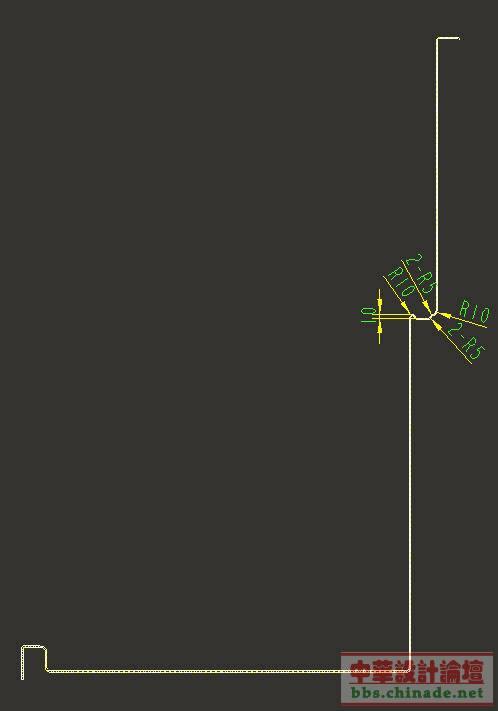

原图为:全视图:

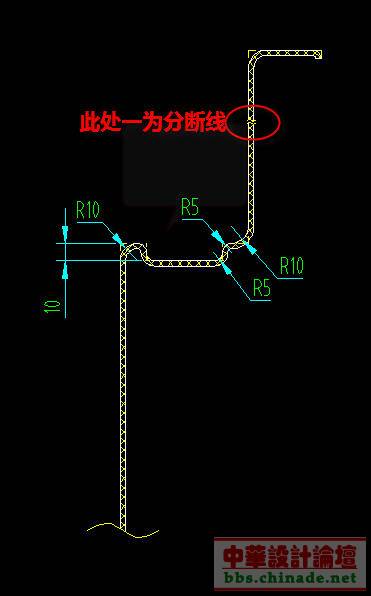

想完成的效果见下图

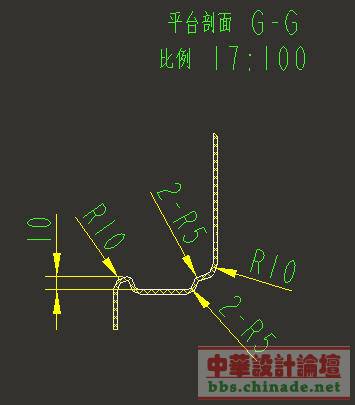

可我只能图出此图来

高手帮助呀.怎么做呀.CAD里好方便,但PROE怎么做呢.

莫惜言 · 发表于 2008-12-19 14:37:05

正想知道这个问题，做出的只有水平的模式。

jana1986 · 发表于 2008-12-21 11:42:18

等待高手的解答……
