分享一下异形三通补面题我的解法

飞龙 · 发表于 2008-9-11 21:08:59

原题地址：http://bbs.chinade.cc/thread-53773-1-1.html

这是UG版出的一道很不错的构面练习提高题材，参与做题的人还是挺多的，下面就我的做法，和大家交流一下，欢迎大家分享不同的解法！

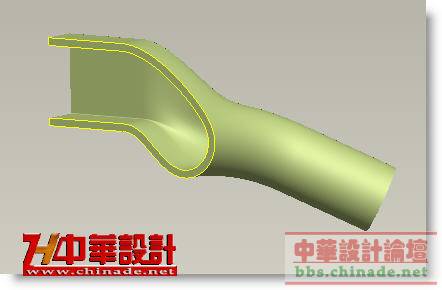

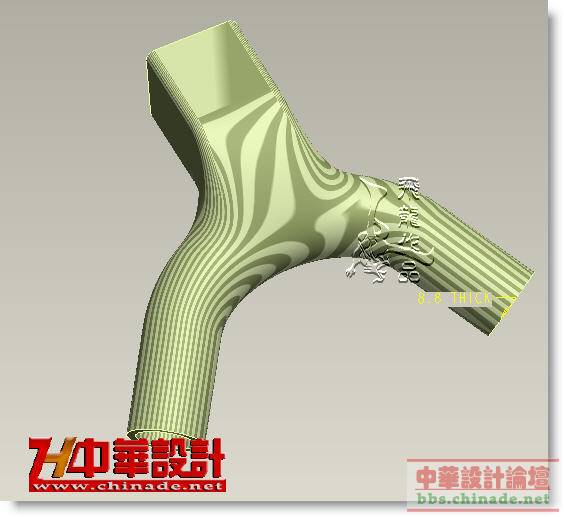

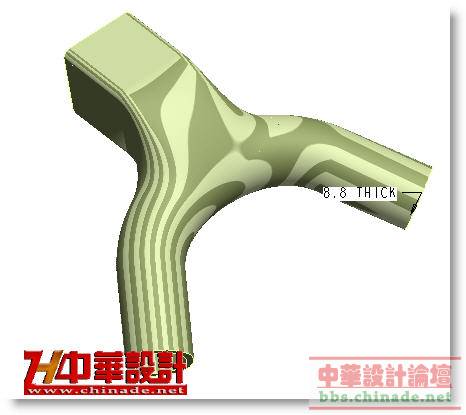

完成之后的效果：

飞龙 · 发表于 2008-9-11 21:11:28

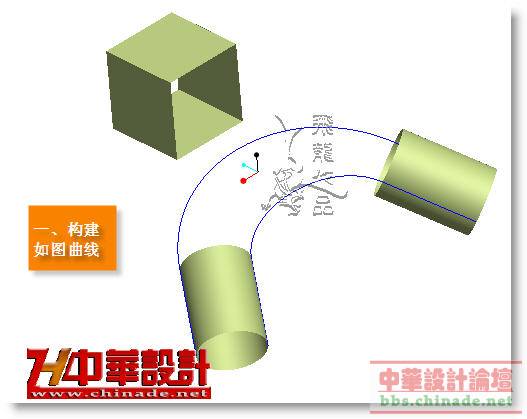

一、构建如图曲线

飞龙 · 发表于 2008-9-11 21:11:50

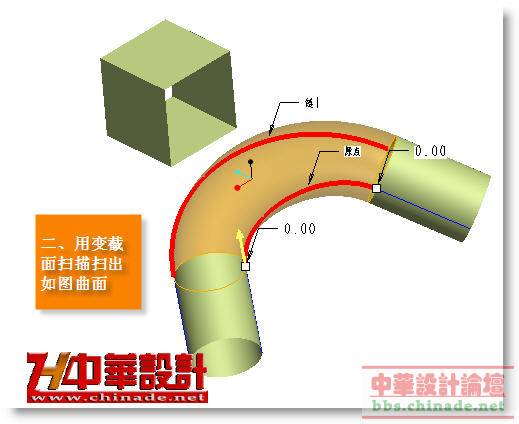

二、用变截面扫描扫出如图曲面

飞龙 · 发表于 2008-9-11 21:12:22

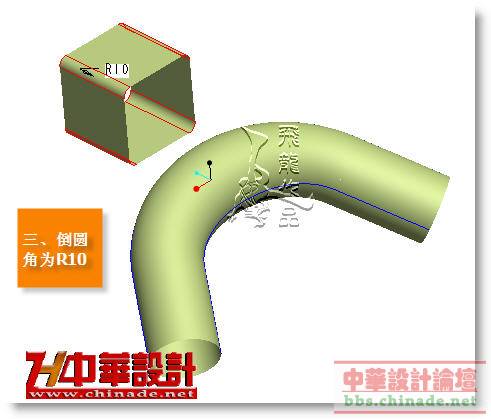

三、倒圆角为R10

飞龙 · 发表于 2008-9-11 21:12:49

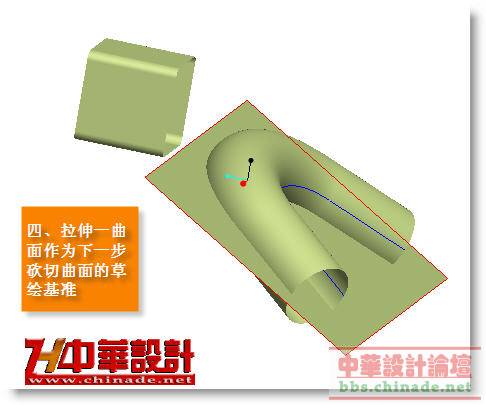

四、拉伸一曲面作为下一步砍切曲面的草绘基准

飞龙 · 发表于 2008-9-11 21:13:12

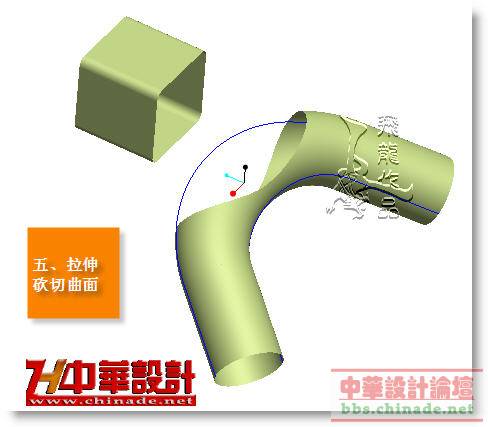

五、拉伸砍切曲面

飞龙 · 发表于 2008-9-11 21:13:37

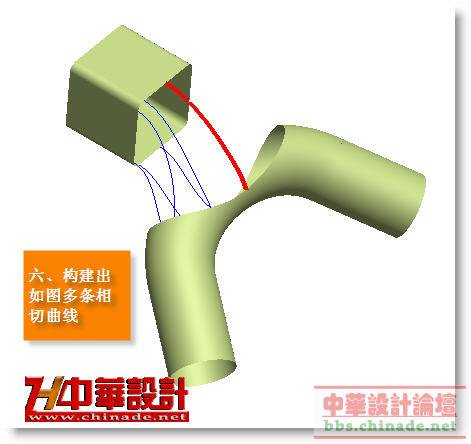

六、构建出如图多条相切曲线

飞龙 · 发表于 2008-9-11 21:14:02

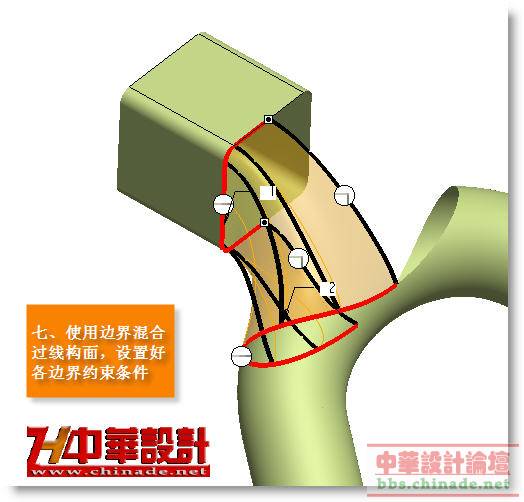

七、使用边界混合过线构面，设置好各边界约束条件

飞龙 · 发表于 2008-9-11 21:14:33

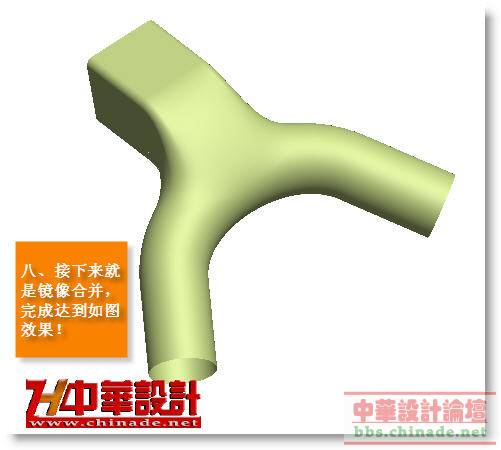

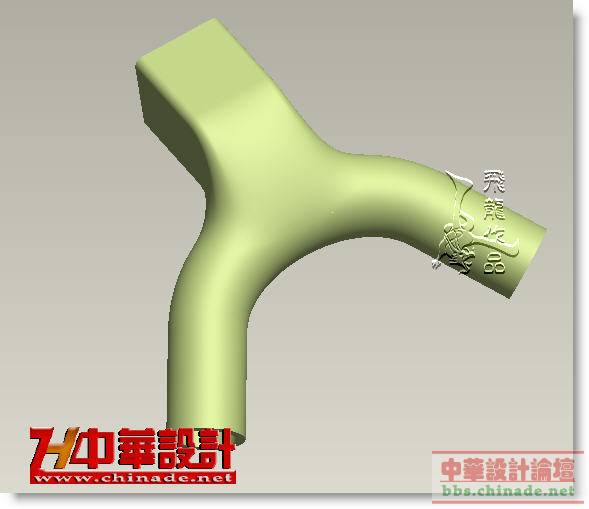

八、接下来就是镜像合并，完成达到如图效果！

3wwwolf · 发表于 2008-9-11 21:21:59

学习了
