请问将一个产品包围起来的方体怎么做？

panna · 发表于 2008-9-11 14:15:36

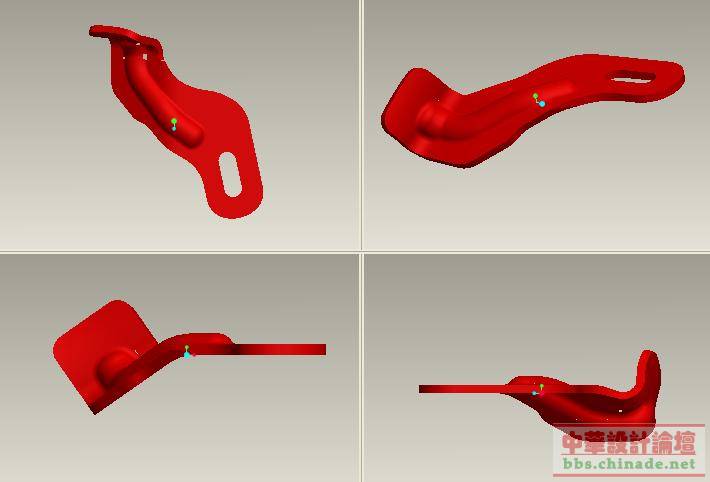

下图的产品是个冲压件，请问怎么做出来一个长方体刚好将此产品包围呢？我要的就是哪个方体的长宽高的尺寸，那位好心人能告诉我，非常感激/

那样不规则的产品好象用偏移不怎么好吧？
我要的是刚好将产品包围的哪个长方体
这是客户发过来的，是其他格式的文件，所以也没基准面，如果做基准面又不好做，就算做了基准面那做出来的实体未必就是刚好将产品包围的最小长方体
我记得PRO/E中制造中有个创建体积块，是不是那样就是刚好将产品包围的体积块呢？

飞龙 · 发表于 2008-9-11 14:34:01

这个很容易做到吧，首先你要确定你的产品如何固定摆放，然后测量出产品的各个方向的外观最大尺寸应该就OK了

panna · 发表于 2008-9-11 14:52:37

不规则产品几乎都是曲面，很难定位啊，我那样做就不一定是最小的尺寸了

biger · 发表于 2008-9-11 15:06:20

做过包装设计的应该很容易明白它.
你把它最长的轮廓距离做为方体的对角线吧.

gaojiali21 · 发表于 2008-9-15 15:00:30

你将它投影到工程图上，然后测尺寸
