在 Pro/ENGINEER Wildfire 野火版 3.0 中如何进行快速打印

champinyi

快速打印零件或组件     在使用标准应用程序（零件或组件）时，可以使用“快速打印”命令（“文件”>“快速打印”），直接出图活动模型的视图，而不必手动创建绘图。
    通过指定以下一种布局和打印机配置文件，可以创建出图：
    手动布局 - 指定每个页面的视图数、已命名的视图、每个已命名视图的比例，以及每个视图的显示造型。
    投影布局 - 根据已命名视图选择投影布局。
    绘图模板 - 使用模板定义布局的每一方面（打印机配置除外）。

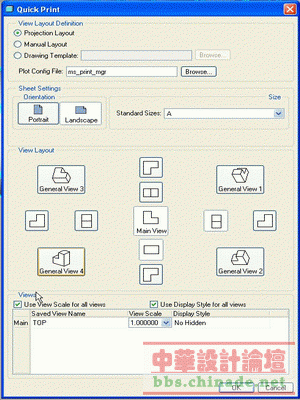

    出图反映了当前模型的层设置、简化表示状态、分解状态和区域修剪，并且在好像创建和出图了绘图的情况下出现。在 Pro/ENGINEER 进程中会自动拭除用于创建出图的文件。（图 1）

直接出图的配置
    在设置直接出图时，使用以下配置选项：
    quick_print_plotter_config_file - 指定在使用“快速打印”命令时缺省绘图仪配置文件 (.pcf) 的路径。
    如果绘图仪设置为 ms_print_mgr，则不需要其他选项。如果它未设置为 ms_print_mgr，则应向绘图仪配置文件添加 plot_file_dir 和 plotter_command 的值。
    如果未设置 quick_print_plotter_config_file，则它缺省为 <Pro/E_loadpoint>/text/plot_config/postscript.pcf（在 UNIX 上）和/text/plot_config/ms_print_mgr.pcf（在 Windows 上）。
    在“快速打印”对话框中定义的 .pcf 会覆盖配置选项设置。
    quick_print_drawing_template - 指定在使用“快速打印”命令且将“绘图模板”选作“查看布局定义”时缺省绘图模板文件的路径。
    “快速打印”对话框中的一些设置可能会与绘图仪配置文件中的设置相冲突。例如，绘图仪配置文件的 plot_access 和 allow_file_naming 设置可能会被“快速打印”中的设置所覆盖。
      绘图仪配置文件中的一些设置会被“快速打印”忽略，因为它们不适用于“快速打印”。绘图仪配置文件中被“快速打印”忽略的设置包括 paper_size和paper_size_allowed。与“快速打印”一起使用的绘图仪配置选项包括 plot_label、plot_sheets、plot_file_dir 和 plot_segmented。
    使用投影布局快速打印零件或组件
    单击“文件”>“快速打印”后，“快速打印”对话框即会打开。将“投影布局”选作“查看布局定义”时，按照以下过程进行。
    在“出图配置文件”框中，键入绘图仪配置文件 .pcf 的路径，或单击“浏览”然后选择该文件。
    如果设置了配置选项 quick_print_plotter_config_file，则会自动定义绘图仪配置文件的路径。可以通过键入另一个 .pcf 文件的路径或浏览到该文件来覆盖配置选项。
    单击“纵向”或“横向”以指定页面的方向，并单击“标准尺寸”框以选择页面尺寸。
    要将相同的视图比例和显示造型用于所有视图，请单击“针对所有视图使用视图比例”和“针对所有视图使用显示造型”复选框。注意“主视图”的“视图比例”和“显示造型”缺省值列在对话框的“视图”区域中。
    要指定特定的视图比例和显示造型，请清除这些复选框。
    单击“主”视图的“保存的视图名称”框，然后选择另一个名称，或者保留缺省的“标准方向”名称。
    在“视图比例”和“显示造型”框中单击，以选择新的值或造型，或者接受“主”视图的缺省值。
    在“视图布局”区域中，单击想要的投影视图。投影视图确定着视图布局和定位。
    投影视图在“视图布局”区域中是无标签的框。
    如果需要，单击一个一般视图。每个一般视图均列在对话框的“视图”区域中。
    如果选择了“针对所有视图使用视图比例”或“针对所有视图使用显示造型”，则“视图比例”和“显示造型”的值最初缺省为“主”视图的值。如果更改了“主视图”或任何一般视图的“视图比例”或“显示值”值，则列出的所有视图的该值都会改变。
    如果清除了“针对所有视图使用视图比例”和“针对所有视图使用显示造型”复选框，则可以针对“主”视图或任何一般视图进行更改，而不会影响到其他值。
    单击“确定”以出图零件或组件。
    如果无法找到绘图仪配置文件，或者该文件缺少必需的值，又或者该文件生成绘图仪错误，则在您单击“确定”后会打开错误对话框。视错误而定，您可以重定向到正确的绘图仪配置文件，或从对话框中编辑绘图仪配置文件。
    如果定义了模型网格，并且出图投影布局视图或手动布局视图，则会自动为带有正确方向的所有视图出图模型网格。
