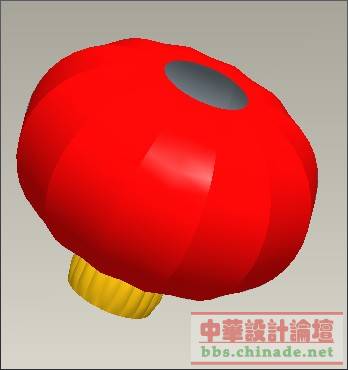

[分享] 可变剖面扫描出的灯灯笼

[复制链接]
发表于 2008-9-10 20:50:43 | 显示全部楼层 |阅读模式
我在开思论坛看到了这道题目,这个是关于可变剖面扫描的题目,这个让我到了与高手之间的区别;
看人家做这道题只要三步就完全搞定,而我做用了几倍以上的步数才达到那种效果,
sd12=1+2*ABS(SIN(360*10*TRAJPAR))这个关系式里面的含义我怎么也看不明白,请各位高手们指点下其中的意思是什么,让我们新手也学习学习
在这里我把他人的prt上传上来给大家分享下……

可变扫描—灯笼.rar

394.84 KB, 下载次数: 251, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-9-10 21:01:07 | 显示全部楼层
顶高手出来。
发表于 2008-9-10 21:52:37 | 显示全部楼层
红灯笼画得不错~
发表于 2008-9-10 22:57:51 | 显示全部楼层
这些简单的东西 高手就不叫出来了

1为起始高度 2为振幅.ABS为绝对值.SIN(360*10*TRAJPAR):扫出时为十个周期.经过开绝对值后,-1变成了正1,看看是不是扫出后是不是有20凸台
 楼主| 发表于 2008-9-11 08:30:05 | 显示全部楼层

回复 4# 推荐此文赚积分 的帖子

真的是20个,但是扫描的周期为10个,
“经过开绝对值后,-1变成了正1,看看是不是扫出后是不是有20凸台”这个我不是很明白能说明白点吗?
发表于 2008-9-11 08:49:05 | 显示全部楼层
sd代表的是你要控制的变化量,实际上也就是一个/几个尺寸,你可以通过标注得到你想要控制的尺寸
sin(),是一个三角函数,我们初中的几何知识就学过,不论括号里面是什么内容,他的数值都是在-1-1之间变化;ABS是绝对值因此2*ABS(sin()),这个数值只能是2了;因此1+2*ABS(sin())代表的是3.
之所以通过关系式可以驱动变截面扫描,最重要是有trajpar这个变量,这是一个系统变量,他的意思是在整个扫描过程中,他的值是从0-1变化的.也就是说在扫描开始时,他的值是0,在扫描结束时,他的值是1,因此,我们也可以计算出,sd=1+2*ABS(sin(trajpar*360*10)),在扫描开始时的起始值是1.
现在我们再来关注trajpar*360*10,trajpar*360,这个值就变成了0-360,那也可以看成是一个圆周的角度变化,那么trajpar*360*10,则代表了在扫描过程中经历了12个圆周变化

理解了以上的内容,我们再来说明一下他的几何意义.1代表的是位移量,2代表了振幅,10代表了周期或者频率.
发表于 2008-9-11 08:51:38 | 显示全部楼层
一个简单扫描就能扫出来,何必那么麻烦?

灯笼---PROE3.0全参
http://bbs.chinade.cc/thread-45488-1-1.html
发表于 2008-9-11 09:59:02 | 显示全部楼层

灯笼

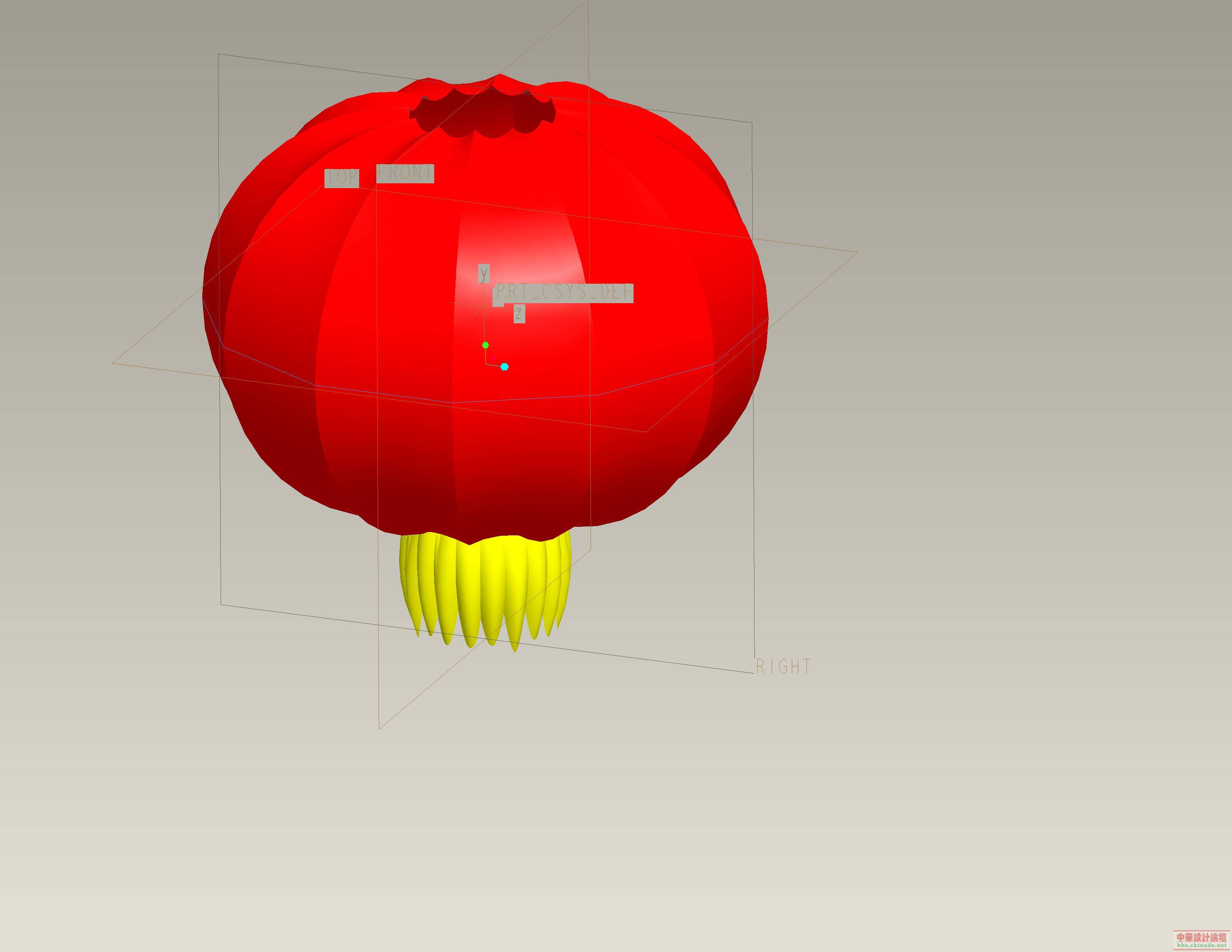

我做的灯笼怎么跟人家的不一样,是不是尺寸上的问题啊??付图片一张
 楼主| 发表于 2008-9-11 13:17:35 | 显示全部楼层

回复 6# 推荐此文赚积分 的帖子

你说得很清楚,谢谢你,看了之后大概的我都明白了,
我尝试过很多次总结到SIN(360*10*TRAJPAR),这个关系式里面的10都必须乘以2的吧,也就是说如果是5就会是10个,如此类推……
不知道我理解得是否正确 呵呵……
发表于 2008-9-11 13:38:43 | 显示全部楼层
xie   xie
