水龙头手柄构面+2,截至前10名,结束征集教程

cyasdf · 发表于 2008-9-7 21:48:08

去年面的曲面给大家做做，高手不防给此于曲面加厚有难度

设置为加分题目！
题目要求：
1、完全过线，曲面连接光顺，杜绝曲面不自然的起伏；
2、曲面垂直向内加厚0.7以上，加得最厚的多+1；
3、做好之后上传图片及斑马分析图各一张（图片像素请保证在600*600以内）；
4、上传PRT，设置阅读权限150，并请注册你所使用的PROE软件版本号！
5、前10名参与做题者，由本人负责评题加分！
BY 飞龙在天

题目结束，前十名评分结束，现征集教程！

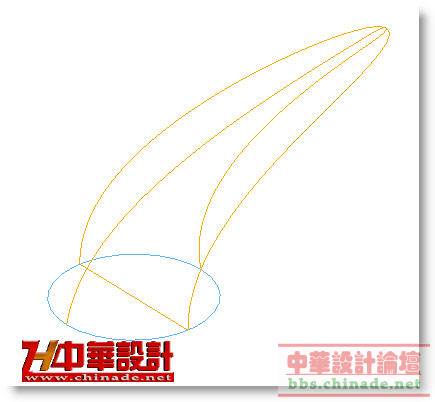

提供IGS线架构图档

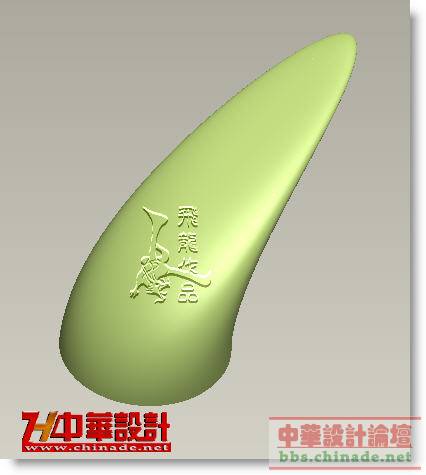

补上我做的效果

3wwwolf · 发表于 2008-9-7 21:49:29

明天试试

cyasdf · 发表于 2008-9-7 22:04:59

去年面的曲面给大家做做

junedyx · 发表于 2008-9-7 22:17:05

看看，虽然偶不是高手

lixianhua188 · 发表于 2008-9-8 07:58:54

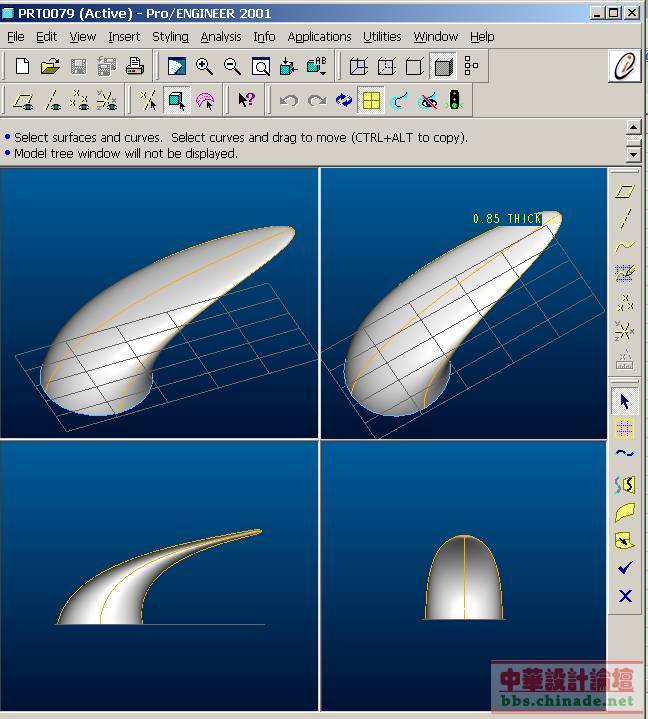

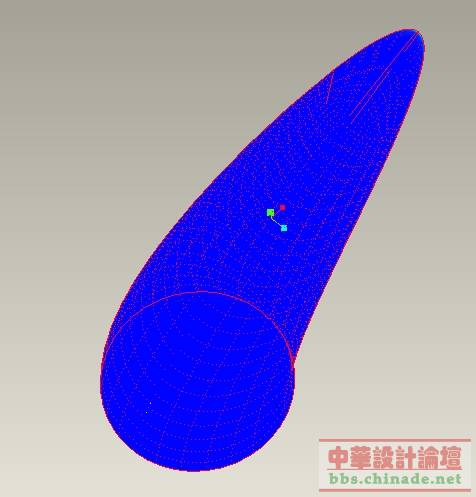

PROE2001做的.老吧(^_^)
加厚到0.85,
2001里我不知道怎样做斑马线.不知是不是没有这功能.只好用高斯分析一下,如果哪们知道请指点一下.

[ 本帖最后由 lixianhua188 于 2008-9-8 11:27 编辑 ]

sllxchun · 发表于 2008-9-8 09:12:15

放条他凳子先

不知道怎么搞的
贴不上图片
加厚0.77

zhejung · 发表于 2008-9-8 09:25:08

学习

xgboy888 · 发表于 2008-9-8 09:27:10

不錯，試試看

飞龙 · 发表于 2008-9-8 09:29:22

秀一下

han912xue · 发表于 2008-9-8 09:34:44

呵呵，作一下

加厚0.5

不正确，曲面都没有设置相切！
BY 飞龙
