实体3D标注---4.0版

奔跑的蚂蚁 · 发表于 2008-9-3 17:24:46

3D标注代表着一个方向：如果包含公差、粗糙度在内的所有尺寸标注，都已创建在立体图上，那么立体模型建成之日，也就是工程图同步完成之时，图样的效率就会大大的提高，而且不必要把立体图转到工程图，再用CAD来标注了，也就没有必要再买2种合法软件了。
在论坛里搜索的一下，3D标注的资料也有，可惜不是4.0版本的。感觉还是有必要做一个3D标注的教程，由于是自己摸索着搞出来的，希望大家给点鼓励，不要扔臭鸡蛋。

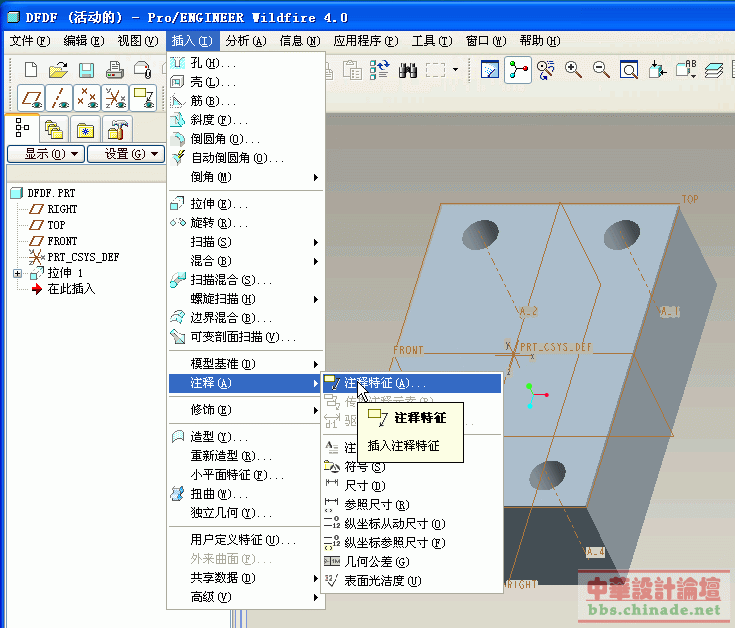

第一步：打开需要标注的实体，然后进入3D标注模块：插入-注释-注释特征；

奔跑的蚂蚁 · 发表于 2008-9-3 17:25:18

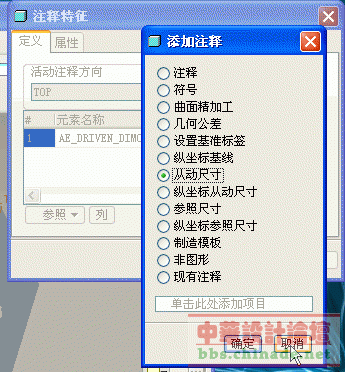

第二步：添加注释-取消；

奔跑的蚂蚁 · 发表于 2008-9-3 17:25:41

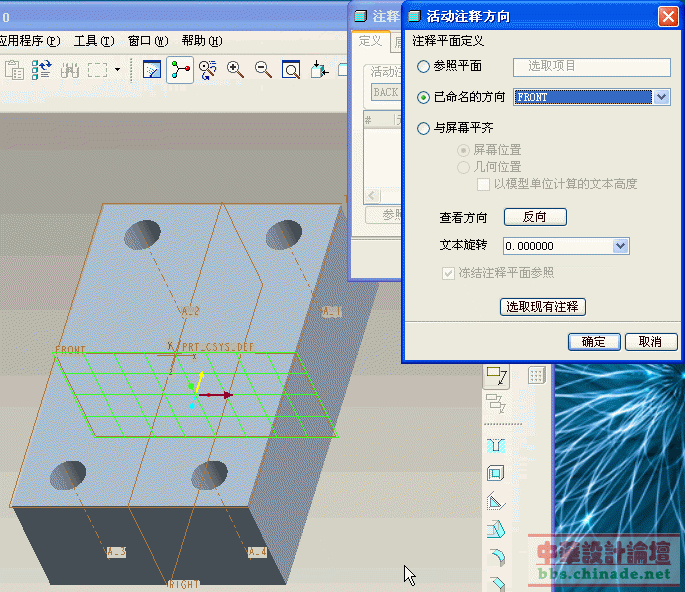

第三步：，注释特征-编辑方向，选择FRONT方向，确定；

[ 本帖最后由奔跑的蚂蚁于 2008-9-3 17:29 编辑 ]

奔跑的蚂蚁 · 发表于 2008-9-3 17:26:03

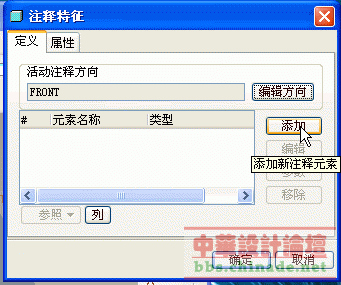

第四步：注释特征-添加；

奔跑的蚂蚁 · 发表于 2008-9-3 17:26:54

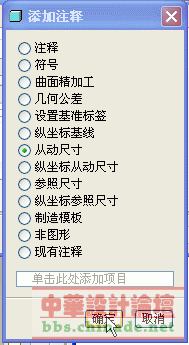

第五步：从动尺寸-确定；

奔跑的蚂蚁 · 发表于 2008-9-3 17:27:20

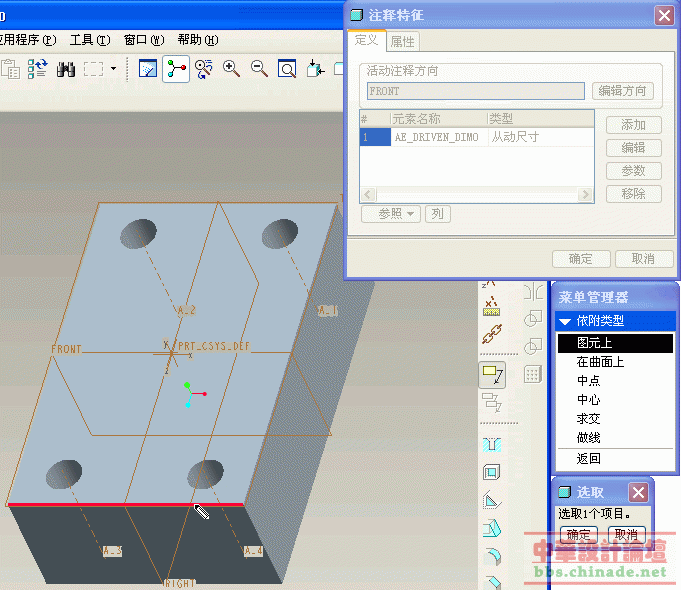

第六步：图元上-选取FRONT面要标注的图元；

奔跑的蚂蚁 · 发表于 2008-9-3 17:27:44

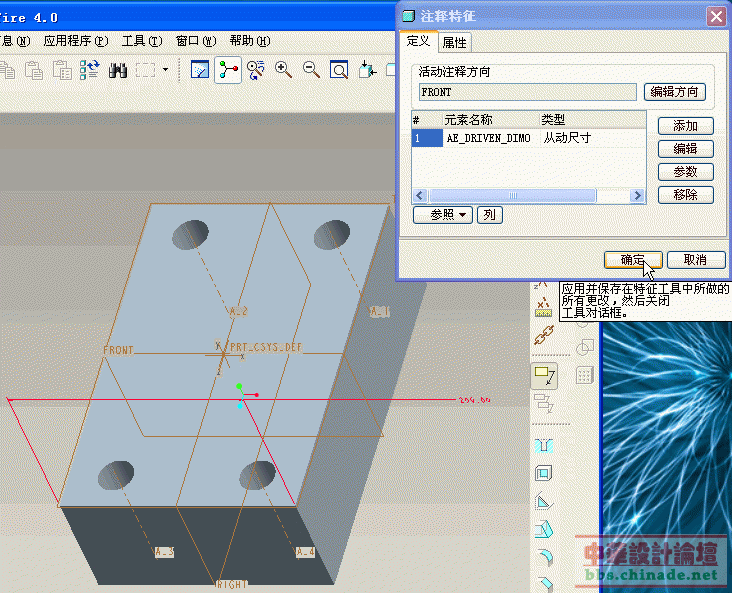

第七步：按鼠标中键-确定，完成3D标注。

奔跑的蚂蚁 · 发表于 2008-9-3 17:28:11

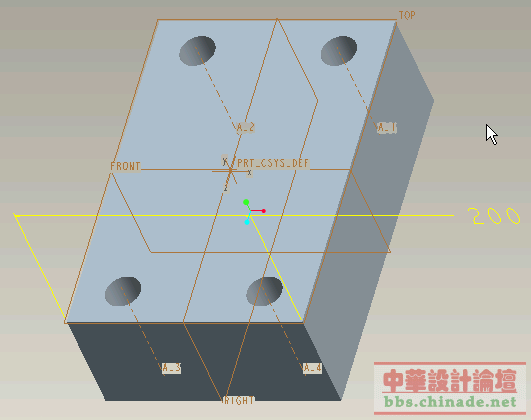

图中显示的尺寸比较小，可以在第七步中进行“编辑”，把字体适当的改大。最后效果如下图。

奔跑的蚂蚁 · 发表于 2008-9-3 17:37:02

最后附上PART。

飞龙 · 发表于 2008-9-3 18:09:14

非常感谢，教程写得很详尽！
