[原创] 钣金展开计算和PROE折弯表

   火... [复制链接]
发表于 2008-8-30 18:08:37 | 显示全部楼层 |阅读模式
我是做钣金加工行业的(公司是用激光和数冲下料),每天的工作就是负责一些客户图纸的展开。
    用PROE默认的折弯表将产品展开,展开尺寸和实际所要的展开尺寸差很多,不能直接用于产品下料。
    我以前都是转成DWG格式后再调整,这样很慢。如果会用PROE展开的话,设置这个折弯表,只要设置折弯表和公司的系数表一致,直接导入折弯表,就可以直接做产品展开的工作了,可以提高工作效率,实用的折弯表对我们来说是意义很大。
    通过自己的摸索,我动手做了一个钣金折弯表,平时在公司也用这个表,现在拿出来供大家分享,希望与大家有所帮助,如有需要改进的地方也请多多指出,谢谢!

首先看一下钣金产品的展开公式:

      直角展开: L=A+B-2T+K(L:展开长度,K:展开系数),如下图:
      斜角展开:L=A+B+(180-C)K/90(L:展开长度,K:展开系数),如下图:
       R角折弯展开:L=A+B+π(R+0.5T)*C/180,(L:展开长度),如下图:

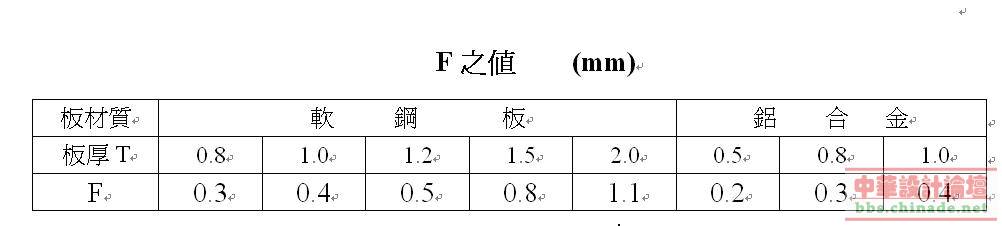

       压死边展开:L=A+B-F或L=A+B-0.5T(F值大概等于0.5T),(L:展开长度,F:展开系数),如下图:

其中的K值在附件里有,我这表是我现在公司用的。每个公司K值不同,因为公司钣材的供应商不同,同一个供应商不同批次的板材K值也稍有不同。

下面的就是我的PROE折弯表了:

"FORMULA"
"IF (R/T)>2.5"
"L=PI*(R+0.5*T)/2"
"ELSE"
"L=PI*(R+0.35*T)/2"
"ENDIF"
"END FORMULA"
"!"
"CONVERSION"
"IF ANGLE>0 & ANGLE<90"
"L=PI*(R+0.5*T)*ANGLE/180"
"ENDIF"
"IF ANGLE<=180 & ANGLE>90"
"L=3*(R+T/2)*ANGLE/180"
"ENDIF"
"END CONVERSION"
"! 该表可用于以下材料"
"START MATERIALS"
"SPCC"
"END MATERIALS"
"!"
"TABLE"
"!                            内侧  半径(R)"
" "               0.000000 0.500000 0.800000 1.000000 1.200000 1.500000 1.600000 2.000000 2.300000 2.500000 3.000000 3.500000 4.000000 5.000000 6.000000 7.000000 8.000000
"!厚度  (T)"
0.500000 0.200000 1.200000 1.800000 2.200000 2.600000
0.800000 0.240000 1.240000 1.840000 2.240000 2.640000 3.240000 3.440000 4.240000
1.000000 0.300000 1.300000 1.900000 2.300000 2.700000 3.300000 3.500000 4.300000 4.900000 5.300000
1.200000 0.360000 1.360000 1.960000 2.360000 2.760000 3.360000 3.560000 4.360000 4.960000 5.360000 6.360000
1.500000 0.500000 1.500000 2.100000 2.500000 2.900000 3.500000 3.700000 4.500000 5.100000 5.500000 6.500000 7.500000
1.600000 0.580000 1.580000 2.180000 2.580000 2.980000 5.580000 3.780000 4.580000 5.180000 5.580000 6.580000 7.580000 8.580000
2.000000 0.700000 1.700000 2.300000 2.700000 3.100000 3.700000 3.900000 4.700000 5.300000 5.700000 6.700000 7.700000 8.700000 10.700000
2.300000 0.800000 1.800000 2.400000 2.800000 3.200000 3.800000 4.000000 4.800000 5.400000 5.800000 6.800000 7.800000 8.800000 10.800000
2.500000 1.000000 2.000000 2.600000 3.000000 3.400000 4.000000 4.200000 5.000000 5.600000 6.000000 7.000000 8.000000 9.000000 11.000000 13.000000
3.000000 1.000000 2.000000 2.600000 3.000000 3.400000 4.000000 4.200000 5.000000 5.600000 6.000000 7.000000 8.000000 9.000000 11.000000 13.000000 15.000000
3.500000 1.200000 2.200000 2.800000 3.200000 3.600000 4.200000 4.400000 5.200000 2.800000 6.200000 7.200000 8.200000 9.200000 11.200000 13.200000 15.200000 17.200000
4.000000 1.500000 2.500000 3.100000 3.500000 3.900000 4.500000 4.700000 5.500000 6.100000 6.500000 7.500000 8.500000 9.500000 11.500000 13.500000 15.500000 17.500000
5.000000 1.600000 2.600000 3.200000 3.600000 4.000000 4.600000 4.800000 5.600000 6.200000 6.600000 7.600000 8.600000 9.600000 11.600000 13.600000 15.600000 17.600000

折弯表里的
ANGLE 是PROE里的折弯角度(实际产品折弯角的补角)。
PI 是圆周率3.1415926
R 是折弯内半径
T 是板厚
A 是表内的数值,我没用这个。
其中L=2R+K

希望对大家有所帮助。


我的折弯表对插深折弯和段差的展开没有办法算准,得需手动调,如有高手知道的,也请指点一下。

spcc.bnd.rar (830 Bytes, 下载次数: 1045)
折弯系数.rar (2.78 KB, 下载次数: 1062)

[ 本帖最后由 sparkchen 于 2008-9-24 23:09 编辑 ]

评分

1

查看全部评分

 楼主| 发表于 2008-8-30 18:18:06 | 显示全部楼层
留个位
发表于 2008-8-30 20:58:52 | 显示全部楼层
非常的好!
加分鼓励!
发表于 2008-8-30 22:17:37 | 显示全部楼层
谢谢分享!
发表于 2008-8-30 22:34:49 | 显示全部楼层
谢谢分享!
发表于 2008-8-30 23:02:33 | 显示全部楼层
谢谢,分享,我自己也有份,是不锈钢的
 楼主| 发表于 2008-8-31 11:30:22 | 显示全部楼层
原帖由 ksn 于 2008-8-30 23:02 发表
谢谢,分享,我自己也有份,是不锈钢的

能发出来看一下吗?
发表于 2008-8-31 16:45:40 | 显示全部楼层
谢谢,有用!
发表于 2008-9-2 13:06:04 | 显示全部楼层
原帖由 sparkchen 于 2008-8-31 11:30 发表

能发出来看一下吗?

可以啊,但是没在电脑上,现在正忙着找工作,等有时间了,在整理一下,在传上来大家看看吧。
发表于 2008-9-17 23:32:55 | 显示全部楼层
不错,学习学习
