这样的结构钣金能折弯的出来吗？

lyp610 · 发表于 2008-8-26 10:45:31

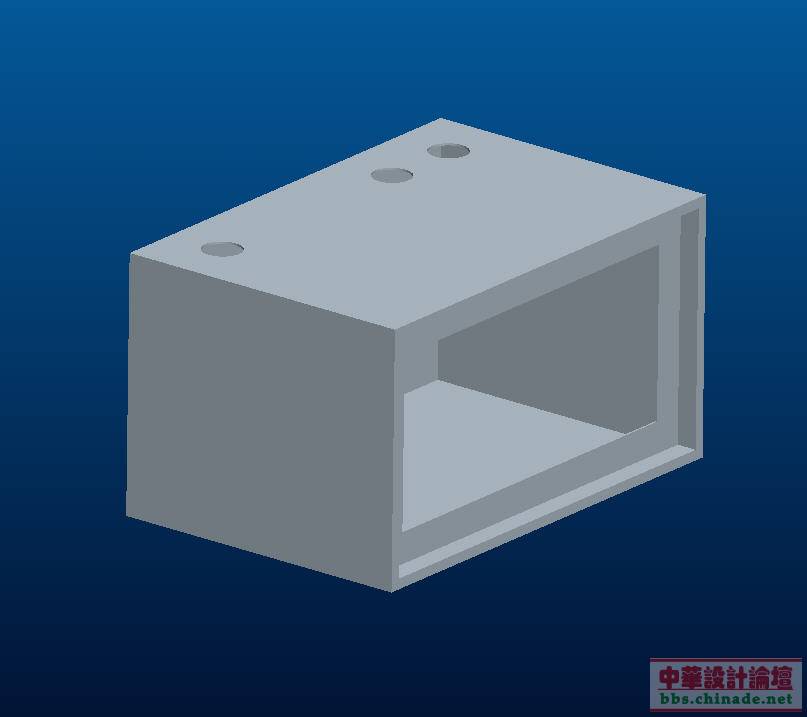

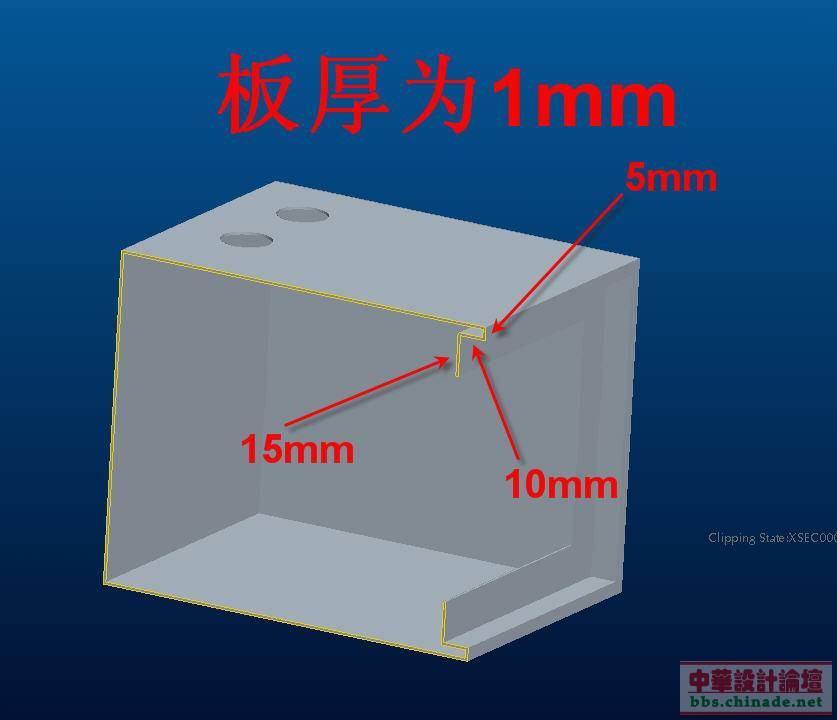

如图所示，材料为1mm厚的钢板,折弯后焊接，我现在担心如图所示的折弯处弯不出来。请高手给看看！谢谢

嫦娥1号 · 发表于 2008-8-26 11:09:26

可以弯出来的呀

[ 本帖最后由嫦娥1号于 2008-8-26 11:10 编辑 ]

3wwwolf · 发表于 2008-8-26 11:45:55

可以的

biger · 发表于 2008-8-26 12:01:27

你那个U形槽的宽度5太小了,建议做到13.5以上.无合适的折弯模具易形成干涉.

梅祥 · 发表于 2008-8-26 14:17:26

辉仔 · 发表于 2008-8-26 14:50:30

有点难度的哦，这个零件看他的**折弯高度为多少，
四边折弯，并且上部分向里边折弯，边长只有5mm，
有点加工难度，采用拆成三部分焊接为好。

cylfdf · 发表于 2008-8-28 00:04:52

看起来好吓人,没有一个圆角!是钣金吗?

huangpengju · 发表于 2008-8-28 17:12:26

这个不太好做，5mm的地方还不够折弯刀的厚度，再说这个弯还不好分拆，焊接量太大，不好看还容易变形，即使定做一把折弯刀也不行，5mm去掉两个板厚就没有了，那刀能用吗？

hengbozhou · 发表于 2008-10-9 12:17:53

完全可以加工出来,我公司经常加工这个的.5 MM是用N折加工的..

TREEING · 发表于 2008-10-9 13:23:43

刀模放不进去
