胶枪造型题之送分题+5做法小结

gramwin · 发表于 2008-8-26 10:44:48

原题：http://bbs.chinade.cc/thread-52772-1-1.html
胶枪造型题之送分题（+5）

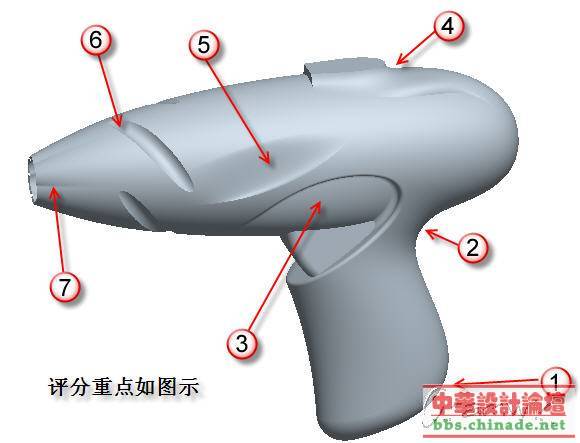

对于接触曲面不久的会员是一道很好的练习题，也许是奥运期间都懒得做。希望大家能够自己回去练习一下，我们论坛大多会员的水平都不高，也希望高手们出来多多交流。分析一下题目，1-7点结合了太部份基本的命令来做，主要是命令的综合运用。

这个产品造型含盖PROE曲面设计的知识面较广，版主的教程写得很详尽，可谓是一个很有学习价值的PROE曲面设计教程，本帖加入精华，另加奖励金币3枚！
BY 飞龙在天

gramwin · 发表于 2008-8-26 10:53:21

下面开始吧！这次的教程我只给提示，将不上PRT。相信大家也能够通过提示去做自己满意的作品。

gramwin · 发表于 2008-8-26 10:55:05

写的不细，但很多部份，大家想想就可以找到用那个命令来作。

gramwin · 发表于 2008-8-26 10:57:00

如果每一步都人教，那你也不会记得。过一阵子也许就不会做了。自己练习才是重点。

gramwin · 发表于 2008-8-26 10:58:16

部分不懂的可以回贴来提问，相信不少人都可以帮到你。

gramwin · 发表于 2008-8-26 11:00:57

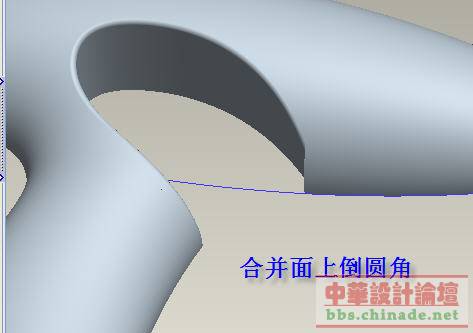

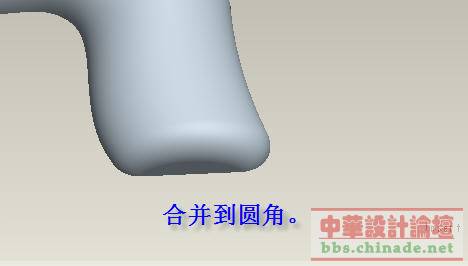

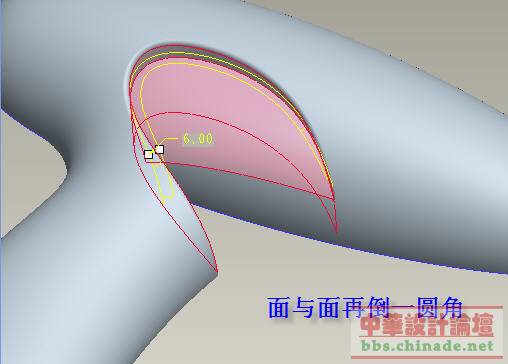

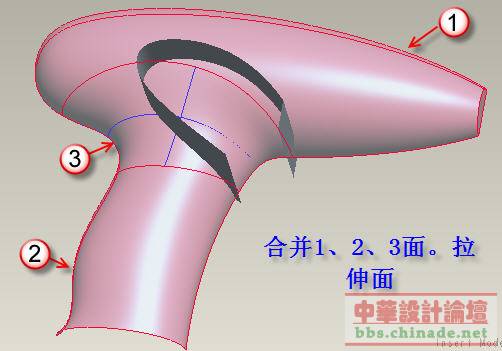

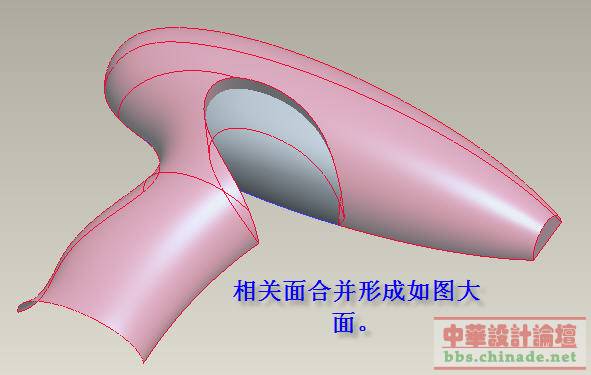

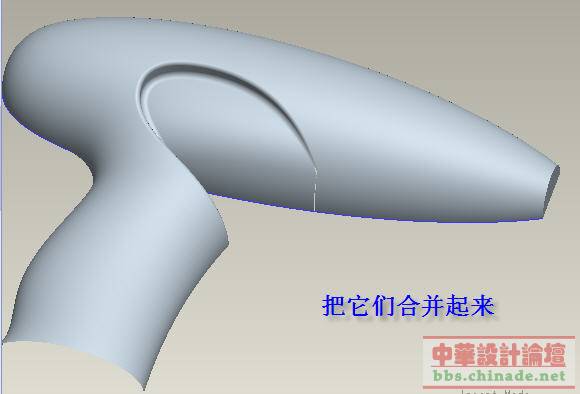

提供的只是大体的做题思路，做法有多种，但都可以达到效果，就看你怎么用它。就这部分，可以把所有都合并起来，先倒那个R6的圆角再倒别一个。这样不用再切都会有渐消效果，也不影响加厚。（这圆角的先后也有不一样的结果）

[ 本帖最后由 gramwin 于 2008-8-26 11:20 编辑 ]

gramwin · 发表于 2008-8-26 11:03:11

有PRT只能看到别人的做法，但只看PRT看不出什么来，别人是怎么做的，自己并不清楚。

gramwin · 发表于 2008-8-26 11:05:30

中华设计是个交流的平台，大家共同学习的平台。

gramwin · 发表于 2008-8-26 11:07:06

gramwin · 发表于 2008-8-26 11:07:46
