大家看哈这个零件怎么展开!~~

dongye1983 · 发表于 2008-8-20 10:08:33

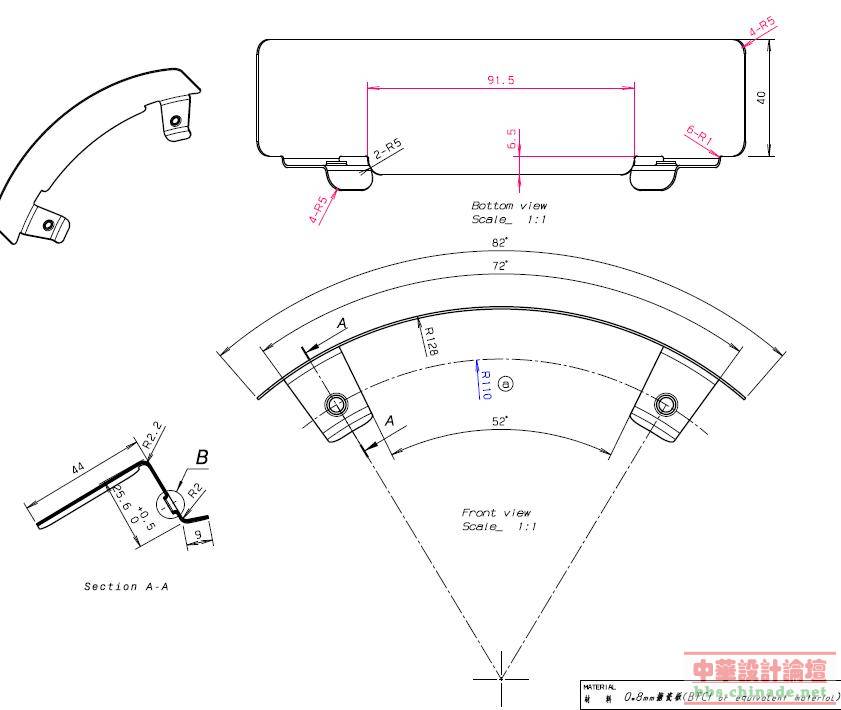

大家看哈这个零件怎么展开!~~做好的兄弟麻烦把PRT传上来!~~~让我们学习哈!~~附件是PDF格式图纸!~~

121100675 · 发表于 2008-8-20 14:48:49

一般算外弧线段来计算，越薄的板材折弯系数值越小，
根据不同的材料它所延升的系数扣除值就不一样。
44+25.6+9要除掉r2.2和r2外圆所延伸的长度。
cad图纸做计算最好不过了。。。

dongye1983 · 发表于 2008-8-20 15:15:05

这个简单的展开尺寸我会计算,但是我现在想问的谁能用PROE或者UG把他做出来,然后用软件展开!~~~

辉仔 · 发表于 2008-8-26 15:03:19

简单。。。。将它画成PROE钣金实物图是的么，才展开。。。
你是用什么软件，做的什么样的行业。

dongye1983 · 发表于 2008-8-26 15:21:33

用PROE,我能把实物画出来!~~但是不能展开!~~~
