[求助] 关于工程图模板参数设置的问题

[复制链接]
发表于 2008-8-15 18:06:04 | 显示全部楼层 |阅读模式
以前都是拿来主义,基本上自己用的模板都是拿人地的。用多几次老是觉的不习惯,就想尝试自己动手制作合适自己的。在创建的过程中遇到很多问题,希望大家能帮我解决下!
1、不知道是否是工程图应用范围的不同,我是看到他人的模板老是drw+frm,我自己觉得但是drw已经可以将所有东西出图了,为啥还要frm?还有,为啥我创建drw时(用别人的模板)frm老是有附带产生?他们怎样设置出来的?
2、在drw参数设置中,我发现别人的模板中有在参数中还加中文的,为什么要加呢?例如:明细表中的材料栏上的数值,一般是&asm.mbr.CMAT,但是我看到有是&asm.mbr.材料的。proe的参数设置都是英文,难道现在已经可以是中文了?
3、在明细表中怎么样在名称一栏中让标准件的名称加上规格一起出来?例如:标准件螺钉的名称: 螺钉 M2X5.但我一般就是只有螺钉而弄不出M2X5。
4、在prt模板文件的参数添加的参数如何跟drw中的标题栏的各参数对上号?(prt中参数一改,drw中也跟着改)

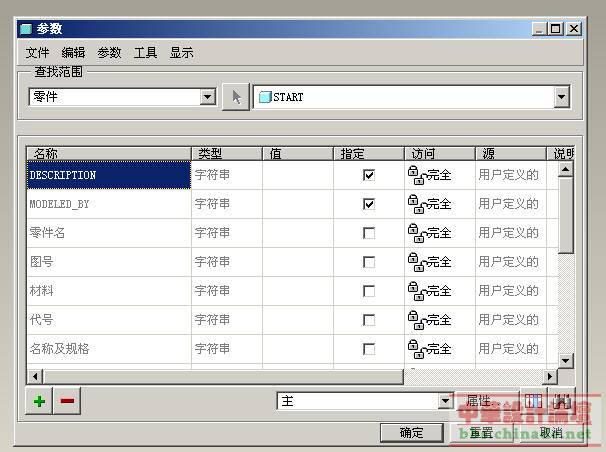

5、为什么有人的prt模板文件中的参数项目全是灰色的,不可修改,而新添加的又可以修改?

[ 本帖最后由 jiaqing 于 2008-8-15 18:22 编辑 ]

问题5

问题5
发表于 2008-8-19 13:21:14 | 显示全部楼层
1、frm:这是个格式文件,drw是基于frm生成的。在frm里面可以修改这个背景,图框标题栏要做成什么样的?要不要侧边栏,要不要修改记录栏,包括什么内容等等;而在drw里,你是很难做的,即使做出来了也容易移动错位。
方法:新建——frm格式——设定图框大小——OK
2、这个是用户自己定义的参数,主要是方便认识及使用啦。用中文当然也是可以的了。
3、你图中不是有一个“名称及规格参数”吗,直接填进去就是啦。不过像螺钉是序列件,如果你这边直接定义的话,那其他规格的螺钉也都是显示这个规格如都是:螺钉 M2X5了。方法:工具——族表——“添加/删除表列“——参数——选择”名称及规格“参数”——插入选取,确定退出——工具栏最右一个项“用excel编辑此表“。在excel里直接每个输入或利用文本参数concatenate或mid来完成自动化输入,记得看看if的用法,经常是配合用的,还单元格格式应该为普通格式而非文本格式。当然这样做的话那你“名称及规格参数”里就不能填内容。
4、drw栏题栏单元格要使用元件的参数就可以啦。这个也是在frm里设置的。你上面不是有写着“&asm.mbr.CMAT,但是我看到有是&asm.mbr.材料”吗。
5、那你新建个参数,保存元件后再打开,看看这个参数名称还能不能修改就知道了。
