工程图尺寸标注问题求助!

fazhai000 · 发表于 2008-8-14 23:28:15

各位!请教一下!

做工程图时,我所有的标注都是整数,都没有小数,比如建模时是50,标注工程图尺寸时就显示50,能不能让它显示为50.00,保留两位小数呢?

应该修改配置文件的那一项呢!先谢过了!

啊Q · 发表于 2008-8-15 21:28:51

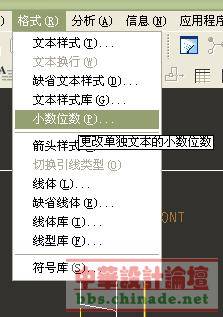

看附件,config里不会弄,一般是标完尺寸后,再统一选取,更改

fazhai000 · 发表于 2008-8-15 22:02:18

原帖由啊Q 于 2008-8-15 21:28 发表
看附件,config里不会弄,一般是标完尺寸后,再统一选取,更改

非常感谢!

fazhai000 · 发表于 2008-8-15 22:13:01

我试过了,还是不行呀,选择尺寸标注后再选择修改小数位数,修改后还是一样呀!整数后的小数还是无法显示出来呀!
那位大哥知道修改config里的那一项呀?

wulfwulf · 发表于 2008-8-18 10:28:48

把绘图选项里的lead_trail_zeros_scope改成all
lead_trail_zeros改成std_metric
应该就没问题了

fazhai000 · 发表于 2008-8-18 20:52:24

原帖由 wulfwulf 于 2008-8-18 10:28 发表
把绘图选项里的lead_trail_zeros_scope改成all
lead_trail_zeros改成std_metric
应该就没问题了

非常感谢！

fazhai000 · 发表于 2008-8-18 21:39:32

不好意思，还得麻烦你了，你告诉我的那两项我进行修改了，结果还是不行，只要标注是整数的，小数点后面的零都是不显示，（比如50就只显示50）只有标注尺寸不是整数的后面才会有小数显示（比如50.10显示为50.1零始终不显示)，为什么还是这样，还有没有其它项要修改呢？

wulfwulf · 发表于 2008-8-19 08:43:21

汗啊看错了以为LZ要不显示后两位的。。。
那应该是把lead_trail_zeros改成both吧
你自己试试改改这两项反正就是控制前导0和尾随0显示的

lanzi_8250 · 发表于 2008-8-20 11:15:34

在样式里面新建标注样式，在用这个兴建的标注，就想CAD里面一样

心的1/2 · 发表于 2008-8-20 11:47:00

顺便学习中！
