如何用一个关系式做水笼头旋柄

老段

原题地址：
http://bbs.chinade.cc/thread-52223-1-1.html

这个题目规矩的做法老大已经出了，所以基本相同的地方就不再说了
我个人认为，做题目不只是完成任务就算完事，有时候给自己增加点难度，可以考验一下自己的知识面，锻炼一下自己的思维能力。

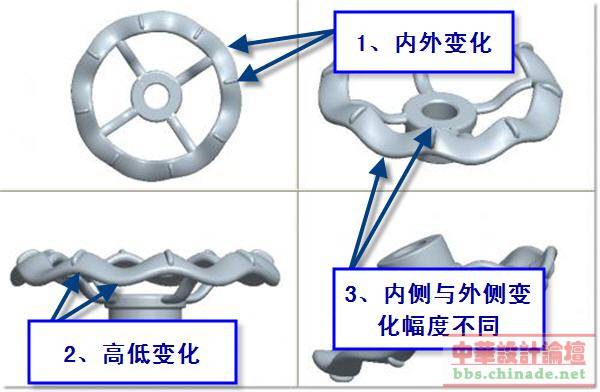

首先让我们来分析一下题目，就象老大说的，很多人看题都不仔细，从原题图片中可以看出实际上圆环部分是由三种变化组成的（见下图）









[ 本帖最后由 中华秀剑 于 2008-8-15 08:08 编辑 ]

老段

所以中规中矩的做法，就是按老大做的那样，用三个关系式来完成。

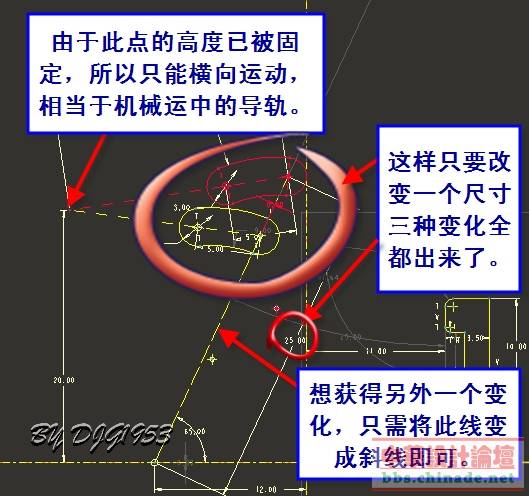

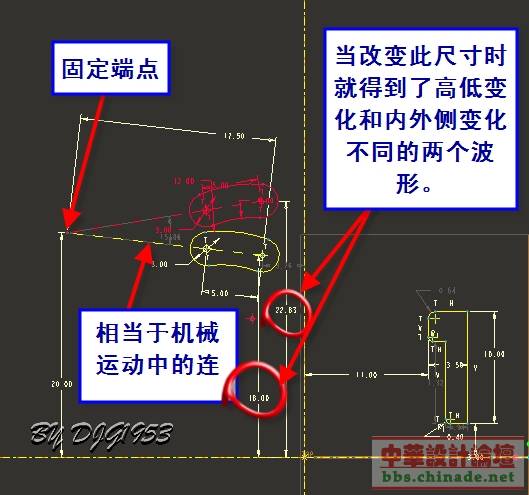

那么能不能用一个关系式完成呢？答案是肯定的。这涉及到一些机械原理的用，下面简要介绍一下方法：










[ 本帖最后由 djg1953 于 2008-8-14 13:55 编辑 ]

老段

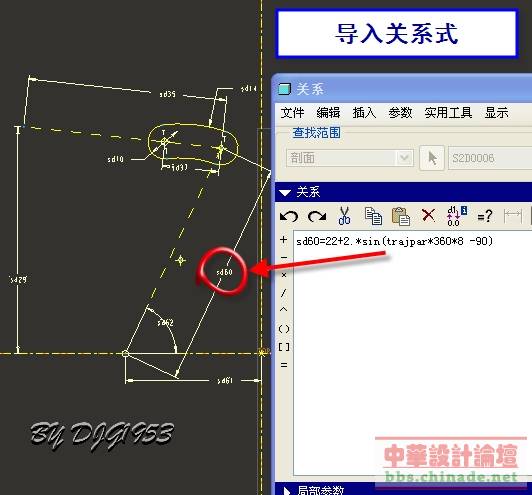

导入关系式，好教程就做到这儿，其它的就不说了，不清楚的地方看PRT



很多人每次都说关系式不会，见到关系式就头痛等，其实对关系我也不懂，但并不代表就不可以用，象上面这个关系式，不先不管懂不懂，用记事本保存下来就行了，到要用的时候再调出来，填上相应的数字就行了，至于不懂的地方不必管它








[ 本帖最后由 djg1953 于 2008-8-14 14:25 编辑 ]
