看看这个零件怎么连接才没有缝隙

guobin1984 · 发表于 2008-8-12 16:37:23

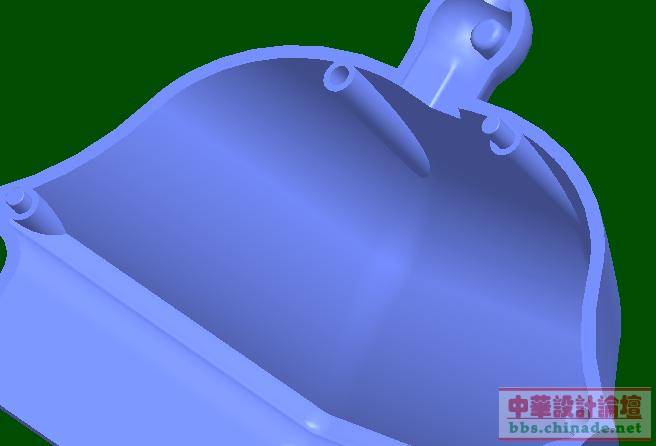

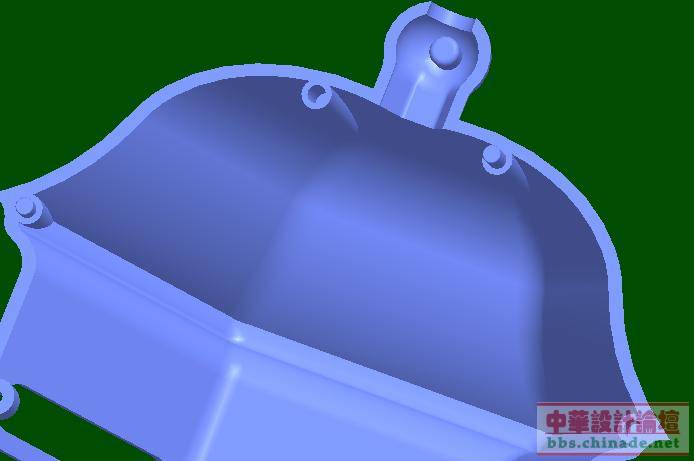

小弟画了一个产品但是最后的连接地方出了点问题,请大侠没帮帮忙看怎么弄一下,产品是两个半圆弧开始是用两个定位来做,下面用了4个螺丝,但是老板说上面的圆弧会有缝隙,一直找不到解决的办法,请高手门给点意见,

tangq · 发表于 2008-8-12 16:48:51

做止口，超声

3wwwolf · 发表于 2008-8-12 16:50:57

加小卡扣行不？或者两个接触面一个开槽，一个凸起，装配时轻轻加力就合在一起，不过加工会麻烦。

3wwwolf · 发表于 2008-8-12 16:52:28

这个件看着有点大，而且还不怎么规范，超声治具不好做
不过先装配好，再对上面的部分做超声，应该可以

[ 本帖最后由 3wwwolf 于 2008-8-12 16:54 编辑 ]

guobin1984 · 发表于 2008-8-12 17:12:07

这个零件不是很大,直径在85左右,做卡扣就是开模有点麻烦,小弟还是谢谢哦,那个止口是怎么回事啊,小弟我不太清楚

801215 · 发表于 2008-8-13 13:30:52

0.1MM的肯定有的

biger · 发表于 2008-8-13 13:45:17

双止口搞定.要防水还可加密封圈或打硅胶.塑胶有变形所以有点缝隙是正常的,可再于外面做点小止口,起美纹作用.

落日峰 · 发表于 2011-8-5 19:01:41

要做止口啊。
