按摩椅扶手构面教程之二

飞龙 · 发表于 2008-8-12 12:21:26

原题目地址：http://bbs.chinade.cc/thread-52469-1-1.html

第一种方法已经公布给大家了，没有看过的可以到这里来看： http://bbs.chinade.cc/thread-52852-1-1.html

趁现在中奥喜庆的日子，把第二种方法总结一下，分享给大家

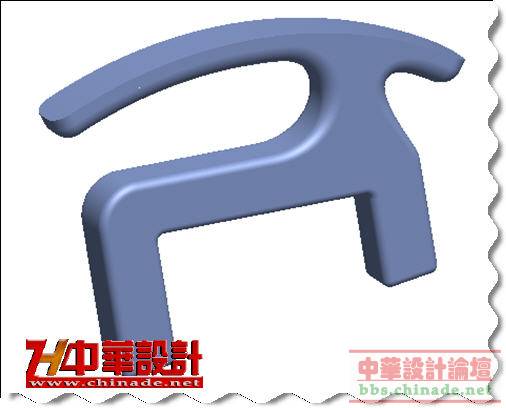

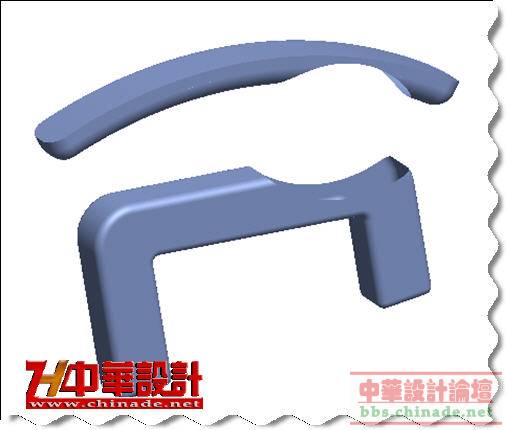

按摩椅扶手

飞龙 · 发表于 2008-8-12 12:23:26

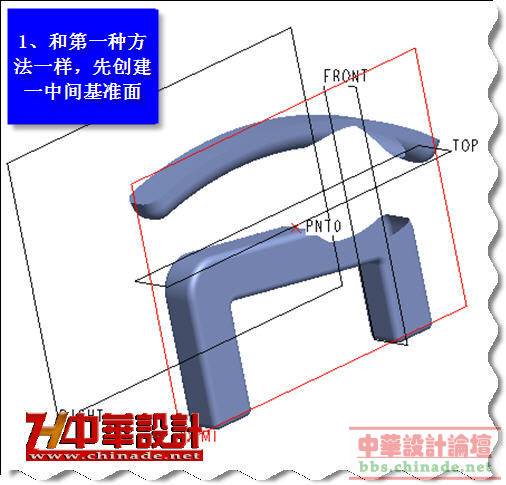

1、和第一种方法一样，先创建一中间基准面，具体的就不多讲了，不清楚的可以去看第一种方法教程

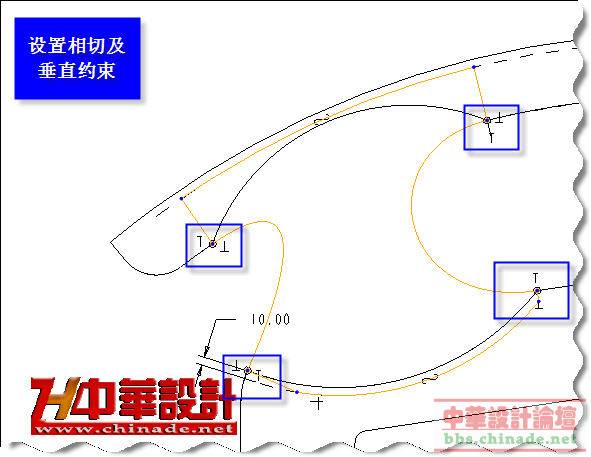

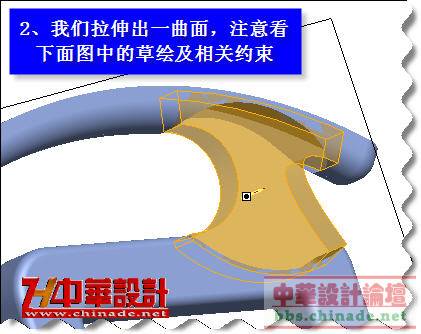

2、我们拉伸出一曲面，注意看下面图中的草绘及相关约束

飞龙 · 发表于 2008-8-12 12:24:08

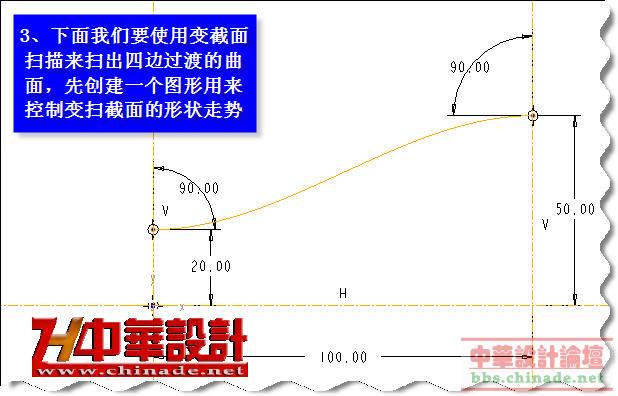

3、下面我们要使用变截面扫描来扫出四边过渡的曲面，先创建一个图形A用来控制变扫截面的形状走势

对图形graph的认识不够的朋友可以来这里看一下详细教程：
graph函数的认识与使用详解
http://bbs.chinade.cc/thread-25583-1-1.html

飞龙 · 发表于 2008-8-12 12:25:09

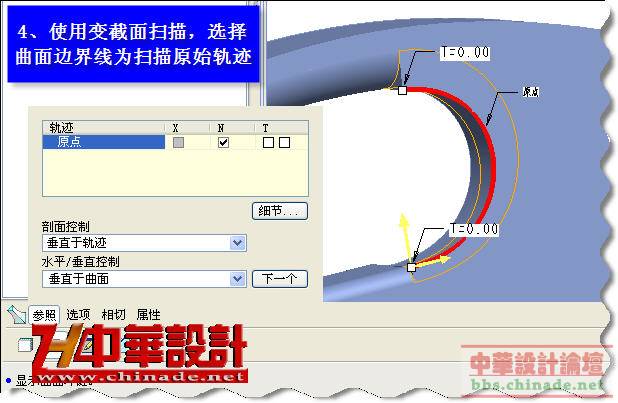

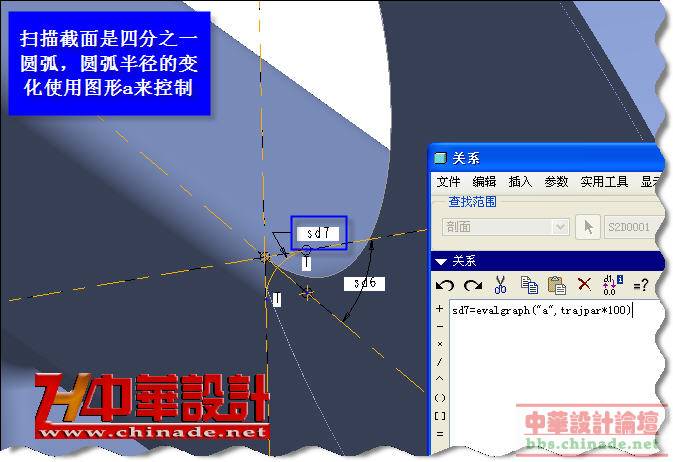

4、使用变截面扫描，选择曲面边界线为扫描原始轨迹

扫描截面是四分之一圆弧，圆弧半径的变化使用图形a来控制

飞龙 · 发表于 2008-8-12 12:26:06

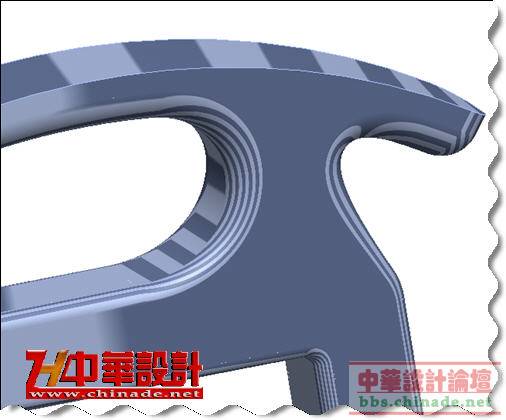

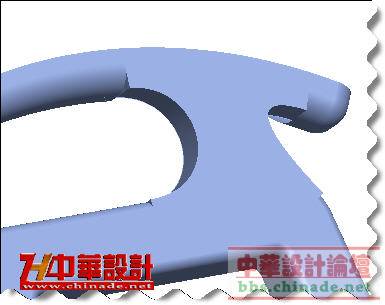

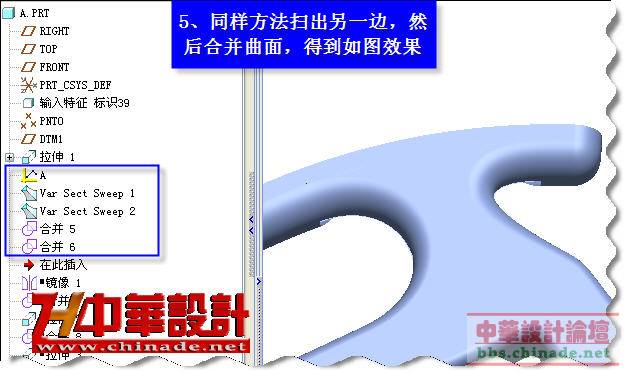

5、同样方法扫出另一边，然后合并曲面，得到如图效果

飞龙 · 发表于 2008-8-12 12:28:04

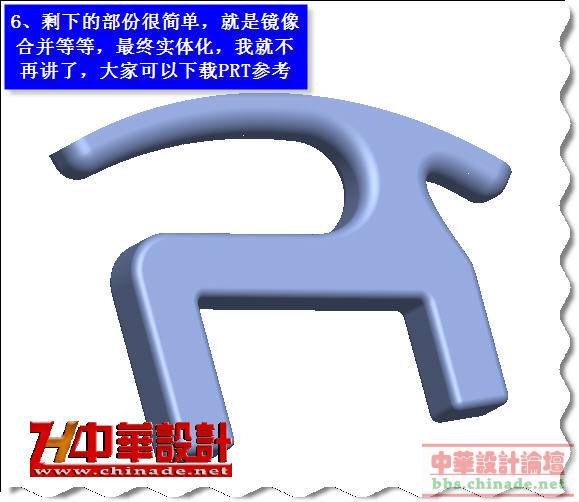

6、剩下的部份很简单，就是镜像合并等等，最终实体化，我就不再讲了，大家可以下载PRT参考

PROE3.0版本的PRT提供下载

sw=andy · 发表于 2008-8-12 12:29:49

so good! tks for your help!

liufeng · 发表于 2008-8-12 12:31:12

感觉这个更爽点

yj10377 · 发表于 2008-8-12 13:14:51

看起来确实要漂亮一些，外形控制要好一些

chuchunxiaoxian · 发表于 2008-8-12 14:12:24

这个更爽
