按摩椅扶手构面教程之一

飞龙 · 发表于 2008-8-7 18:35:41

原题目地址：http://bbs.chinade.cc/thread-52469-1-1.html

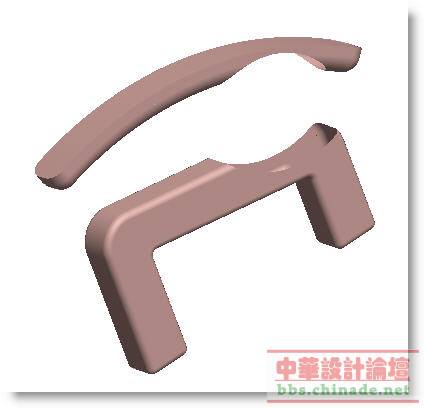

这道题目做的人还是挺多的，我花了大量的时间来看大家做的结果，发现大部份人做得都很不理想，有那么几个做得还是不错的，我会在这几天把几种较好的方法总结一下，供大家参考学习！

按摩椅

飞龙 · 发表于 2008-8-7 18:37:19

其中一种方法就是任我游nemo版主做的，这种方法简单有效，值得向大家推荐学习！

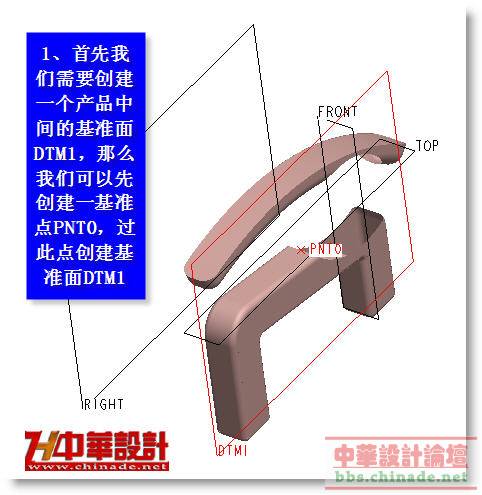

1、首先我们需要创建一个产品中间的基准面DTM1，那么我们可以先创建一基准点PNT0，过此点创建基准面DTM1

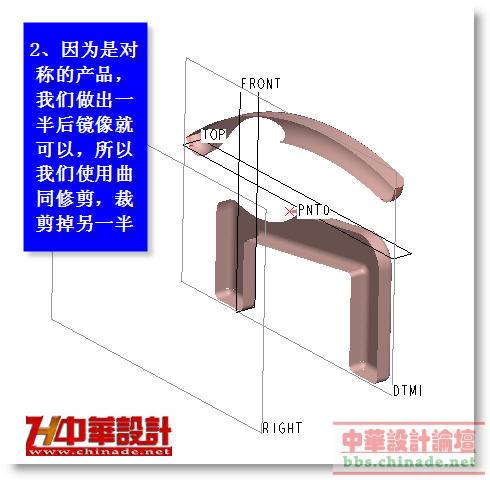

2、因为是对称的产品，我们做出一半后镜像就可以，所以我们使用曲面修剪，裁剪掉另一半

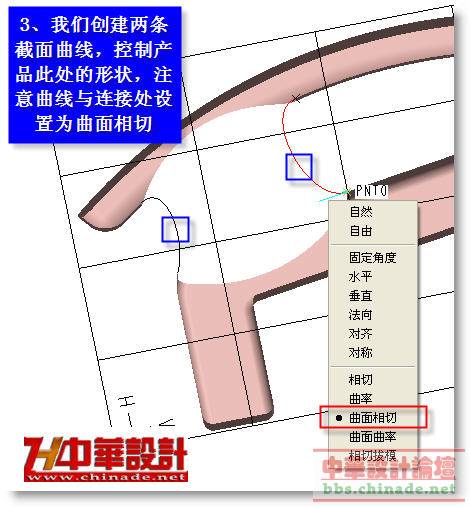

3、我们创建两条截面曲线，控制产品此处的形状，注意曲线与连接处设置为曲面相切

飞龙 · 发表于 2008-8-7 18:38:21

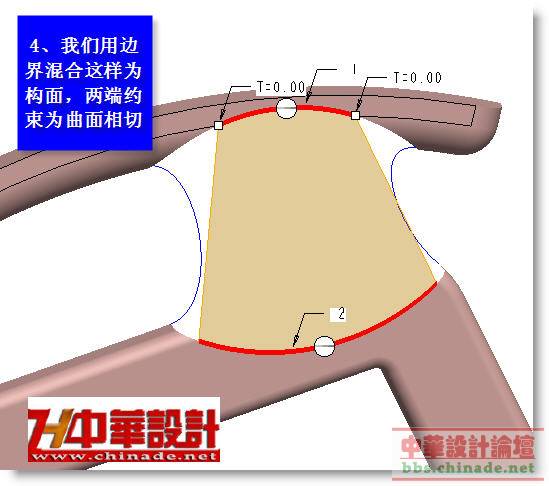

4、我们用边界混合这样来构面，两端约束为曲面相切

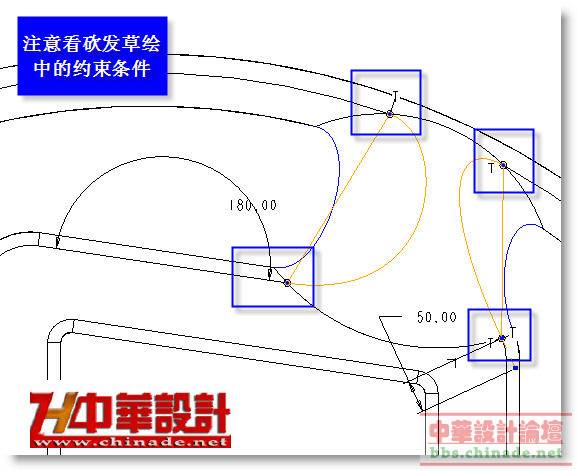

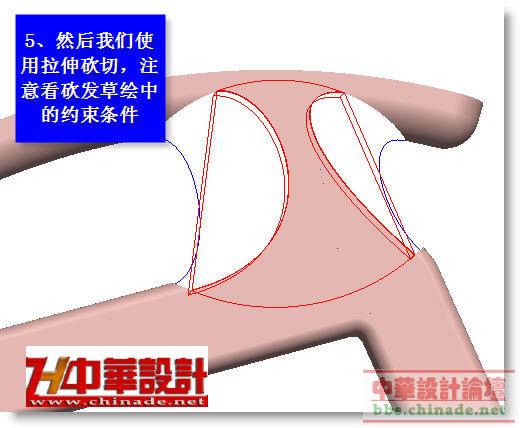

5、然后我们使用拉伸砍切，注意看砍发草绘中的约束条件

飞龙 · 发表于 2008-8-7 18:39:31

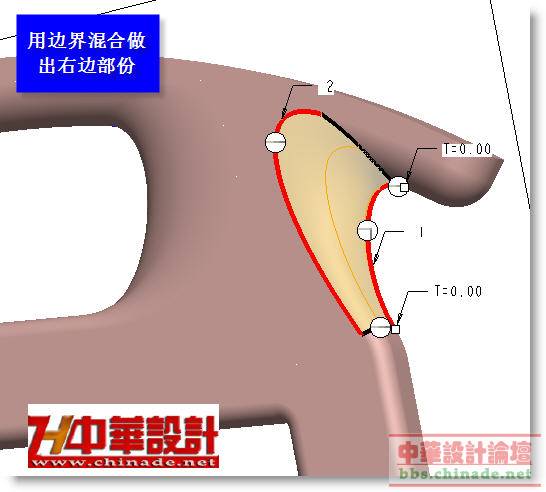

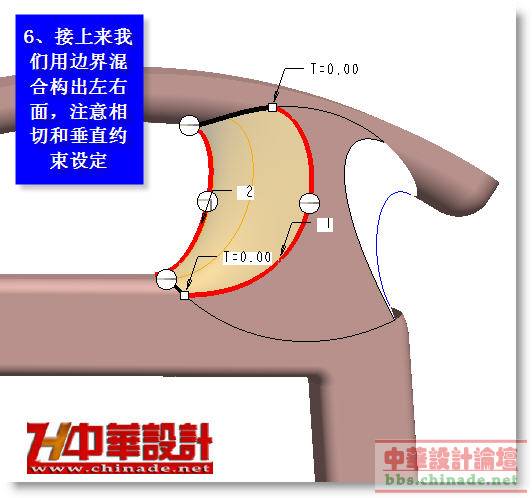

6、接上来我们用边界混合构出左右面，注意相切和垂直约束设定

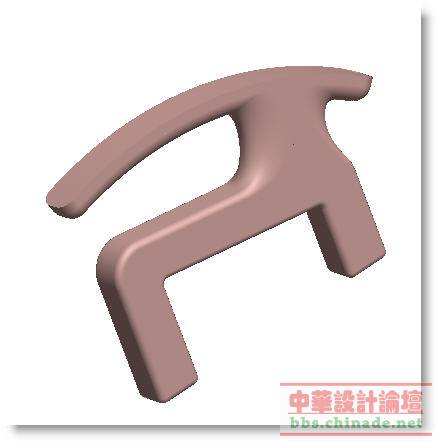

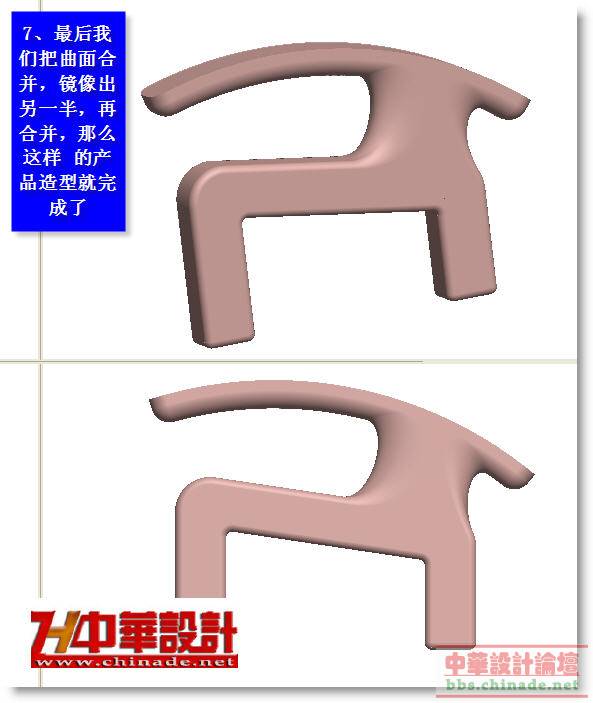

7、最后我们把曲面合并，镜像出另一半，再合并，那么这样的产品造型就完成了

飞龙 · 发表于 2008-8-7 18:42:13

还有另外一种方法也很不错，已经公布做法：http://bbs.chinade.cc/thread-52986-1-1.html

qiang · 发表于 2008-8-7 19:04:19

学习了，这是一个好方法

惠州表业 · 发表于 2008-8-7 19:52:12

最简单实用的方法!!不过曲面的质量还没有达到最佳!

太子 · 发表于 2008-8-7 20:14:26

学习了……

YPH · 发表于 2008-8-7 20:26:22

不错的嘛

abc121345 · 发表于 2008-8-7 20:34:09

好好学习

天天向上
