Wildfire2.0中如何做一个镜像的零件

山涧卵石 · 发表于 2008-8-1 13:24:36

各位大哥，我要做好多左右对称的零件，Wildfire2.0中如何做一个镜像的零件？急啊

惠州表业 · 发表于 2008-8-1 14:04:22

用4.0录了一个视频,2.0的道理一样

山涧卵石 · 发表于 2008-8-1 14:10:16

楼上的，你给的那个好像是特征镜像吧，
但镜像零件应该不是这样的吧？

任我游nemo · 发表于 2008-8-1 14:15:57

表兄的確是做的特征鏡射。

樓主要射整個零件？
點模型樹中的零件名，編輯菜單中的鏡像激活，可以射了。

山涧卵石 · 发表于 2008-8-1 14:22:55

任兄，你说的是2.0版本的吗
我怎么做不出来啊

yshugui · 发表于 2008-8-1 14:44:50

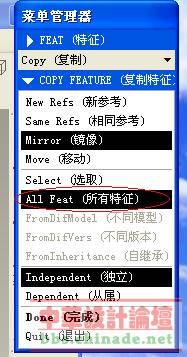

在“编辑--特征操作--复制--镜像--”里，镜像那一项选“所有特征”就可以了(直接点零件名，镜像工具激活要好一些)

山涧卵石 · 发表于 2008-8-1 14:54:42

楼上的兄弟，我是要做左右对称的零件，照你这么做，原来的不能隐藏，
我怎么装配啊

任我游nemo · 发表于 2008-8-1 14:58:41

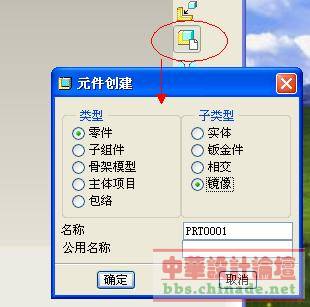

原來是要裝配，直接進裝配新建個鏡射件不是很爽？

yshugui · 发表于 2008-8-1 15:16:03

原来在装配中

山涧卵石 · 发表于 2008-8-1 15:19:37

可是我做到这步就出现问题了

图中“零件参照”中选择不了，提示语“所选图形是外部的，不能备份”，这该怎么办
