这个小面怎么删除

楚风随行 · 发表于 2008-7-29 21:33:53

拔模的时候生成的一个小面，该怎么删除它呢

楚风随行 · 发表于 2008-7-29 21:41:22

修剪也不行啊郁闷当中

惠州表业 · 发表于 2008-7-29 22:03:34

求助时最好上prt,不能凭空解决问题!

m6sl · 发表于 2008-7-29 22:18:21

上传PRT嘛，大家帮你解决

楚风随行 · 发表于 2008-7-30 06:42:46

附件就是它了

qun · 发表于 2008-7-30 07:59:19

帮你做了一下。。。。4。0

你这样做出来是没有封闭的破面
BY 秀剑

[ 本帖最后由中华秀剑于 2008-7-30 08:22 编辑 ]

中华秀剑 · 发表于 2008-7-30 08:20:33

方法很多,我来介绍一种，三个步骤完成

1、把箭头拉到拔模特征的前面

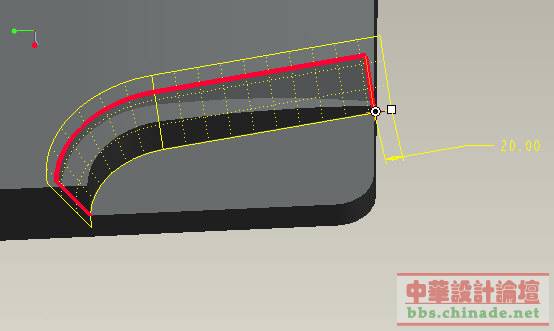

2、使用变截面扫描做出拔模面

这是扫描截面，设置拔模角度30

3、因为扫描出来的面两头不够一点，所以我们需要延伸曲面

4、合并曲面

完成效果

[ 本帖最后由中华秀剑于 2008-7-30 08:23 编辑 ]

中华秀剑 · 发表于 2008-7-30 08:21:39

顺便把PRT也传上来，PROE4.0版本

qun · 发表于 2008-7-30 08:47:23

呵呵，不好意思，做题时没有注意！

qun · 发表于 2008-7-30 08:49:54
