[解决] 工程图如何出才能表达的更清楚呢?

[复制链接]
发表于 2008-7-25 09:13:02 | 显示全部楼层 |阅读模式

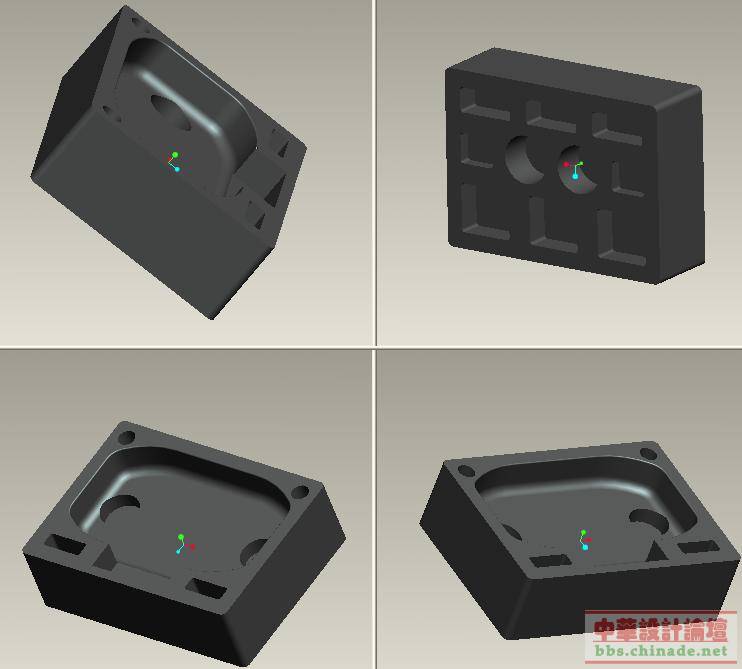

这里有一个模型,请教高手或老师这个模型怎样表达得更清楚呢,或请老师出一张工程图.谢谢了.详见附件如下:

xiagai.prt.zip

118.28 KB, 下载次数: 12, 下载积分: 华币 -1

 楼主| 发表于 2008-7-25 09:14:54 | 显示全部楼层
还请老师不辞辛苦的为我解答,我将不胜感激.谢谢.
发表于 2008-7-25 09:42:10 | 显示全部楼层
是在学校机械制图没有学好呢?还是不会用“工程图”来画图呢?
 楼主| 发表于 2008-7-25 10:55:49 | 显示全部楼层
是机械制图没有学好.嘿嘿,请教老师了.
发表于 2008-7-25 11:20:24 | 显示全部楼层
随意啊 很好花 没有说固定的形式 只要能表达到位就可以了
发表于 2008-7-25 18:57:25 | 显示全部楼层

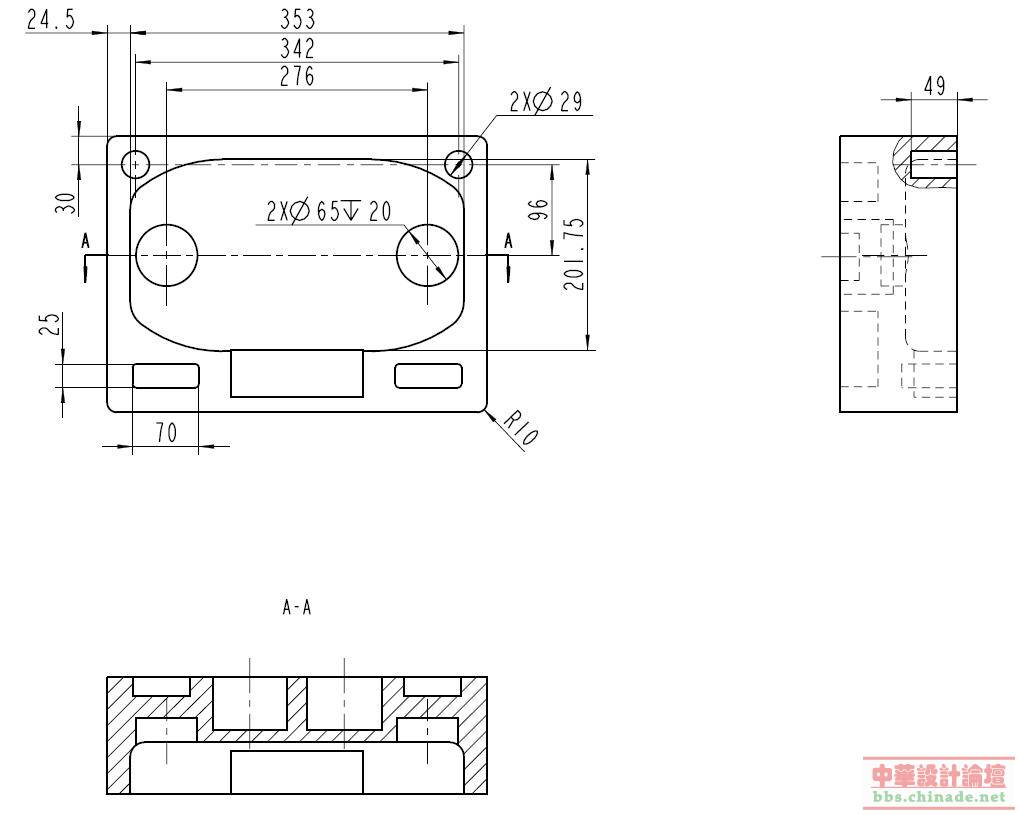

PDF中结构表达清楚了,自己参照标注尺寸

PDF部分视图

[ 本帖最后由 chinanast 于 2008-7-25 18:59 编辑 ]

ENGINEER - XIAGAI.pdf

17.82 KB, 下载次数: 4, 下载积分: 华币 -1

 楼主| 发表于 2008-7-28 08:09:53 | 显示全部楼层
谢谢老师.非常感谢.受益了.
发表于 2008-7-28 21:12:46 | 显示全部楼层
多谢楼主了!
发表于 2008-8-23 21:58:54 | 显示全部楼层
能剖尽量剖,少用虚线
