如何选择整个面被剪切后中的单曲面(欢迎大家参与讨论)

苍龙

这是一个实际工作经常遇见的问题,请大家积极发表自己的做法

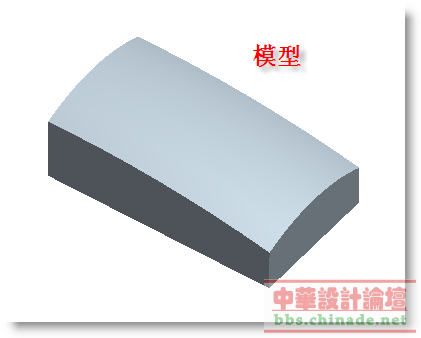

现在有这样一个实体:

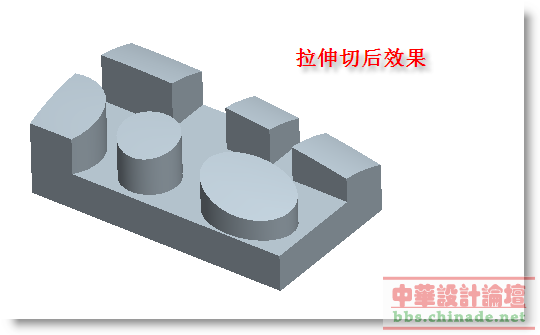

通过拉伸切除后的效果:



[ 本帖最后由 苍龙 于 2008-7-16 12:10 编辑 ]

苍龙

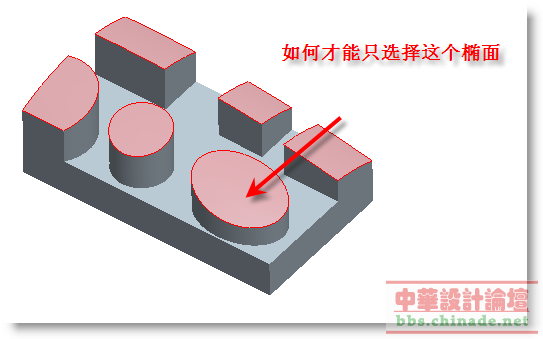

问题点:

我们在设计另外一个零件时需要参照此模型的这个椭面,
但复制曲面几何时会把所有浅红色面全部复制过去,如何才
能只选择其中的椭面或其它单个面

苍龙

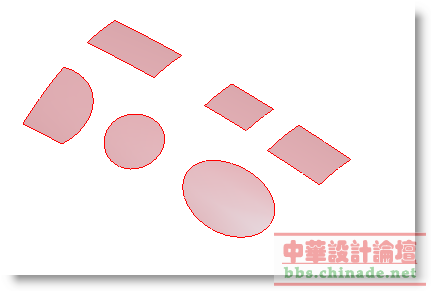

复制过来后的效果(我们只需要其中的椭面,但全过来了 ):

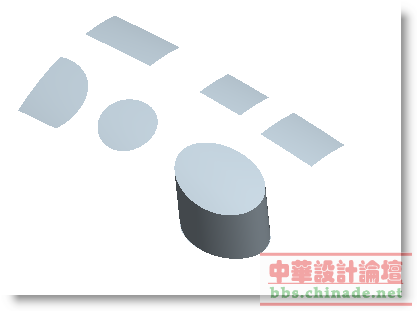

后期要对这个椭面进行另个的处理,处理后,因为
有多余的面,无法生成实体(这只是一种处理示意,
复制过来的曲面用到何处根据设计而定,这种麻
烦特别是在分模中,经常遇到)


[ 本帖最后由 苍龙 于 2008-7-16 12:09 编辑 ]

飞龙

工作中经常碰到这样的问题,如果有很好的办法解决,可算是大功一件了,欢迎大家积极参与研究讨论,好的方法请苍龙给予加技术分1~3奖励!

蓝天麦子

只要复制一个面,可以啊~~整个复制好了,可以进行单个的排除啊~可以将不要的面进行排除啊~

老段

同意楼上的意见

苍龙

继续

hhwhk

上面说得对

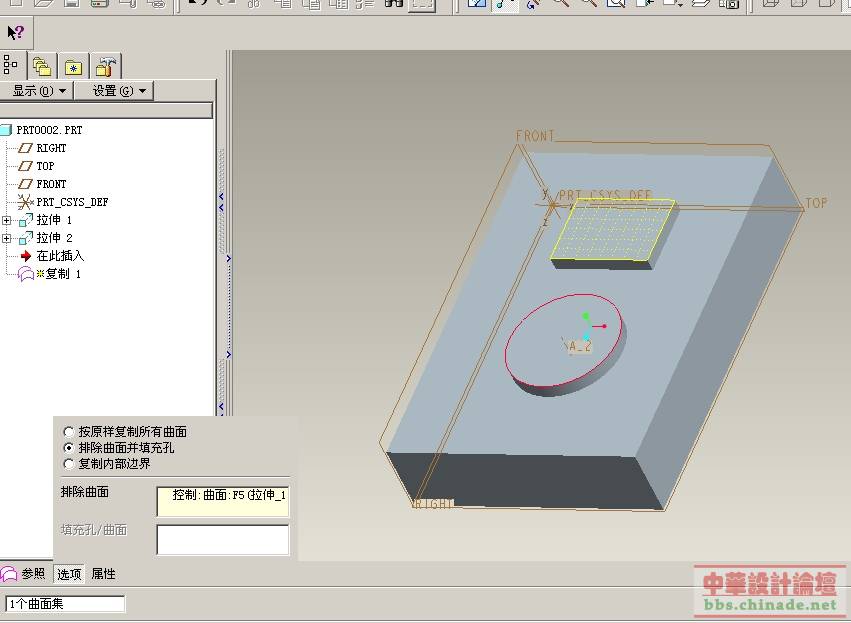

点选需要排除的面的边线

wusong

同意,就是这么处理的.

飞龙

原帖由 蓝天麦子 于 2008-7-16 12:46 发表
只要复制一个面,可以啊~~整个复制好了,可以进行单个的排除啊~可以将不要的面进行排除啊~

这应该是唯一的方法，我当初就是这样干的，看看谁还有没有其他方法！
