美丽手柄看图造型构面教程

飞龙 · 发表于 2008-7-5 16:46:53

题目地址: http://bbs.chinade.cc/thread-50851-1-1.html

[VIP视频教程专区]视频教程+PRT：http://bbs.chinade.cc/thread-51600-1-1.html [无法进入点击申请成为VIP会员]

这道题目有一定的难度，做的人不是很多，不过有几位做得很好，感谢大家的支持！

首先我们来看一下题目要求：
题目要求:

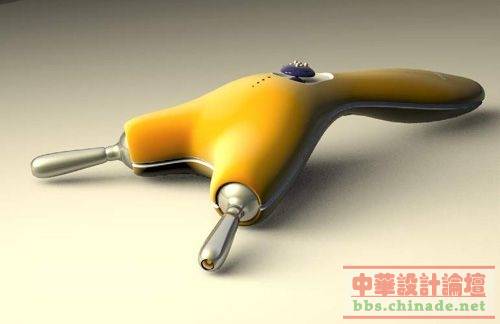

1、根据提供的一张图片建模
2、产品形状要尽可能的与原物一样
3、曲面连接达到G1以上，饱满顺畅
4、做好之后上传一张图片，上传PRT并设置权限200
5、前三名完全做对的多+1

我做的最终效果：

下面以我的做法做个教程，供大家参与学习，来个抛砖引玉！

飞龙 · 发表于 2008-7-5 16:47:49

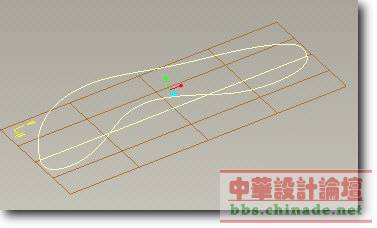

1、造型构曲线

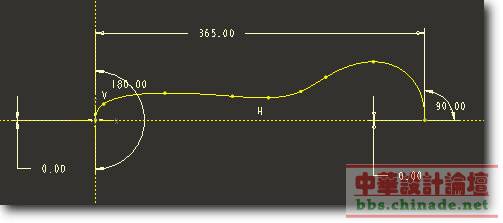

2、创建一图形A

飞龙 · 发表于 2008-7-5 16:52:08

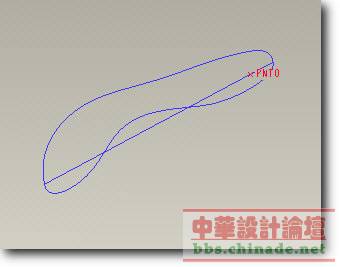

3、中间直线上创建一基准点备用

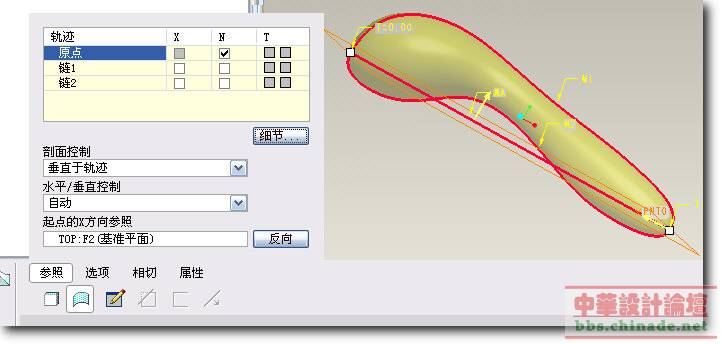

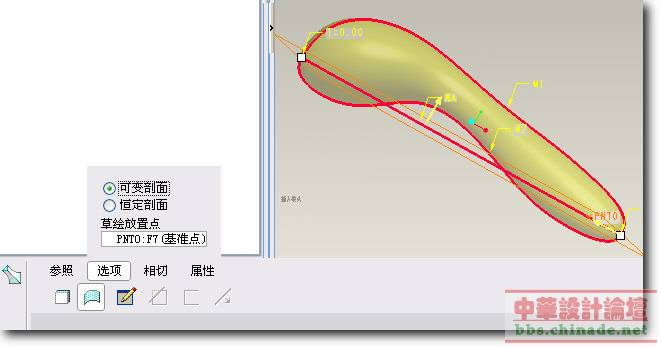

4、使用变截面扫描扫出主体面

选择直线为原点

选择刚才创建的点为草绘放置点

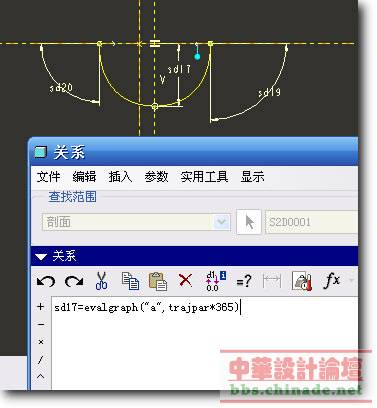

截面为样条曲线，sd17设置关系式

飞龙 · 发表于 2008-7-5 16:54:56

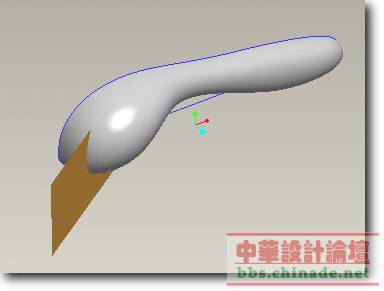

5、拉伸一曲面

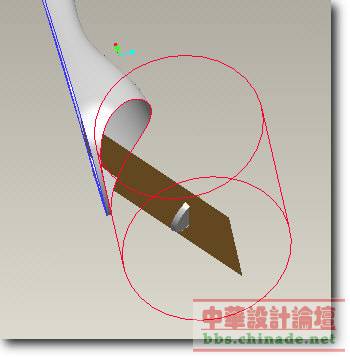

6、旋转曲面

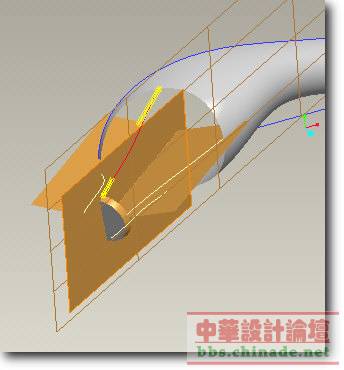

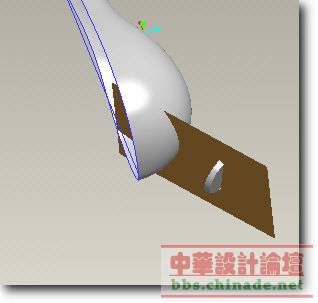

7、砍切曲面

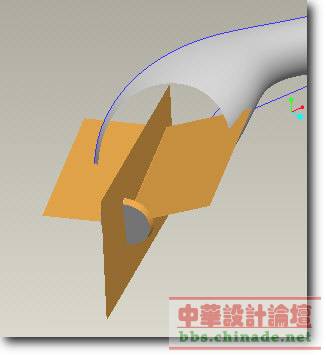

8、拉伸曲面

飞龙 · 发表于 2008-7-5 16:56:16

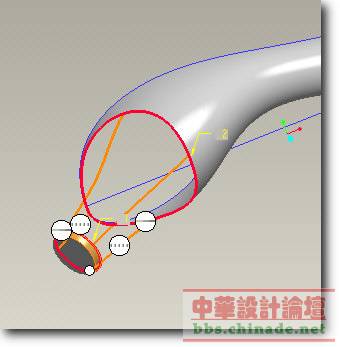

9、造型中构建曲线

10、使用边界构面

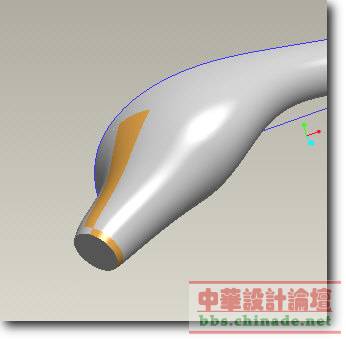

完成后效果

飞龙 · 发表于 2008-7-5 16:57:33

后面的就不用再说了，太简单了，最终效果如图：

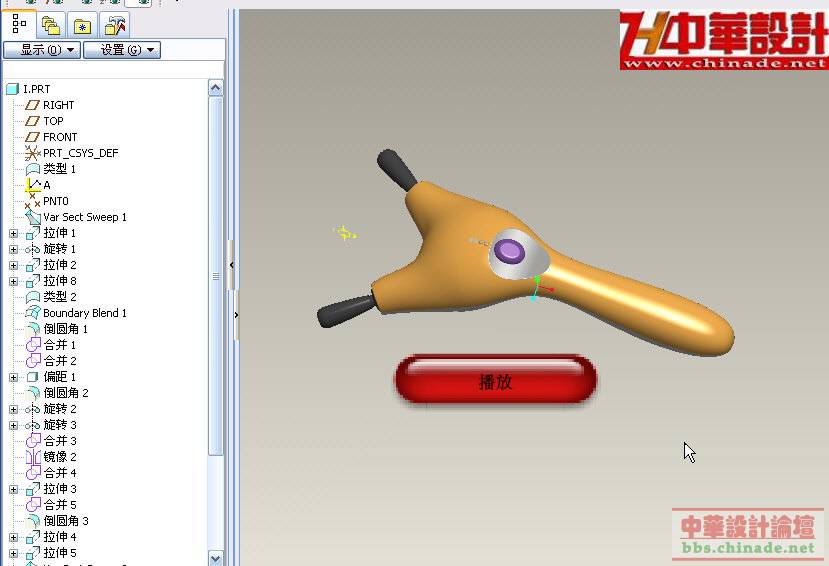

花了我两个小时做了一套视频教程放在论坛VIP视频教程专区，并且有本人的原始PRT，不太明白的朋友可以申请VIP进入[VIP视频教程专区]学习提高！

美丽手柄看图造型构面视频教程+原创PRT BY 飞龙在天

[VIP视频教程专区]视频教程+PRT：http://bbs.chinade.cc/thread-51600-1-1.html[无法进入点击申请成为VIP会员]

苍龙 · 发表于 2008-7-5 16:58:08

支持原创教程

老段 · 发表于 2008-7-5 17:09:30

教程不错！渲染得也不错

gramwin · 发表于 2008-7-5 17:18:04

!好教程。

嫦娥1号 · 发表于 2008-7-5 17:20:52

不会,又要钱呀
