PROE工程图转Auto CAD格式后怎样可以保证输出比例不变呢?

永健 · 发表于 2008-7-5 10:20:27

各位老大,请问PROE工程图转Auto CAD格式后怎样可以保证输出比例不变呢?
本人每次输出都是会变了比例的(前提是PROE工程图里的比例已经是一比一的了)

zhuwqcollege · 发表于 2008-7-5 10:50:48

当然可以保证一比一了．首先你要选取mmns公制模块，在绘图设置里面有一项drawing unit:选mm，这样就保证都是公制了．出图时你比例设１：１就可以了．你导出用ＣＡＤ打开绝对１：１

永健 · 发表于 2008-7-5 11:00:31

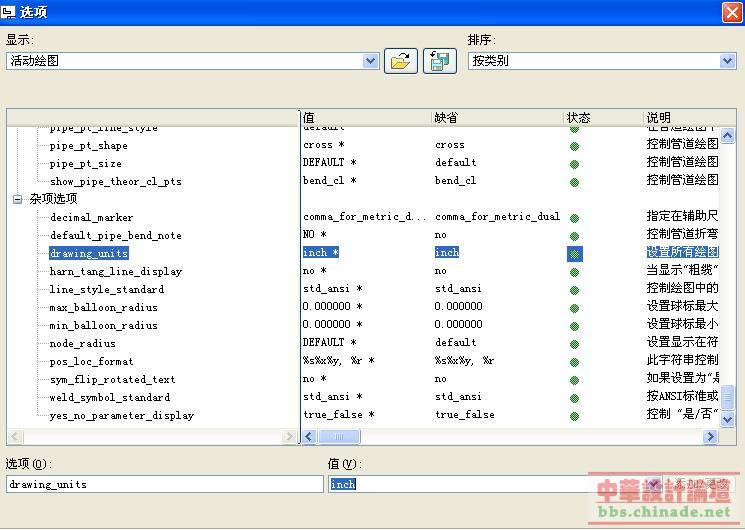

兄台,设置这个吗?

永健 · 发表于 2008-7-5 11:09:57

终于可以解决了,谢谢!

shanji13579 · 发表于 2008-12-6 11:22:15

哈哈.终于找到了...搞了老半天.终于明白了老.

yecm · 发表于 2008-12-8 11:05:08

在CAD图纸上放大２５.４，也是一样的

yw397610190 · 发表于 2008-12-28 01:13:31

设置配置文件即可

浮云游子 · 发表于 2008-12-30 21:53:42

谢谢！！！！

红7熠 · 发表于 2009-1-4 23:51:15
