这种螺丝柱有何用意

嫦娥1号 · 发表于 2008-7-2 18:10:38

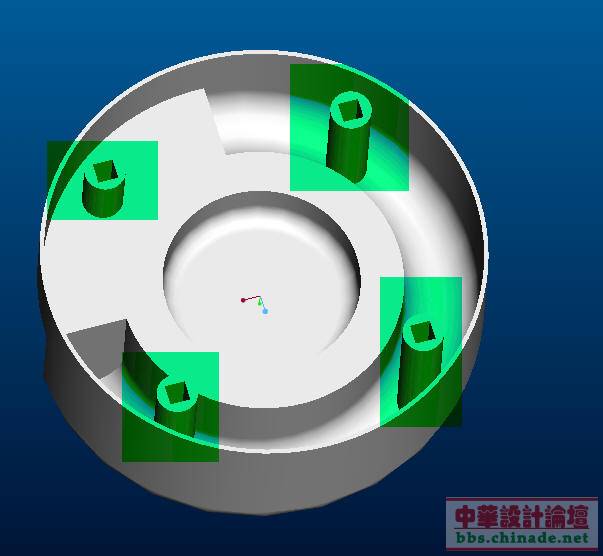

今天看到一个产品,螺丝柱不是圆形的,是方形的,详见下图示,请问设计成方形孔锁螺丝有什么优点吗??很少见这种设计方法.

zhuwqcollege · 发表于 2008-7-2 19:33:45

那个方形位可能是用来装螺母的，外形是方形，里面是螺纹孔．然后把螺母铆进去．在这里大家会问为什么不直接设计成螺丝柱呢？不好，塑胶毕竟是塑胶，装拆次数多了，牙就坏了．
我们公司就有一款产品就是设计成用这样的！

嫦娥1号 · 发表于 2008-7-2 20:05:07

你说的也是一种,但这次我见的就没有装螺母,而是直接锁螺丝

中国制造 · 发表于 2008-7-2 20:47:30

原帖由 zhuwqcollege 于 2008-7-2 19:33 发表
那个方形位可能是用来装螺母的，外形是方形，里面是螺纹孔．然后把螺母铆进去．在这里大家会问为什么不直接设计成螺丝柱呢？不好，塑胶毕竟是塑胶，装拆次数多了，牙就坏了．
我们公司就有一款产品就是设计成用这样 ...

要是设计成方的定位模具加工时岂不很麻烦,况且我不觉得精度就会比圆形的高,我也支持你的说法,那样简单方便.

[ 本帖最后由中国制造于 2008-7-2 20:50 编辑 ]

iaxayjlofnh · 发表于 2008-7-2 20:50:29

我只见过三角形的，，还没有见过方形的。。

versace.诺 · 发表于 2008-7-2 21:15:46

呵呵``我们公司是圆柱 ``在注塑的时候在把螺母放进去的

很麻烦

嫦娥1号 · 发表于 2008-7-2 22:02:17

我觉得还是为了在锁螺丝时防滑牙

q376932525 · 发表于 2008-7-2 22:07:25

这样也可以只不过麻烦了一点所以大多数都用圆柱孔吧

CXF283563 · 发表于 2008-7-2 22:22:45

原帖由 嫦娥1号 于 2008-7-2 22:02 发表
我觉得还是为了在锁螺丝时防滑牙

这种结构设计主要好处有两点：

1. 方柱子设计主要是“防呆”作用

避免组装错误

圆柱子就起不到这张效果

2. 方柱子设计用自攻螺丝在背面跟另外一配件锁定不用埋植螺母

通常这种设计在小玩具跟小家电用得多地摊小家电更是甚多起到cost down作用

！

jsmoka · 发表于 2008-7-2 22:24:16

不太懂！
