三角坐骑构面题我的做法

飞龙

题目地址: http://bbs.chinade.cc/thread-50482-1-1.html

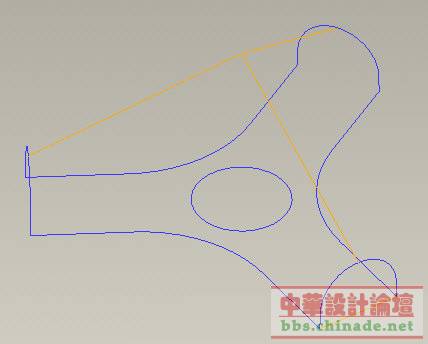

这是所提供的数据——架构曲线



这是完成后的曲面最终效果



做题的时候，我们首先要清晰题目的要求，完全根据题目要求做题：
1、根据提供的IGS线架构图档构面；
2、曲面连接达到G2曲率连续，曲面饱满光顺；
3、能够垂直曲面向内加厚6mm以上。
4、做好之后上传分析图片和四视图，上PRT设置权限150。
5、评分细节：由曲面版主和我负责评分。


题目构思分析：
对于产品的造型构建，首先我们要进行观察和构思分析。
1、这个题目我们首先把它分解成为是由三个相等的三分之一形状所组成的，那么我们只要把三分之一做出来即可；
2、这个产品的三分之一是一个五边面，五边面的构思方法无非就是化五为四，拆面构面；
3、我们还需要考虑到三分之一之间必须是垂直约束，或者是曲率连接，不应该存在无约束现象；
4、此题目要求向内垂直加厚6mm以上，那么必须要好好调整曲面的质量及顺畅度。

飞龙

下面我用一种普通的构面方法来详细的讲述一下这道题目的做法！

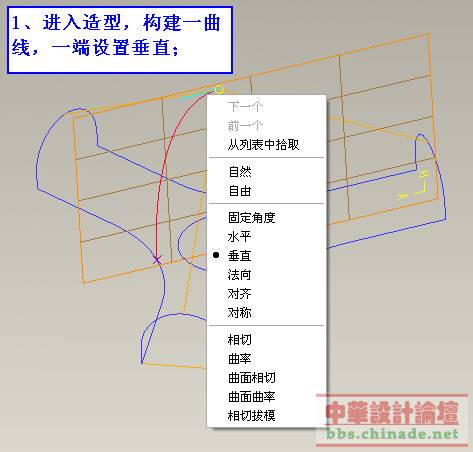

1、进入造型，构建一曲线，一端设置垂直；

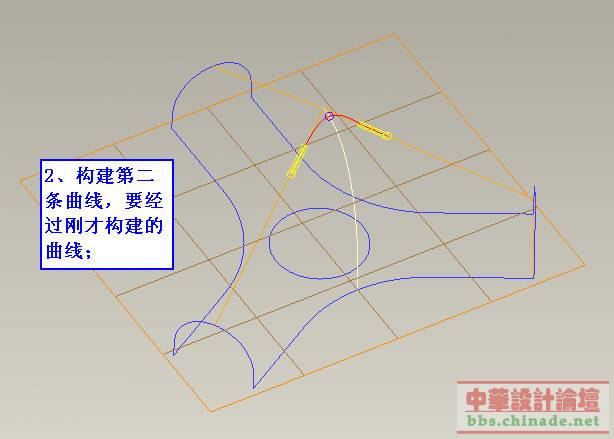

2、构建第二条曲线，要经过刚才构建的曲线；

飞龙

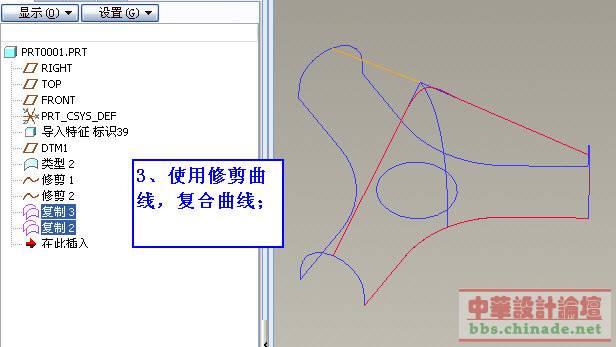

3、使用修剪曲线，复合曲线；

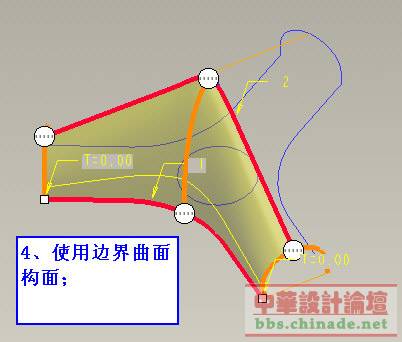

4、使用边界曲面构面；

飞龙

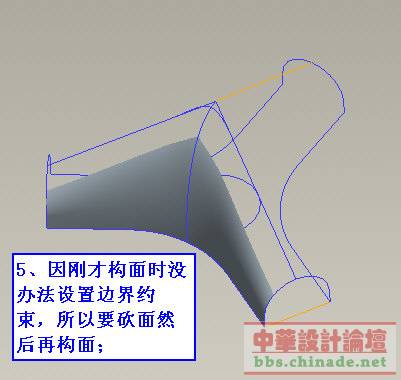

5、因刚才构面时没办法设置边界约束，所以要砍面然后再构面；

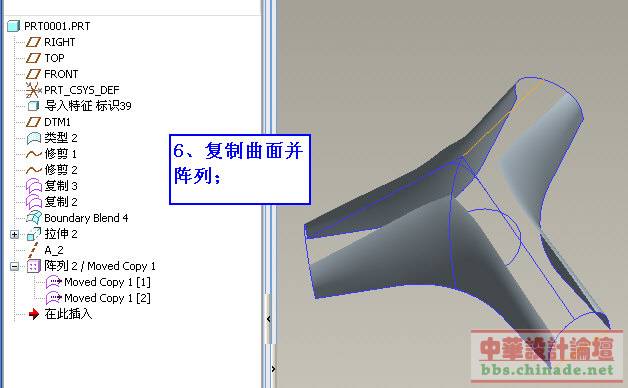

6、复制曲面并阵列；

飞龙

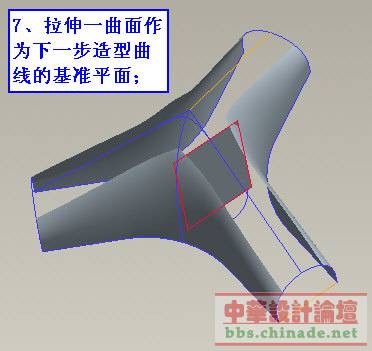

7、拉伸一曲面作为下一步造型曲线的基准平面；

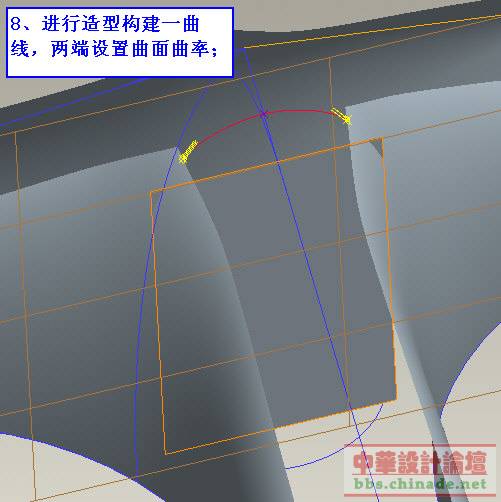

8、进行造型构建一曲线，两端设置曲面曲率；

飞龙

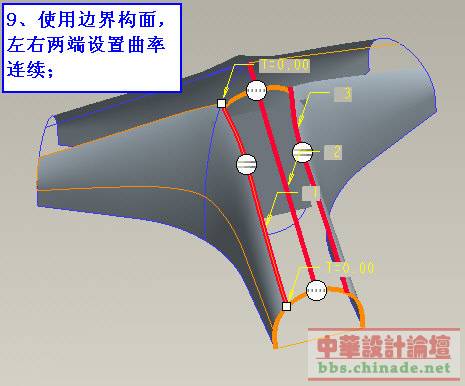

9、使用边界构面，左右两端设置曲率连续；

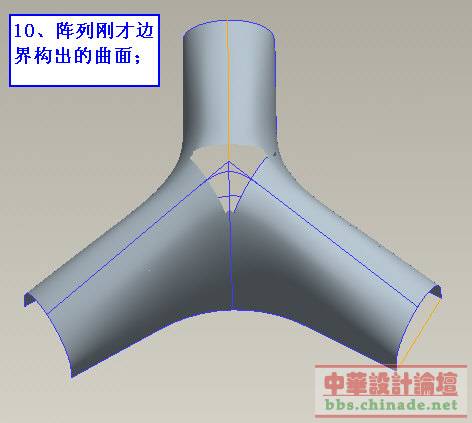

10、阵列刚才边界构出的曲面；

飞龙

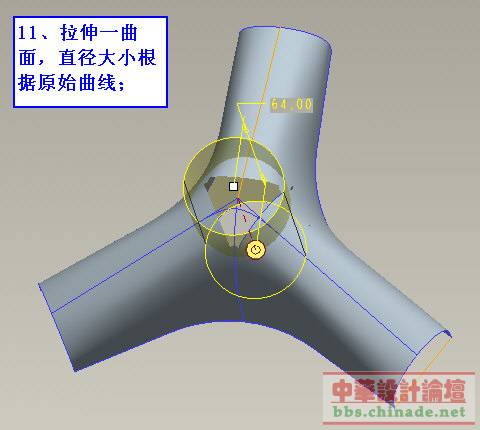

11、拉伸一曲面，直径大小根据原始曲线；

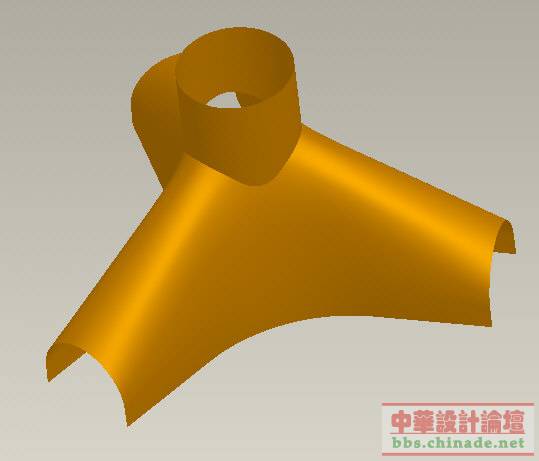

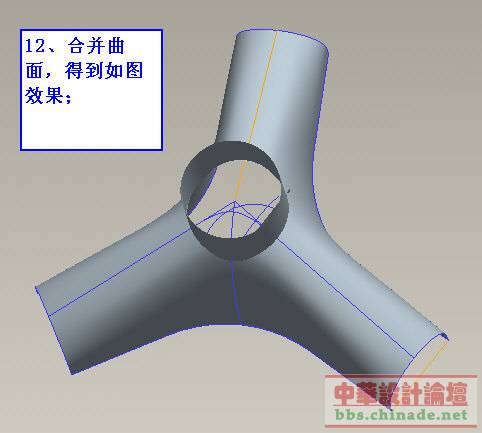

12、合并曲面，得到如图效果；

飞龙

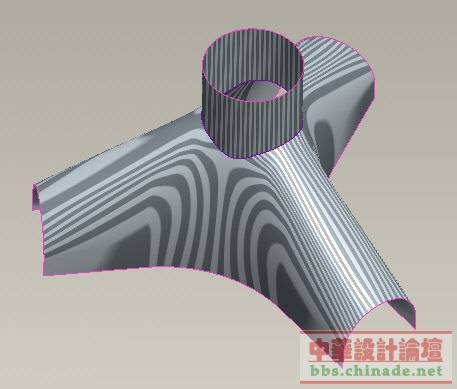

斑马分析一下

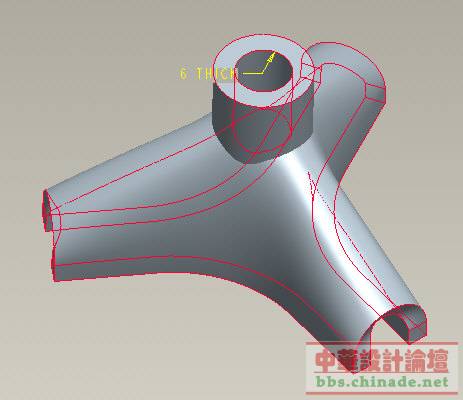

曲面垂直加厚

飞龙

PRT放上来，by proe4.0
