[原创] PRO/E与电子线路设计的仿真,真正体现电子布局效果!(图)一种新方法!!

[复制链接]
发表于 2008-6-28 10:59:44 | 显示全部楼层 |阅读模式

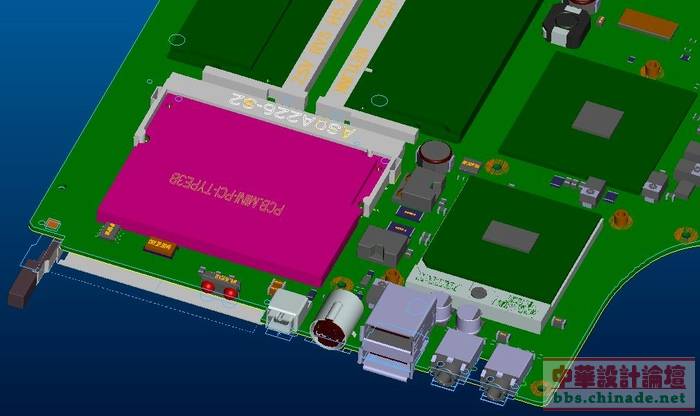

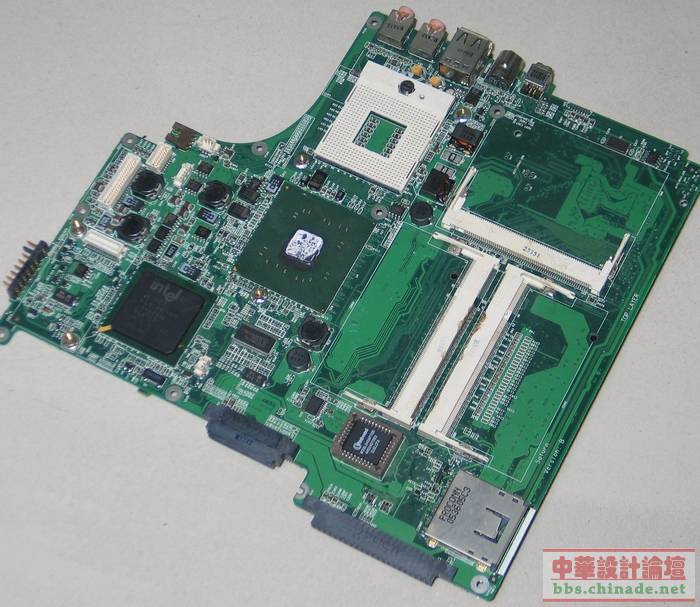

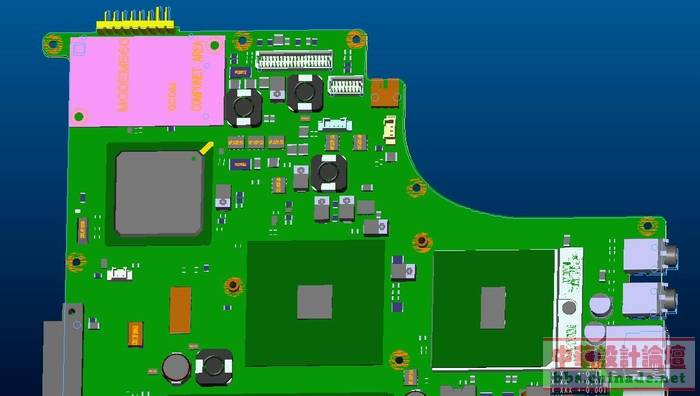

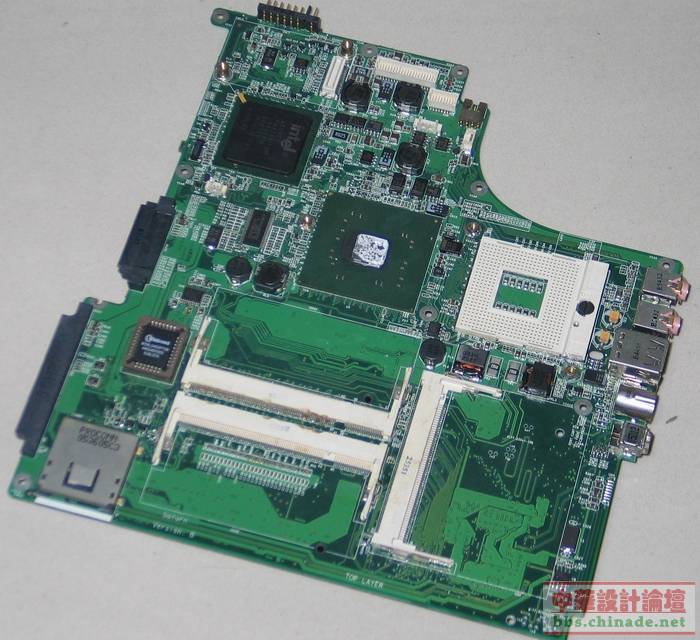

大家好,最近我在设计中通过导出的电子线路板图档文件,通过编译,倒入PRO/E中,真正实现了电路板在结构图档的仿真,对以后设计更加体现直观,见图。如有兴趣,我可以逐一介绍过程,大家可以一起探讨。方法非常简单,以后只要电路布线设计一完成,我这边就会直接生成电路板的仿真结构图档!让大家看看PROE与电子线路板设计仿真(图档与实物对比)真正仿真 a1.jpg a10.JPG
 楼主| 发表于 2008-6-28 11:00:36 | 显示全部楼层
再来两幅,呵呵

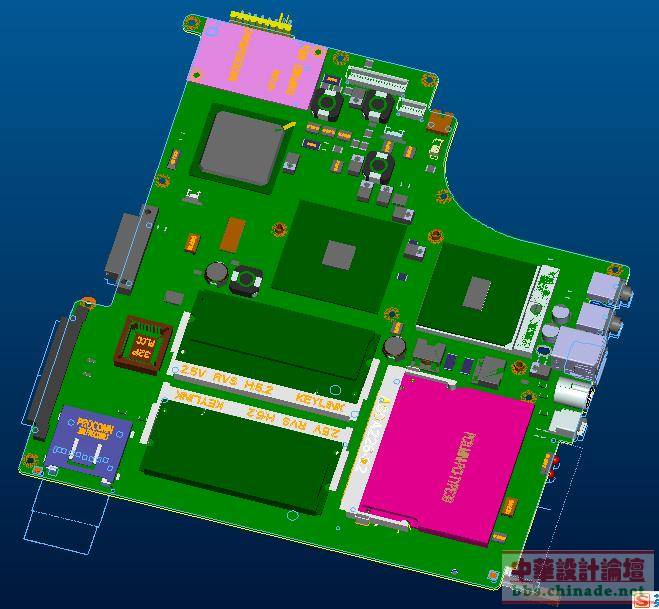

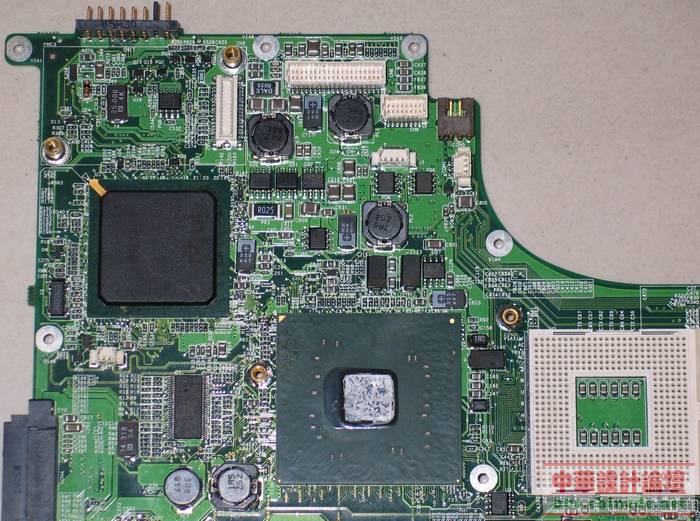

a2.jpg a20.JPG
 楼主| 发表于 2008-6-28 11:01:08 | 显示全部楼层

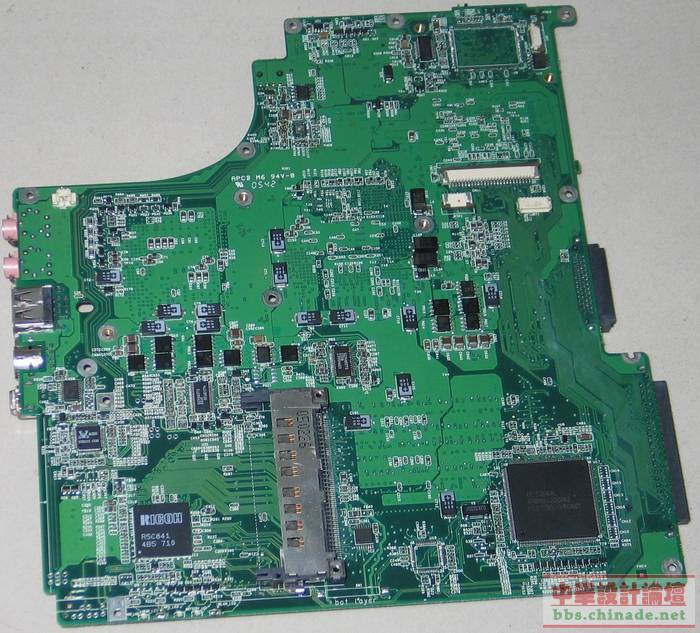

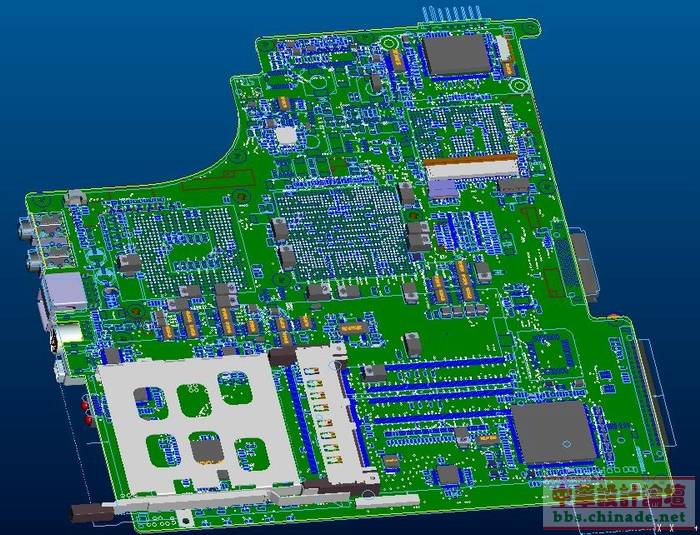

继续,呵呵! a3.jpg a30.JPG
 楼主| 发表于 2008-6-28 11:02:25 | 显示全部楼层
具体操作如下:
Pro/E下進行PCB元件自動建構的程序;
1.一般ECAD(例如protel,powerpcb allego等等电路板设计软件)下完成PCB的layout
2.在ECAD下將此layout export成IDF檔(包含*.emn及*.emp檔)
3.在Pro/E中使用Pro/ECAD讀入IDF檔(包含*.emn及*.emp檔)
4.Pro/ECAD自動按IDF檔之內容自動呼叫電子元件的3D model自動放置在正確的位置上
 楼主| 发表于 2008-6-28 11:02:50 | 显示全部楼层

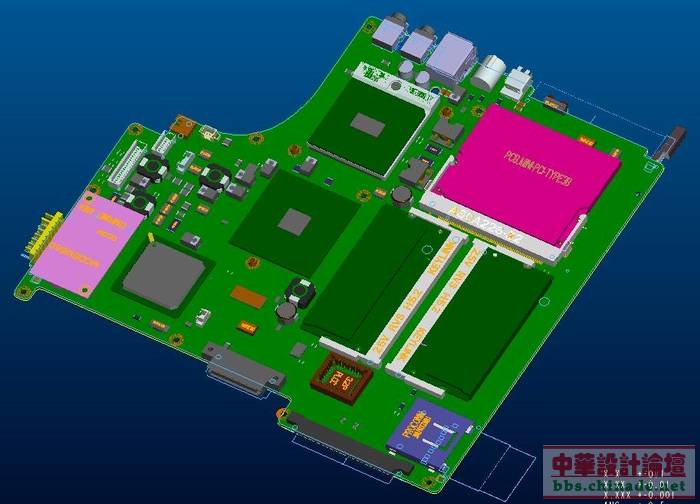

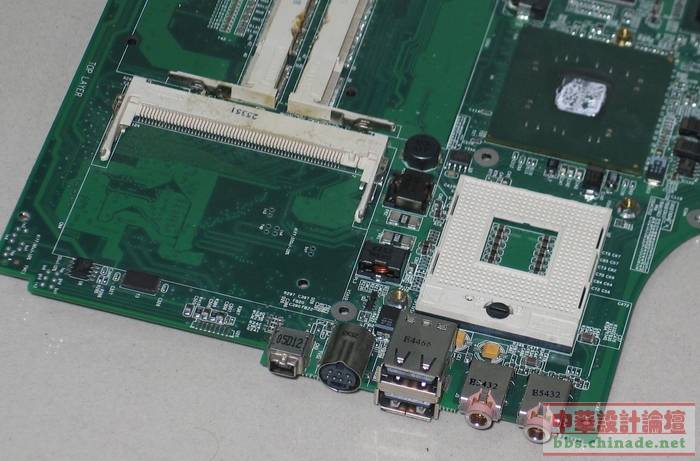

a4.jpg a40.JPG
 楼主| 发表于 2008-6-28 11:04:06 | 显示全部楼层
a5.jpg a50.JPG
发表于 2008-6-28 12:22:59 | 显示全部楼层
不错哦!!!
发表于 2008-6-28 12:54:43 | 显示全部楼层
不太明白
 楼主| 发表于 2008-9-10 15:23:57 | 显示全部楼层
好像没人有兴趣啊
 楼主| 发表于 2008-9-10 15:36:25 | 显示全部楼层
今天把具体操作介绍给大家看看"http://www.meiyadesign.com/viewthread.php?tid=53972&pid=626755&page=1&extra=page%3D1#pid626755"
