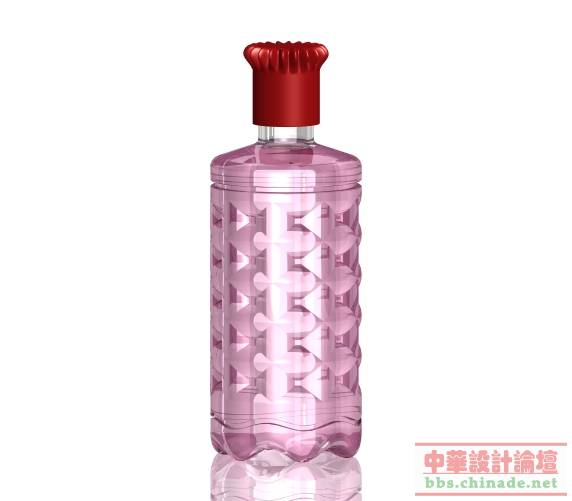

一步VSS飞龙瓶建模+渲染实例教程

老段

        这个瓶子一开始大家都觉得很难，但是后来还是有不少人做出来了，所以千万不要被外形所迷惑，所谓难者不会，会者不难就是这个道理

原题地址：
挑战极限之一步VSS飞龙瓶+4分已结束教程已出
http://bbs.chinade.cc/thread-50542-1-1.html

非常精彩的教程,建模加渲染,堪称经典,加入中华设计论坛精华帖!
BY 飞龙在天

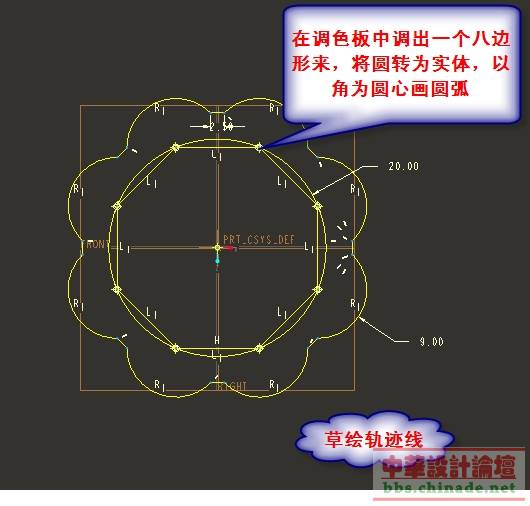

好下面开始教程，轨迹线的画法我试过几种方法，发现还是这样要快些

老段

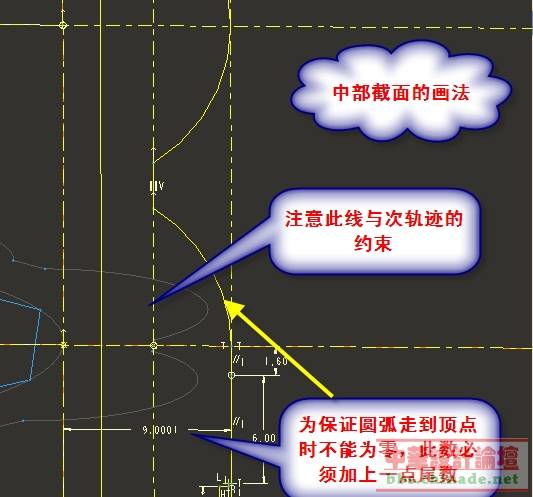

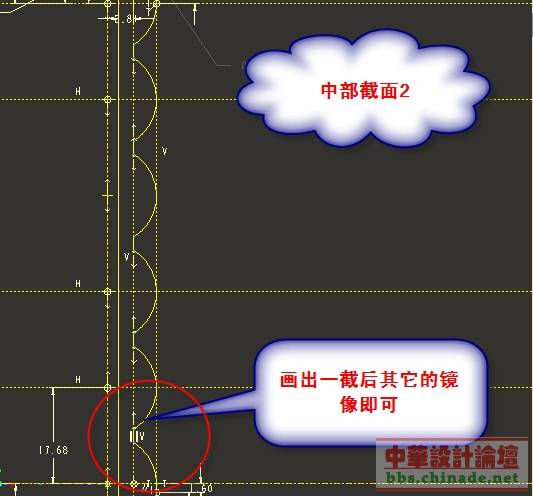

截面的画法










[ 本帖最后由 djg1953 于 2008-6-25 17:03 编辑 ]

老段

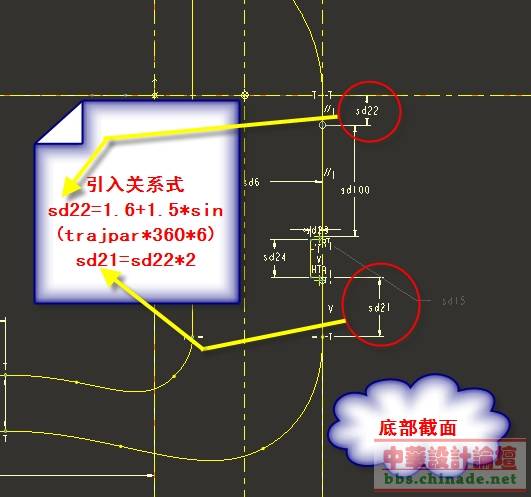

底部截面

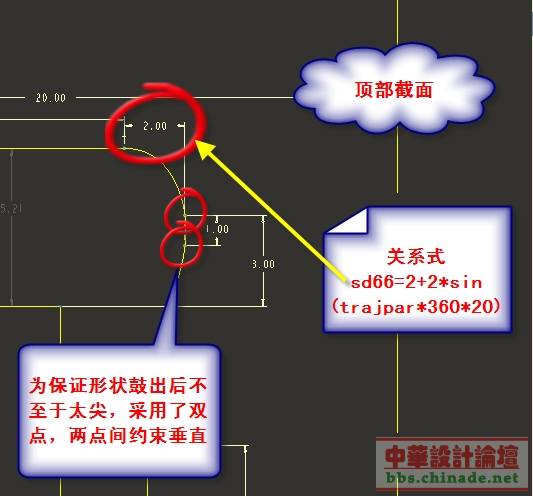

瓶盖的截面



[ 本帖最后由 djg1953 于 2008-6-25 17:51 编辑 ]

老段

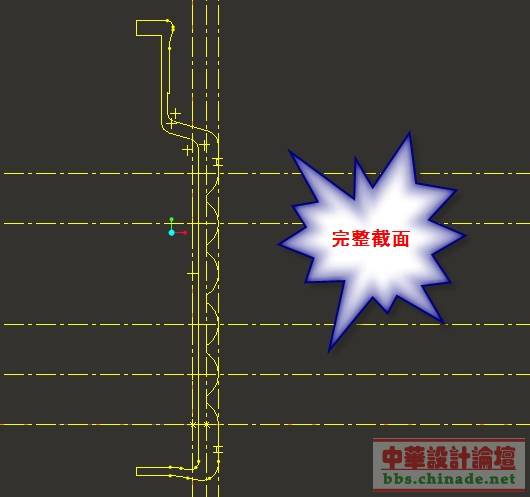

完整的截面




好，下面简要的说一下渲染：
   其实PROE的渲染的基本操作还是很好学的，大家可以认真的看一下飞龙兄弟的贴子：
一步一步教你用破衣渲染(Photolux版)
http://bbs.chinade.cc/thread-17322-1-1.html

在PROE渲染中，玻璃是比较难掌握的，主要是参数上，大家可以结合渲染实例和我的这个贴子自己慢慢参悟：
如何通过渲染实例学习渲染----PDF教程下载（PROE）
http://bbs.chinade.cc/thread-49068-1-1.html?


另外透明物体的渲染大家切记一条，就是任何与透明有关的物体都不能用曲面，不管是透明主体还是相邻的部分


[ 本帖最后由 djg1953 于 2008-6-25 18:00 编辑 ]

老段

附件中有两个文件夹：
     一个是飞龙瓶PRT及视频教程，其中提供了一个未渲染的PRT供大家参考之用。别外这个瓶子的难点大家公认为是中部，该视频教程教你用简练的方法在五分钟之内轻松完全成飞龙瓶中部的VSS（教程为ＥＸＥ文件双击即可播放，无需任何软件）
   另一个是渲染实例，文件夹中有个图片说明，按上面说的做就能看到渲染效果.（用PROE3.0打开,不然效果会有差异)



[ 本帖最后由 djg1953 于 2008-6-26 08:11 编辑 ]

嫦娥1号

可以进来了吗博士?等不及了呀 ,教程做得非常棒,精华

vane0025

可惜啊!!!没那么多金币 想买都买不了!!!如果不要金币的话肯定是精华中的精华

嫦娥1号

发现现在大家只要有好东东都要钱了,都做起生意来了

凉廷

博士的贴个个是精华啊！

眼过无痕

老大草绘方法果然够特别
