下面这个草绘怎么画出来的

liweicai990 · 发表于 2008-6-14 14:27:42

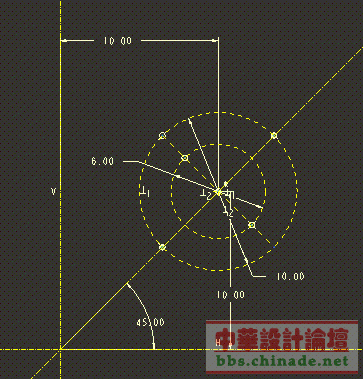

里面有两个垂直指的哪个和哪个垂直我只看出来一个
然后一个M 不懂。。。
最后10 10 45 这三个尺寸如何共存的
高手指教

[ 本帖最后由 liweicai990 于 2008-6-14 14:37 编辑 ]

liweicai990 · 发表于 2008-6-14 16:58:46

没回应啊

ktlhh · 发表于 2008-6-15 07:41:49

你可以试着把垂直约束删除，会出现弱尺寸；或者选择解释约束，点击垂直约束符号。

oucegen · 发表于 2008-6-15 09:59:41

这种约束关系,只要有一个垂直就OK了,如果楼主想知道其中哪个跟哪个约束,自已把约束删除就OK 了,然后重新定义约束,不就OK了吗

csxql · 发表于 2008-6-19 14:47:41

草绘椭圆后,复制,选择性粘贴,转动45°试试

maples2008 · 发表于 2008-6-22 15:39:24

可能是约束关系有问题才会出现这样的状况吧

fazhai000 · 发表于 2008-6-23 23:10:15

呵呵,路过,学习一下!

wlm508 · 发表于 2008-6-24 19:18:36

原帖由 csxql 于 2008-6-19 14:47 发表
草绘椭圆后,复制,选择性粘贴,转动45°试试

应该可以!

心的1/2 · 发表于 2008-6-24 23:40:15

就凭借你一张图,我觉得图中有四个平面 ,倾斜45度的在图中也是一个面(在图中投影出来就是一条线)所以图中就有两个垂直,倾斜45度的面分别和10;6那两个面垂直.
M我想应该是MIDDLE ,中点的意思

ssln · 发表于 2008-6-25 14:40:28

草绘椭圆后,复制,选择性粘贴,转动45°试试
有试过吗，我选择“选择性粘贴”的时候，是灰色的，没法用啊

最后10 10 45 这三个尺寸如何共存的？
画来试了一下，因为它没有三条线共点有约束，所以三个尺寸能共存。
只是这个椭圆我却画不出来，只能画出水平的来。

[ 本帖最后由 ssln 于 2008-6-25 14:57 编辑 ]
