喷漆治具的设计

pana · 发表于 2008-6-13 14:10:20

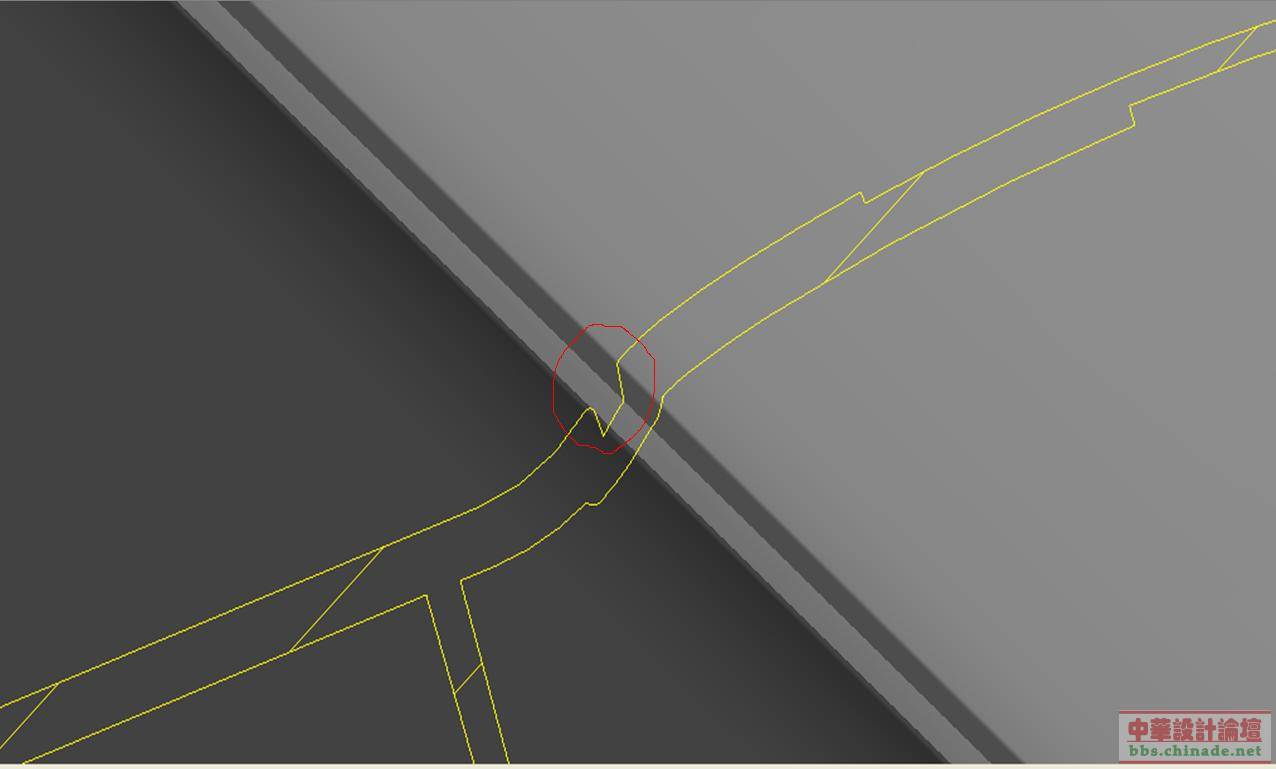

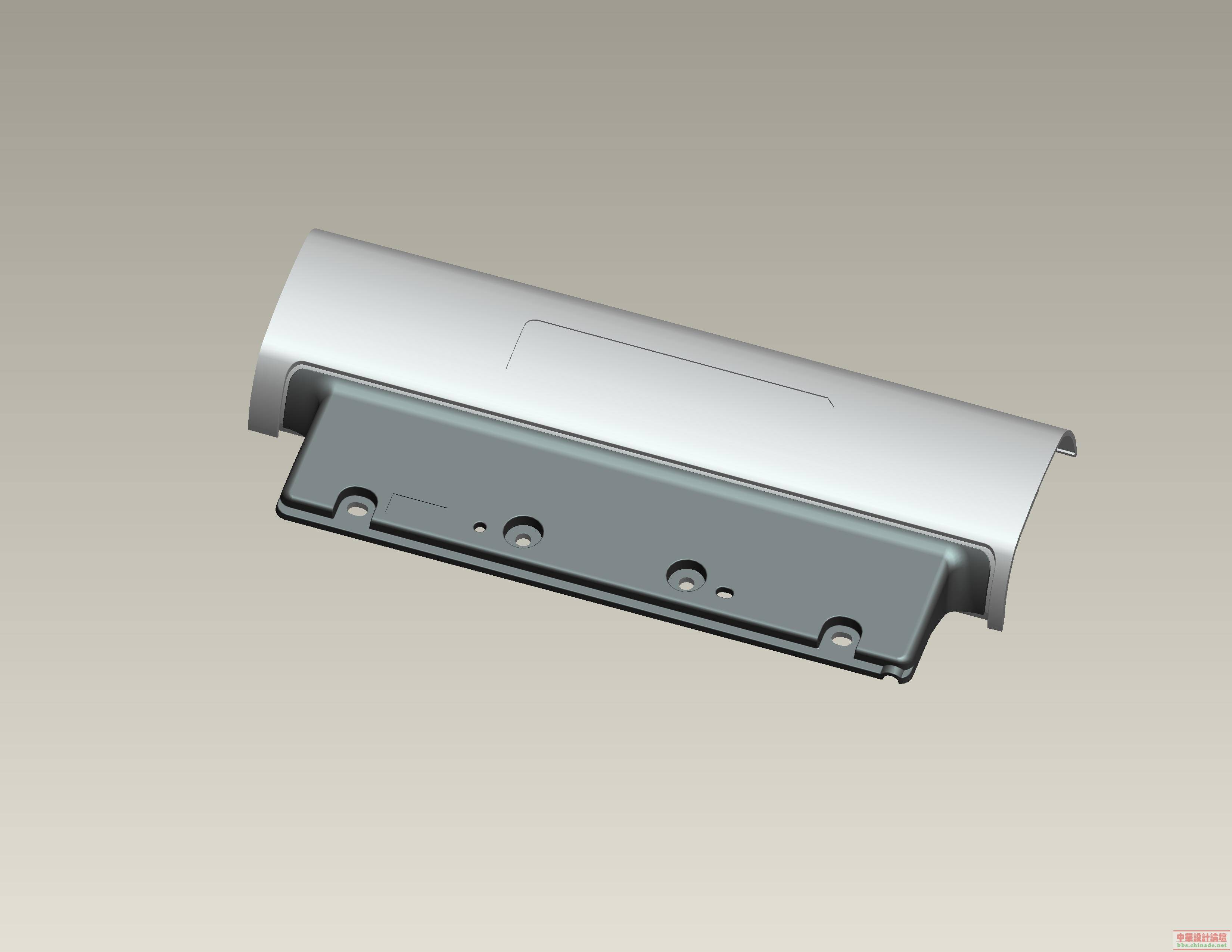

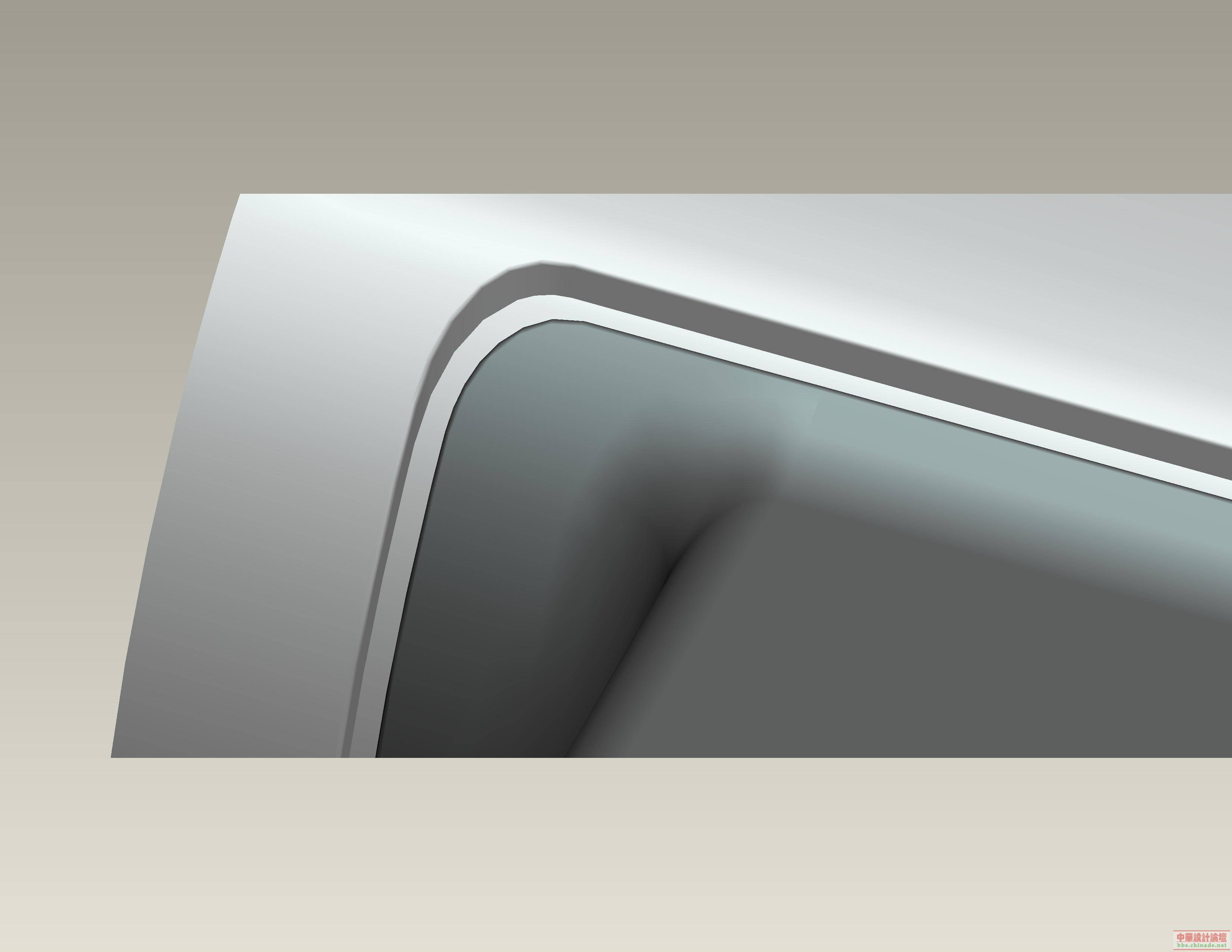

这个是本司的一个产品需要做一个治具来喷涂，黑色部分是要遮住的部分，不许有油漆喷进去，银色部分为要喷涂的地方。重要的部分是银色槽的部分要喷漆，我自己想不到应该怎样设计，包括外观和结构的设计。请高手指点，谢谢！可以的话版主设置为题目让大家来做一下。

yj007_720 · 发表于 2008-6-15 13:59:43

你的喷漆要求不够清晰，比方说:
1.银色部分背面是否要喷漆，若不需要，对溢漆又有什么样的要求？
2.喷漆区域和遮蔽区域一般不会有明显的分界线，会有一个溢漆区域，沟槽部分若要达到银色一级面的膜厚要求，黑色部分势必会有溢漆。
3.要求平喷还是竖喷，手动喷还是自动线，等等。

pana · 发表于 2008-6-16 09:07:28

楼主说得好！
1.银色部分背面要喷漆的，底面有结构部分就不用了。
2.沟槽部分就是溢漆区域，不过一定要喷得靓一点。
3.手动喷漆的，平喷，竖喷度可以。

pana · 发表于 2008-6-16 20:59:50

seanjun · 发表于 2008-6-16 21:30:39

值得好好学西

yj007_720 · 发表于 2008-6-16 22:58:15

懒得画了，简单讲一下基本思路：
底座治具：拷产品上面画面，向下偏移一段距离（视治具与产品之间的间隙而定），加厚（厚度视治具材料而定，保证其强度，防止变形）。然后避位消除干涉，再考虑定位和支撑方式。
上遮蔽治具：同样拷需遮蔽面，向上偏移加厚，增加定位，增加与底座治具的加紧结构，就OK了。

zxm3704127 · 发表于 2011-7-2 00:30:19

值得好好学西

197659292 · 发表于 2015-12-20 11:37:26

治具图好了吗，希望分享一下

jackyyang · 发表于 2016-4-2 11:08:32

好东东，学习学习，支持支持咯
