proe一步找出最大轮廓线

惠州表业 · 发表于 2008-5-29 15:43:33

要求一步找出最大轮廓线(不是修剪出最大轮廓)
如果是外挂,请提供下载地址或上传文件

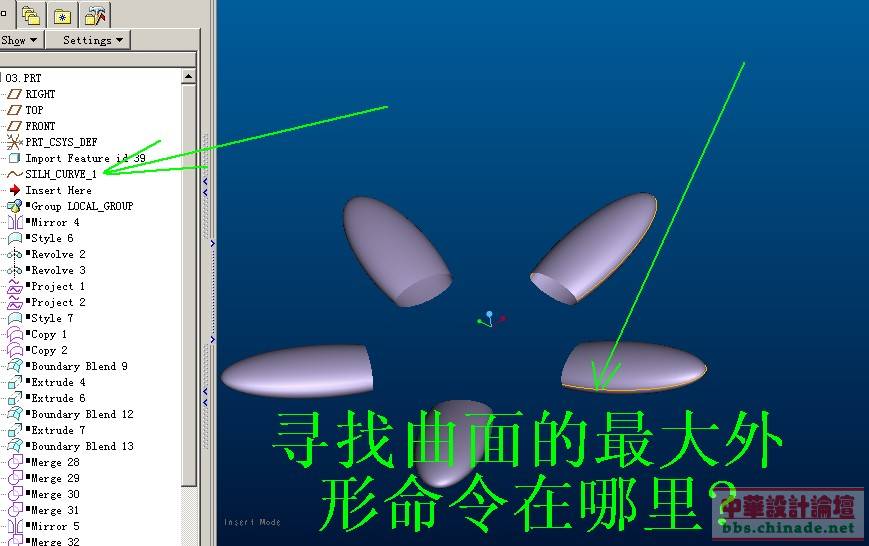

有下面的图片参考!
谢谢大家的热情帮助!

惠州表业 · 发表于 2008-5-29 17:33:37

怎么沉的这么快!

飞龙 · 发表于 2008-5-29 20:12:53

这个功能没有用过,知道的朋友帮助一下!

chinanast · 发表于 2008-5-29 20:13:29

太简单，船就沉得快！

CXF283563 · 发表于 2008-5-29 20:19:42

零件－－切换到－－Mold/Casting 模式下

插入－－侧面影像曲线 ok

[ 本帖最后由 CXF283563 于 2008-5-29 20:57 编辑 ]

苍穹 · 发表于 2008-5-29 20:43:38

Applications---Mold/Casting----Curve
命令树会多一个命令选项：Silhouette
这个命令就是用来投影最大外围曲线的。

liufeng · 发表于 2008-5-29 23:41:35

又学一招 3Q

wei1984 · 发表于 2008-5-30 11:14:15

什么世道来的？

mllovemyfm · 发表于 2008-5-31 21:37:07

bshq · 发表于 2008-6-29 22:57:26

这个方面不清楚
