[题目] 椭圆制作,+2,正确前3多+1,结束!教程已宣布

[复制链接]
发表于 2008-5-25 15:18:13 | 显示全部楼层 |阅读模式
原创教程地址:http://bbs.chinade.cc/viewthread.php?tid=49769&page=1&fromuid=485#pid500931

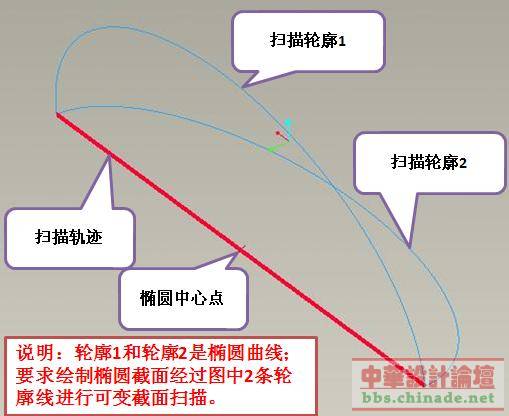

题目1要求:
1)按照图片中要求进行椭圆制作;
2)必须在提供的原始模型中进行;
3)上传做好的PRT(权限150),推荐附上做好的带模型树的图片。

题目2要求:
1)按照下图片中要求进行椭圆制作;

2)模型树中只能拥有一个草绘、点和VSS,不能多于以上特征做出来的+2,正确前3名多+1;若草绘曲线只是一条直线做出来的直接+5分鼓励!
3)上传做好的PRT(权限150),推荐附上做好的带模型树的图片。

[ 本帖最后由 chinanast 于 2008-5-30 21:19 编辑 ]

tuoyuan.rar

4.09 KB, 下载次数: 94, 下载积分: 华币 -1

IGS文件

评分

1

查看全部评分

发表于 2008-5-25 15:21:46 | 显示全部楼层
第一个跟贴~
发表于 2008-5-25 15:21:49 | 显示全部楼层
占位了啊
发表于 2008-5-25 15:33:55 | 显示全部楼层
支持与时大妹子带来的题目,曲面版也开始玩扫描啦!
发表于 2008-5-25 15:44:04 | 显示全部楼层
发表于 2008-5-25 15:49:52 | 显示全部楼层

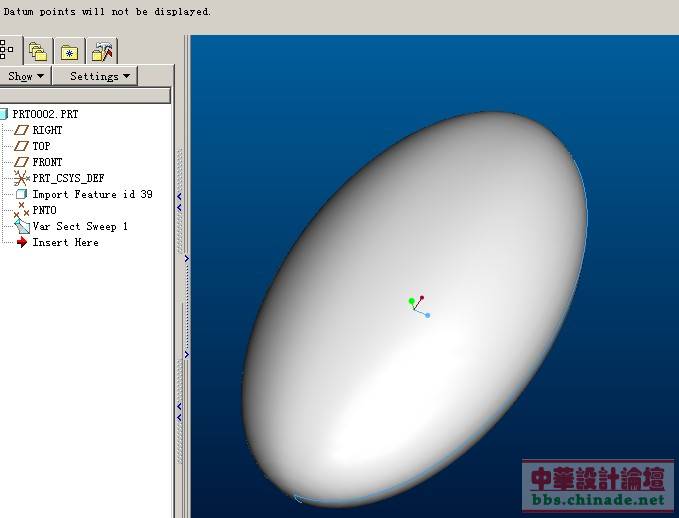

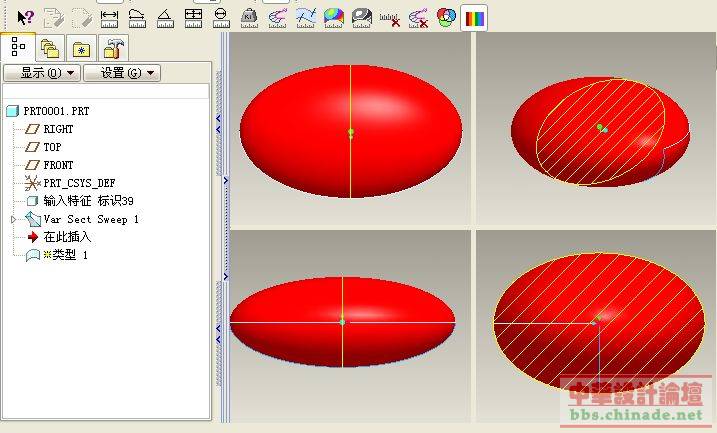

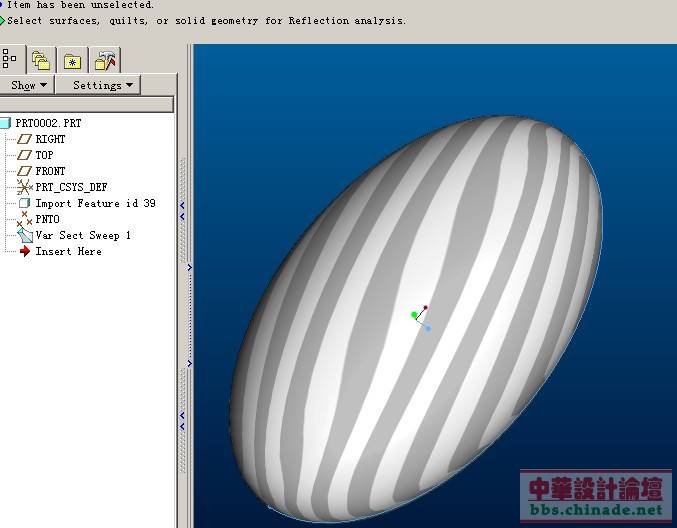

试了一下,只能做出近似椭圆

[ 本帖最后由 惠州表业 于 2008-5-25 15:54 编辑 ]

prt0002.prt.rar

219.25 KB, 阅读权限: 150, 下载次数: 3, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-5-25 15:55:06 | 显示全部楼层
SW怎么打不开IGS的文件啊?
发表于 2008-5-25 16:10:30 | 显示全部楼层
占位

从函数关系来讲是椭圆曲线就可以的话,那这题简单了




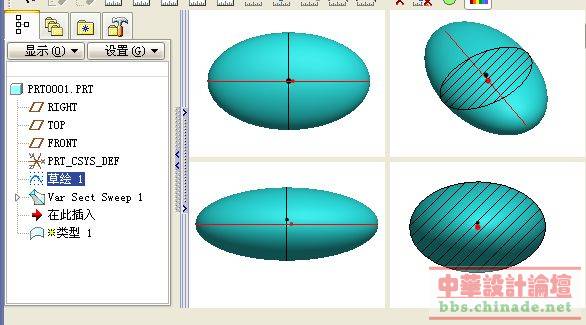

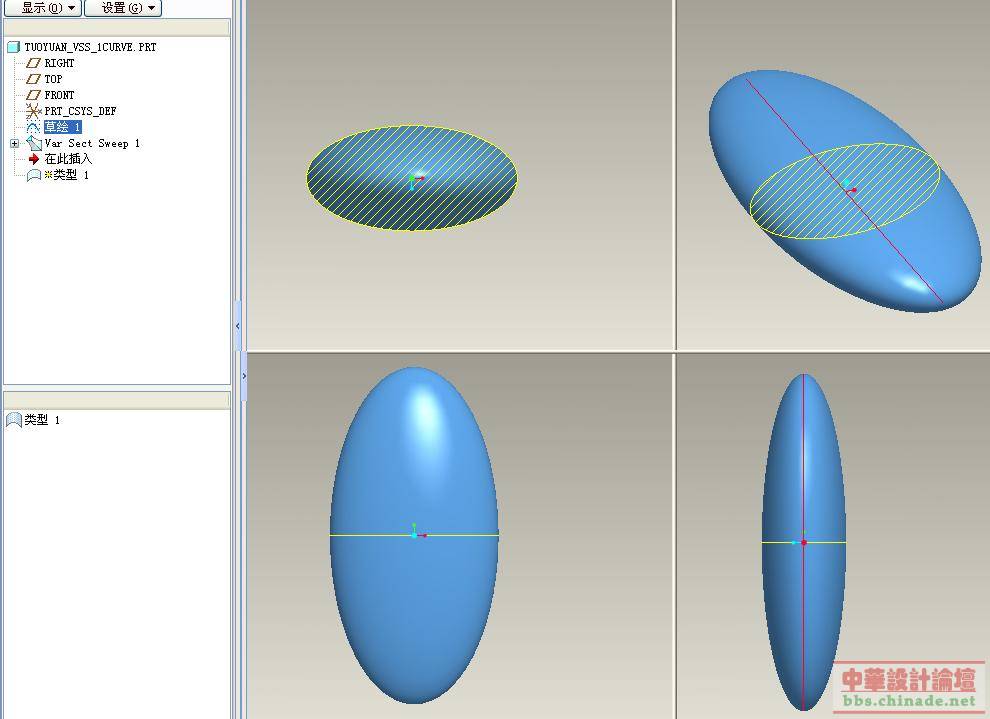

第二种要求做法:红色线只有一条直线轨迹线.


[ 本帖最后由 苍龙 于 2008-5-25 20:31 编辑 ]

long.prt.rar

57.89 KB, 阅读权限: 150, 下载次数: 9, 下载积分: 华币 -1

150

prt0001.prt.rar

45 KB, 阅读权限: 150, 下载次数: 8, 下载积分: 华币 -1

第二种做法part3.0版本

评分

1

查看全部评分

发表于 2008-5-25 16:22:27 | 显示全部楼层

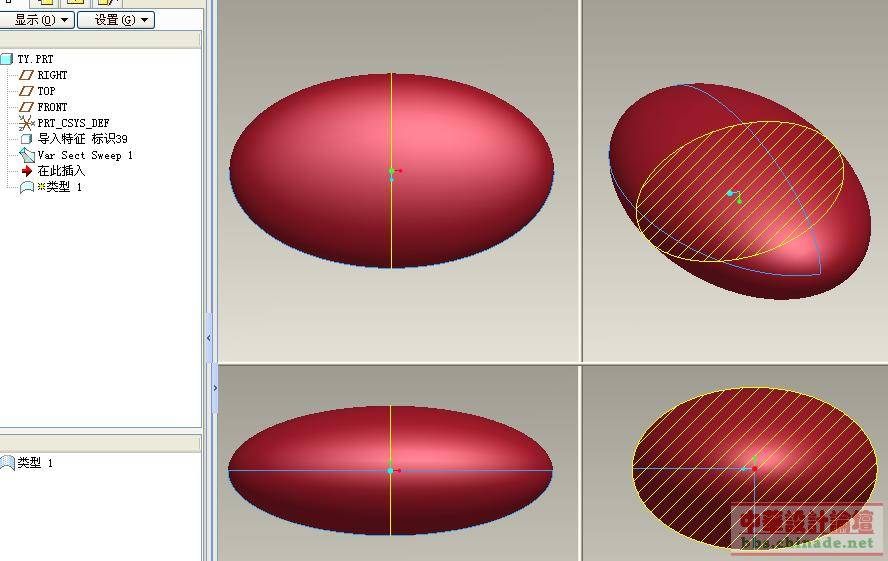

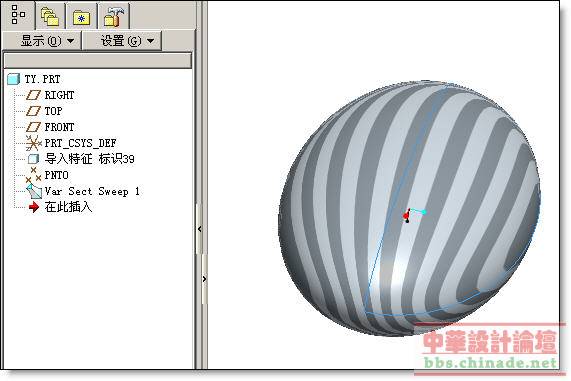

逮住一个会的~

ty.prt.rar

180.81 KB, 阅读权限: 150, 下载次数: 7, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-5-25 16:49:55 | 显示全部楼层
练练
